2至6英寸规格沟槽式联轴器结构设计

　　做机械传动配套设计快十二年，经手的轴系连接方案没有一百也有八十，沟槽式联轴器一直是我做中低压流体输送、轻载传动场景里优先考虑的连接件，这次整理的2英寸到6英寸全规格系列，基本覆盖了常规工业场景里从支管到主管的常用通径区间，不用每次做方案都临时凑规格改模型。很多刚入行的设计师容易把这类带槽联轴器和普通刚性联轴器混为一谈，实际上这类带安装凸耳的沟槽结构，核心优势就是安装时不需要做复杂的轴对中微调，也不用焊接法兰，现场施工的时候只要把两端的管段或者轴头插入对应内孔，卡上配套的卡箍、拧紧螺栓就能完成固定，对现场安装工人的技术要求低很多，尤其是在消防管路、循环水系统、轻工输送线这类后期需要频繁拆检维护的场景里，能省掉大量的停机拆装时间。

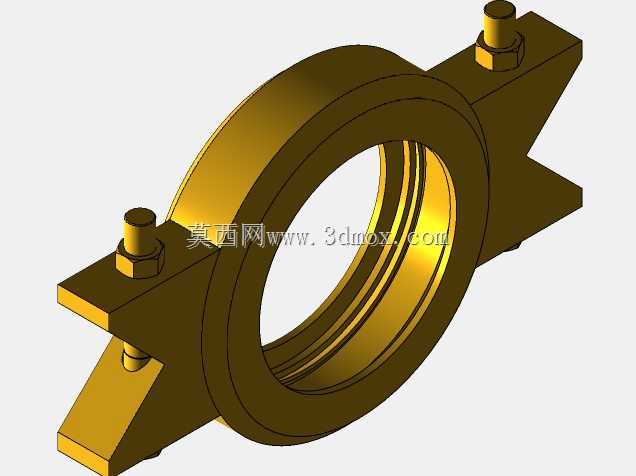

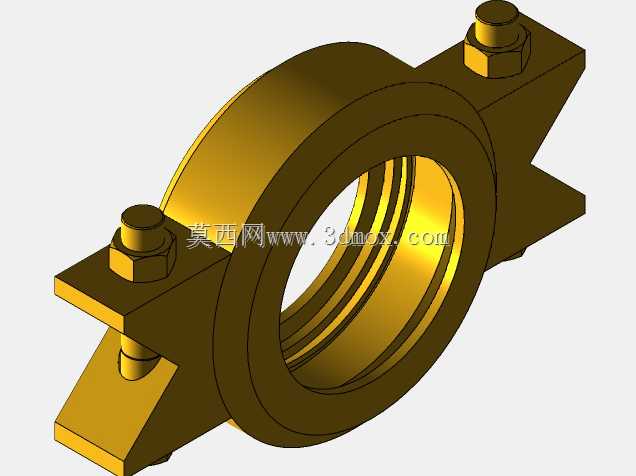

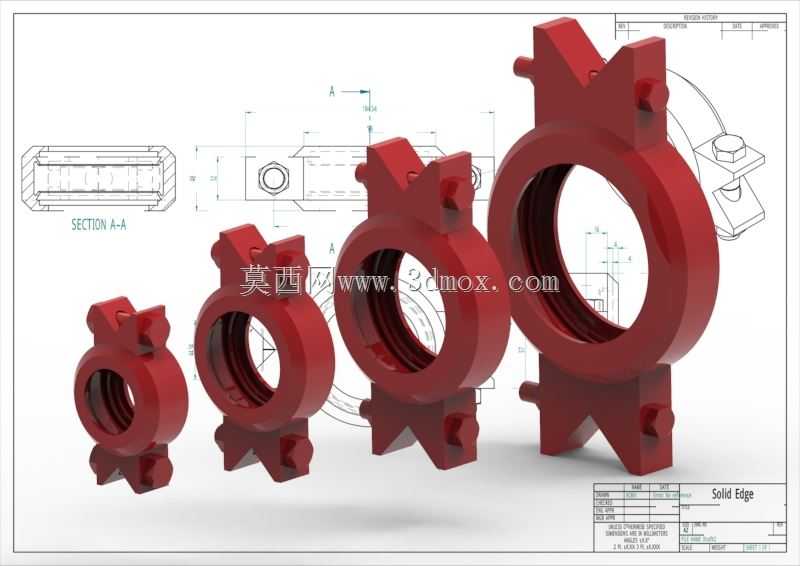

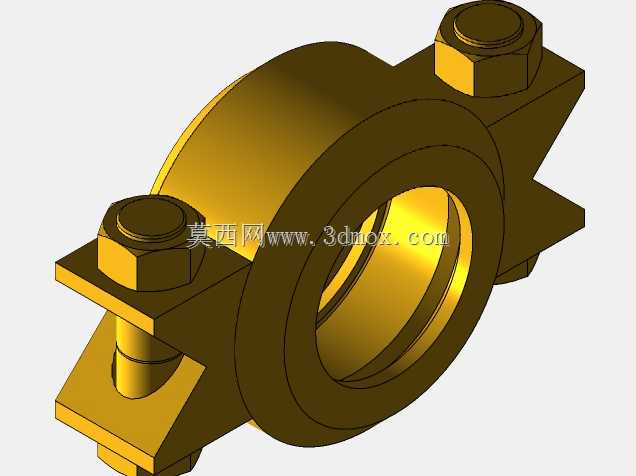

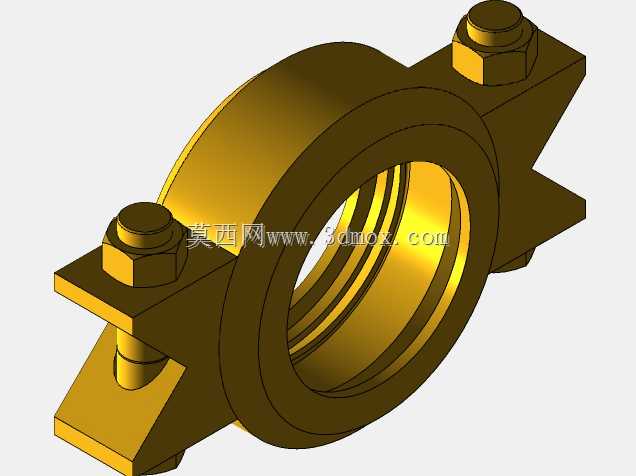

　　从结构设计逻辑来说，这个系列的每一个规格都做了等比例的尺寸梯度，本体的环形壁厚是按照对应通径的额定工作压力做的匹配，2英寸规格的壁厚控制在满足1.6MPa工作压力的最小冗余量，不会因为壁厚过大增加不必要的材料成本，6英寸规格的壁厚则适当加厚，同时在凸耳位置做了加强筋过渡，避免大规格安装拧紧的时候凸耳根部出现应力集中断裂的问题。很多人做这类标准件模型的时候容易忽略安装边界的预留，我在建模的时候特意把每个规格的凸耳外伸尺寸、螺栓过孔的中心距都按照实际安装的卡箍尺寸留够了操作空间，比如6英寸规格的两个对向凸耳总宽度，比同通径的法兰盘外径小了近三分之一，在管路排布密集的车间夹层、设备内部狭小空间里，不会出现因为安装空间不够放不进扳手的问题。

　　实际应用里，这类联轴器不光能用来连接输送流体的管道，在一些轻载的传动轴系里，比如小型输送辊道、风机传动组，只要轴径和内孔尺寸匹配，也能用来做轴与轴的连接，靠沟槽和卡箍的抱紧力传递扭矩，相比键连接的刚性联轴器，还能补偿少量的轴系径向偏移和角向偏移，抵消设备运行时的振动传递，延长两端轴承的使用寿命。建模的时候特意把内孔的沟槽倒角做了15度的导向斜角，现场安装的时候不用反复对齐管端，顺着斜角就能顺利插到位，凸耳上的螺栓过孔做了0.5mm的间隙余量，允许卡箍安装时有微小的角度调整，不会因为零件的制造公差导致螺栓穿不进去。很多设计师做选型的时候容易只看通径不看端面到凸耳的轴向尺寸，

　　这个系列的每个规格的轴向长度都和行业通用的沟槽管件尺寸完全匹配，替换现有设备上的损坏件时不需要调整两端管段的间距，直接拆旧装新就能用，不用额外做管路切割调整。另外在外形细节上，本体的所有锐边都做了R2的圆角处理，一方面是避免安装的时候划伤工人，另一方面也能消除热处理或者注塑加工时的锐边应力集中，提升零件的疲劳强度。从实际使用的反馈来看，这类沟槽式连接的联轴器，在给排水、暖通、消防、轻工输送线这些场景里的使用寿命比传统法兰连接长30%左右，主要是因为连接位置有微量的形变余量，不会像刚性法兰那样因为管路沉降或者设备振动导致密封面渗漏。建模时我也特意把密封槽的尺寸做了精准匹配，对应规格的密封圈装进去之后压缩量刚好在20%-30%的合理区间，既不会因为压缩量太大导致密封圈过早老化，也不会因为压缩量不够出现渗漏问题。很多新手建模的时候会把不同规格的凸耳尺寸做成统一大小，实际上我在做这个系列的时候，小规格的凸耳尺寸适当缩小，大规格的凸耳按照螺栓等级对应的受力面积放大，保证每个规格的连接强度都能达到额定工作压力的1.5倍爆破压力要求，符合通用机械零部件的强度设计规范。
