ASME标准锥段式蒸汽气液分离容器

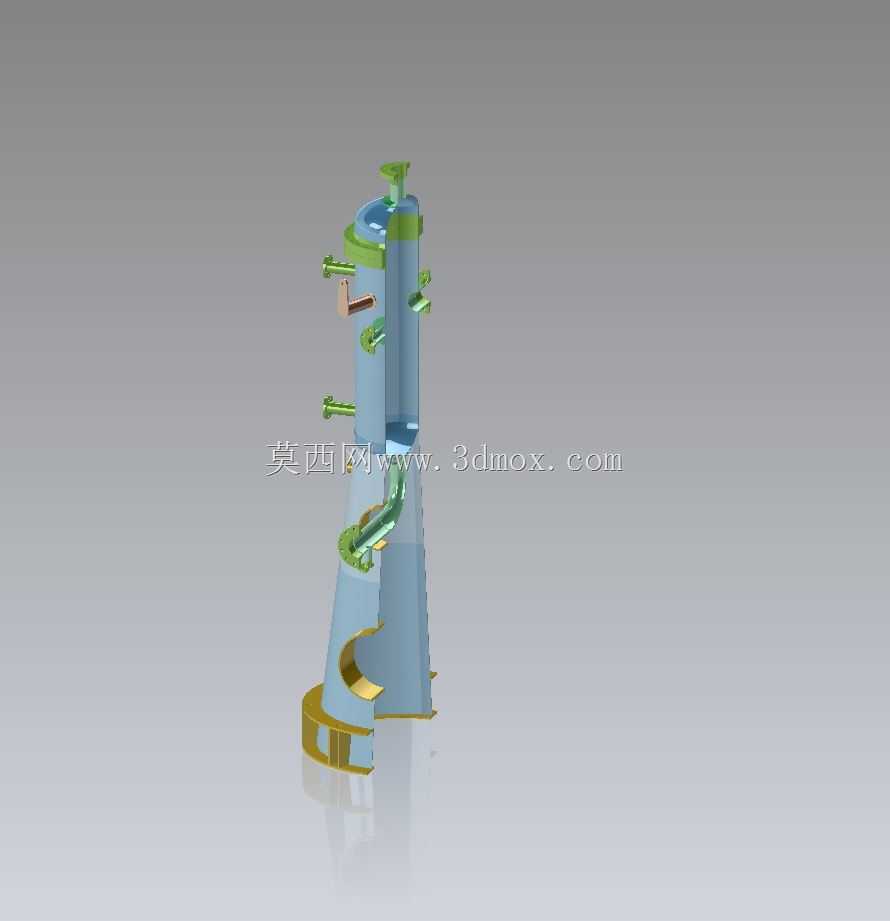

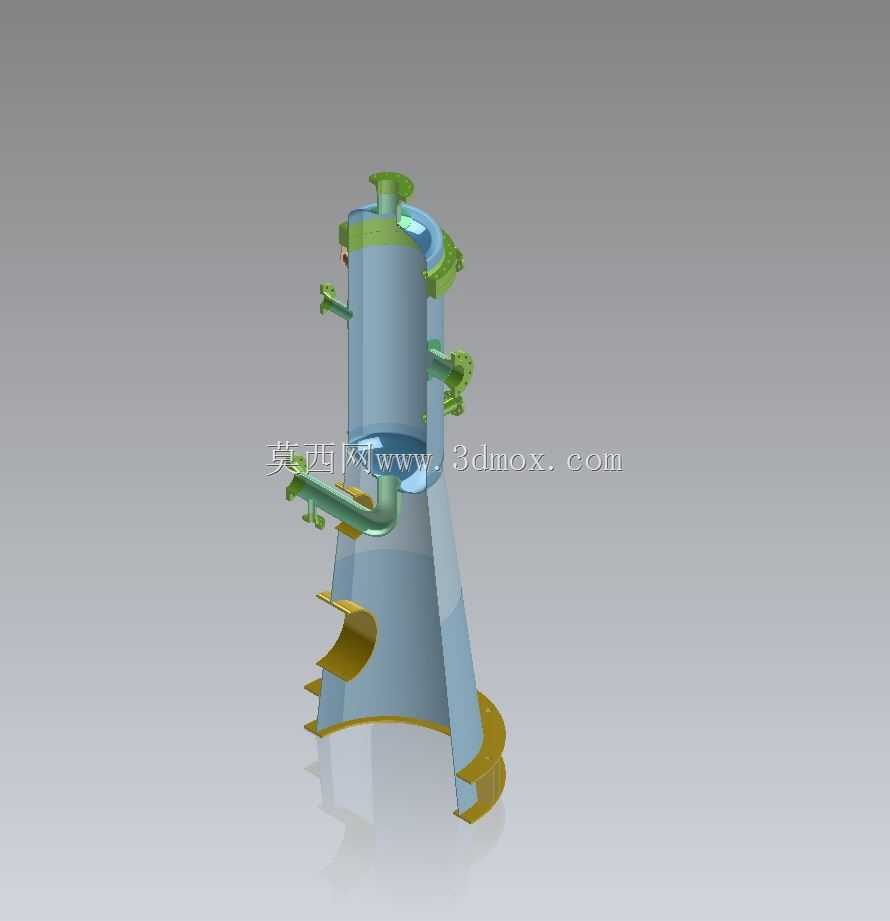

　　在石油炼化、热电联产、精细化工以及工业供汽系统的管廊末端、锅炉出口、用汽设备前端，这类锥段结构的蒸汽分离容器是保障蒸汽干度、剔除夹带液滴的核心静设备，很多现场运维人员都遇到过饱和蒸汽带水导致的管道水击、换热效率骤降、汽轮机叶片冲蚀、反应釜温场失稳问题，这类分离容器的核心作用就是通过内部结构的流道设计，将蒸汽中裹挟的微米级液滴、杂质颗粒从气相主体中分离出来，输出干度满足工艺要求的饱和或过热蒸汽。从结构设计逻辑来看，该设备采用上窄下宽的锥段筒体结构，而非常规等径直筒，核心考量是降低筒体下部的气相流速，给液滴提供足够的沉降空间——蒸汽从筒体中下部的切向或径向入口进入设备后，流道截面随锥段向下逐步扩大，气相轴向流速随之降低，

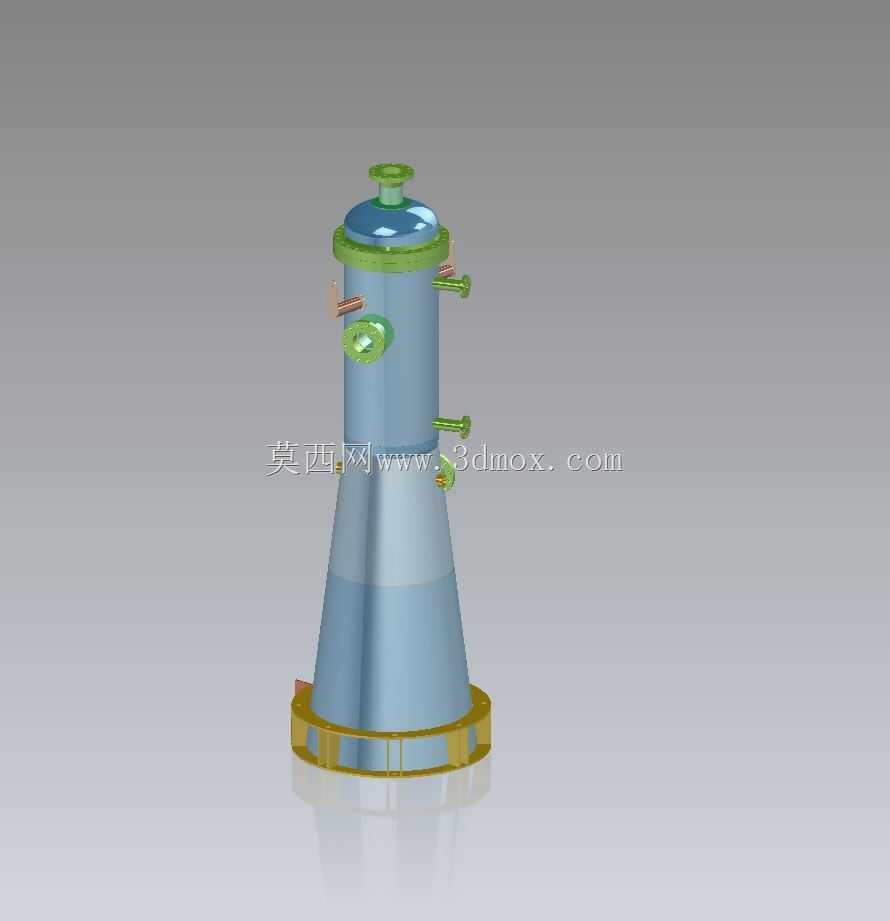

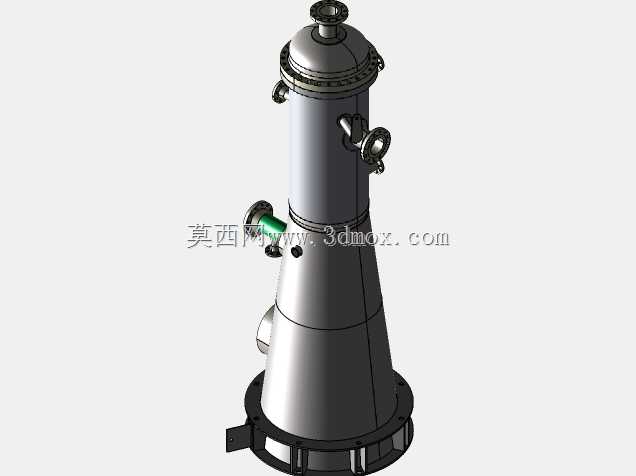

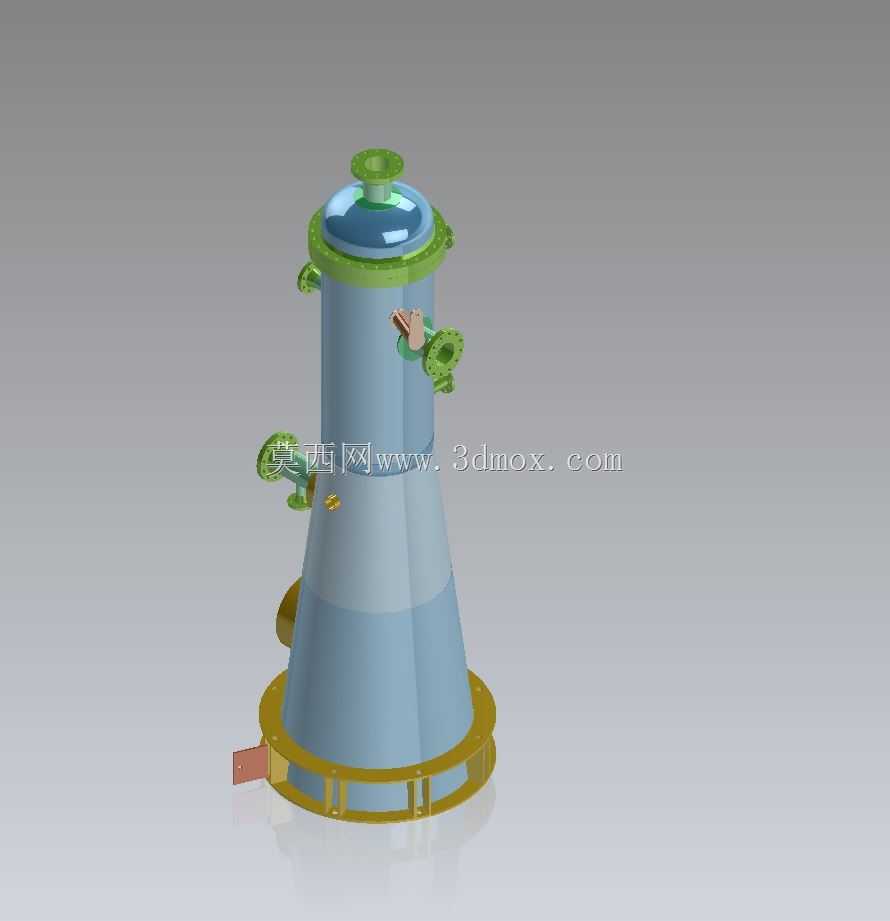

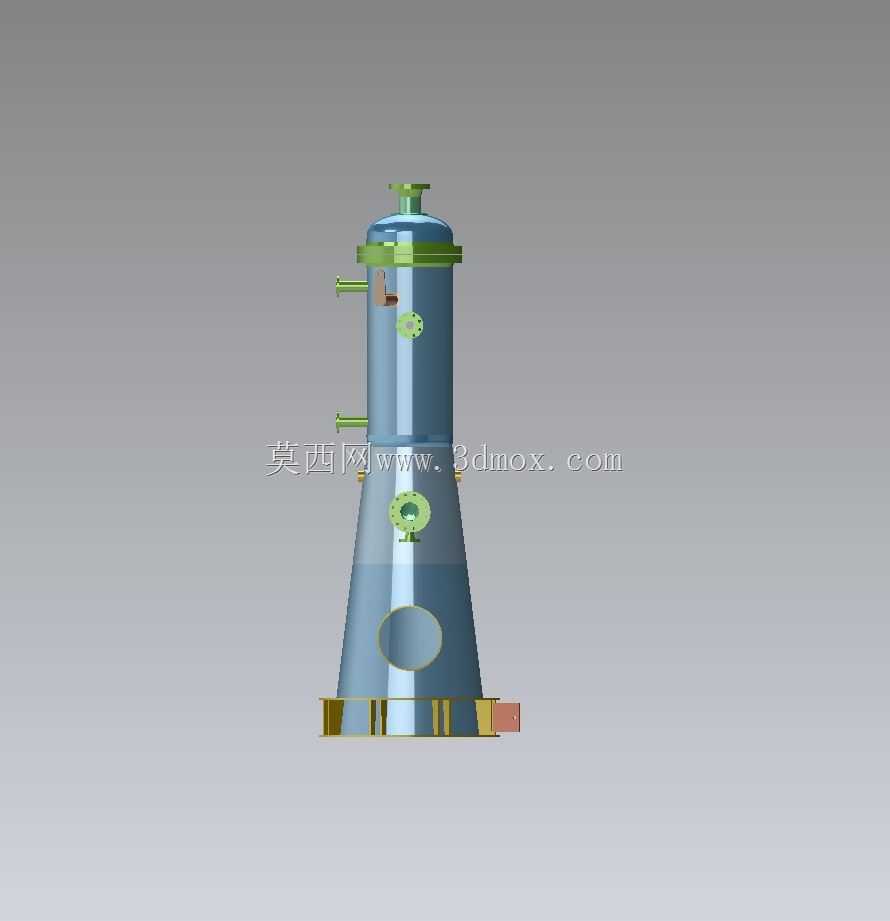

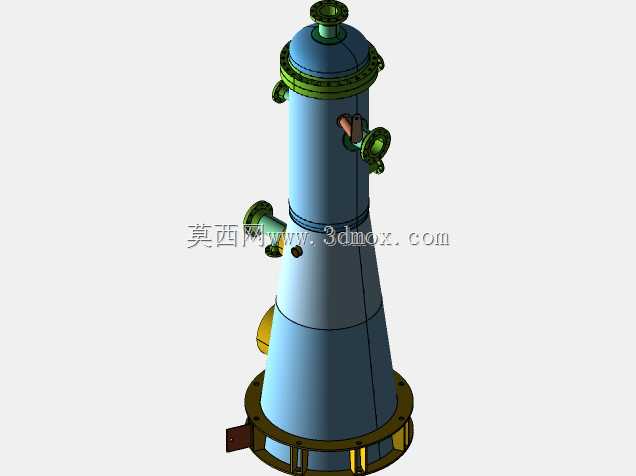

　　夹带的大粒径液滴在重力作用下率先沉降到设备底部的积液区，配合内部的丝网除沫或者折流板结构，可以捕捉更小粒径的液滴，分离后的干蒸汽从顶部的出口接管输出，底部积液达到设定液位后通过疏水接口排出。设备的接口布局完全贴合现场安装的操作需求：筒体侧面分层布置的小口径接管分别对应液位计接口、压力表接口、安全阀接口以及检修放空接口，中下部的大口径椭圆人孔可以满足检修人员进入设备内部更换除沫元件、清理沉积杂质的需求，底部的裙式支座直接焊接在筒体锥段下端，支座上开设的地脚螺栓孔匹配常规混凝土基础的预埋螺栓间距，不需要额外做过渡支架就能直接落地安装，侧面预留的液位计引压接口上下间距匹配常见的磁翻板液位计安装尺寸，不需要现场额外配管改接。从安装边界来看，

　　该设备的重心集中在锥段下部，裙座的支撑环宽度足够抵消设备运行时的内部压力波动、风载以及地震载荷带来的倾覆力矩，顶部的出口接管、侧面的入口接管的法兰端面均预留了足够的管道安装操作空间，不需要额外切割周边结构就能完成法兰对接，设备外壁的接管补强圈均采用等面积补强设计，符合ASME压力容器的强度要求，避免开孔区域出现应力集中导致的焊缝开裂问题。在实际选型应用中，这类锥段式分离器相比等径直筒分离器，在相同处理气量的前提下，设备整体高度可以降低15%左右，同时下部沉降区的流速更低，液滴二次夹带的临界气速更高，适合在安装空间受限的管廊夹层、厂房边角位置布置，很多化工装置的蒸汽主管网末端、余热锅炉的汽包出口、食品加工行业的蒸汽灭菌柜前端，

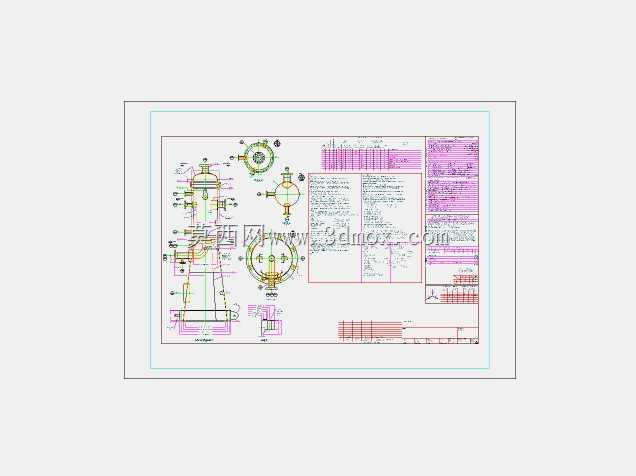

　　都会选用这类结构的分离设备，相比旋风分离器的阻力损失更低，相比单纯的重力分离器分离效率更高，对10微米以上液滴的分离效率可以达到98%以上，能够满足绝大多数工业场景的蒸汽品质要求。建模过程中对筒体的锥度做了反复校核，确保锥段的斜率既能够满足流道扩径降速的要求，又不会导致筒体板材下料时的卷制难度过大，所有接管的伸出长度、法兰密封面的形式都匹配现场常用的管道安装规范，裙座上的排气孔、排污孔都做了细节还原，底部的积液区预留了足够的缓冲容积，避免液位波动时蒸汽从疏水管道串出，人孔的压紧螺栓布局、法兰密封面的水线结构都按照实际加工要求做了建模还原，能够直接用于后续的工程图导出、施工算量以及安装模拟。
