工业常用蝶形翼形紧固螺母结构设计

　　在各类需要频繁手动拆装、调整的机械连接场景里，翼形螺母的出镜率一直居高不下，从小型机电设备的检修盖板固定，到工装夹具的快速锁紧，再到民用五金、户外设施的可拆卸连接，都能看到这类带对称翼片的紧固件身影。不同于需要借助扳手、套筒等工具才能拧紧的六角螺母，翼形螺母的核心设计逻辑就是完全服务于徒手操作，不需要额外辅助工具，操作人员直接用手指捏住两侧的翼片施加扭矩，就能完成螺纹副的拧紧与松脱，这一特性让它在需要快速开合、经常调整松紧度的连接点位上，有着不可替代的应用优势。

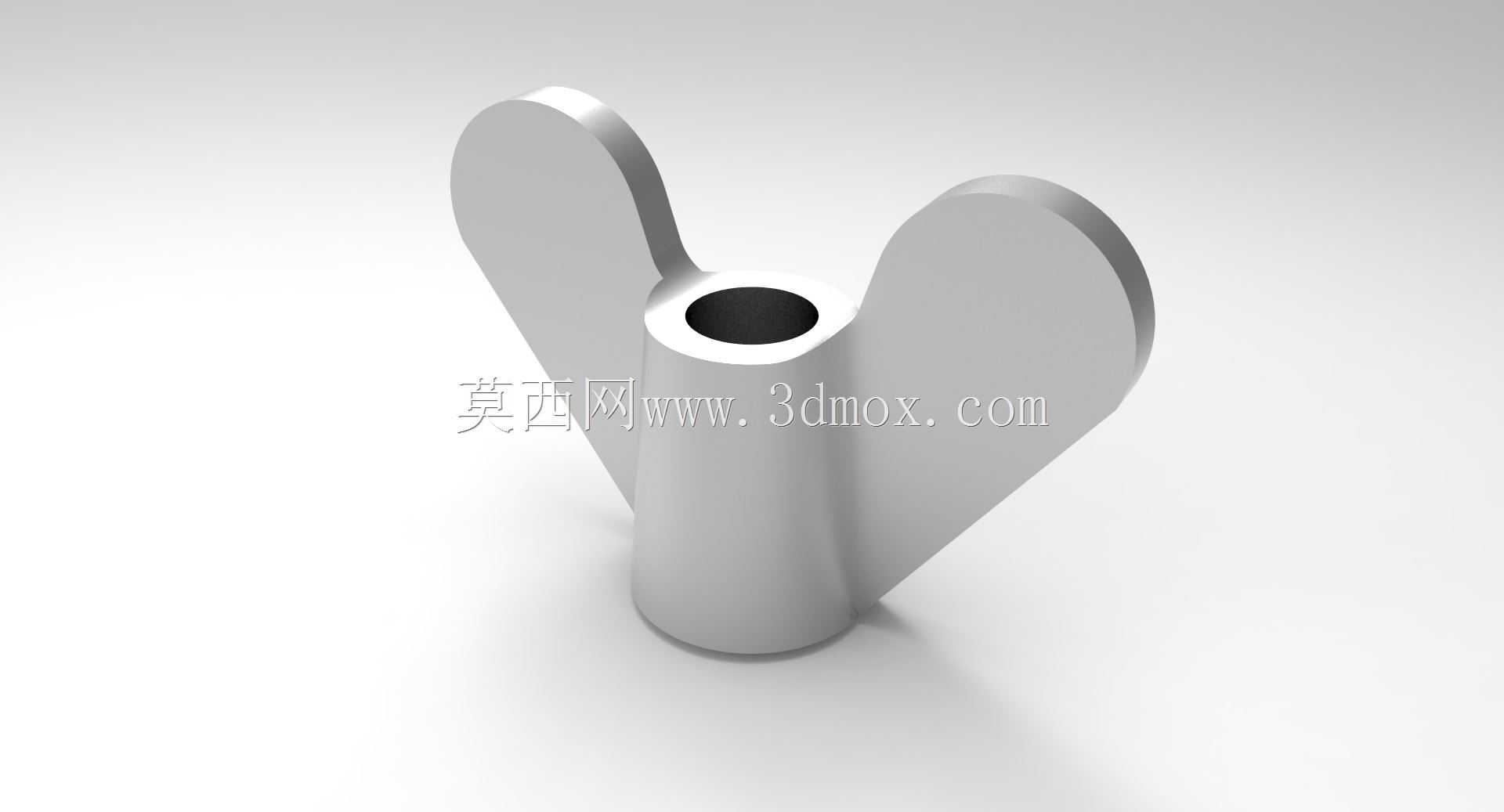

　　从结构设计的角度来看，这款翼形螺母的主体分为中间的螺纹套筒段和两侧对称延伸的翼片两部分，中间套筒的内孔加工有标准内螺纹，和对应规格的外螺纹件配合形成稳定的螺纹连接副，套筒的圆柱段长度需要匹配被连接件的总厚度，保证螺纹啮合长度满足受力要求，避免出现滑牙、连接松脱的问题。两侧的翼片采用了圆弧过渡的流线型外形，没有尖锐的棱角，一方面是避免徒手操作时划伤操作人员的手部，另一方面圆弧过渡的结构能有效降低翼片和套筒连接位置的应力集中，在拧紧施加扭矩的时候，应力不会在根部位置过度聚集，提升零件的整体结构强度，防止反复受力后翼片出现断裂变形的问题。

　　在实际选型应用的时候，首先要明确安装边界的尺寸限制：翼片的外伸宽度决定了操作时需要预留的手部操作空间，不能在翼片旋转的圆周范围内布置其他凸起的结构件，否则会卡住翼片导致无法顺利拧动；套筒的外径要和被连接件的过孔尺寸匹配，保证螺母套筒端面能平稳压在被连接件的表面，不会出现偏斜导致的螺纹受力不均。翼片的厚度设计也需要平衡受力和操作手感，厚度过薄会导致拧紧时翼片割手，同时能承受的最大扭矩不足，容易出现翼片变形；厚度过厚则会增加零件的整体重量，也会浪费原材料，提升加工成本。

　　这类紧固件的应用场景覆盖了多个领域，在低压电气柜的门板固定点位，用翼形螺母可以不用工具就能快速打开柜门检修，不需要运维人员随身携带扳手；在小型实验设备的试样装夹位置，翼形螺母可以快速调整夹持松紧，频繁更换试样也能提升操作效率；在户外临时搭建的展架、护栏连接位置，翼形螺母不需要工具就能完成组装和拆卸，大幅提升现场施工的效率。设计这类零件的三维模型时，需要重点关注翼片和套筒连接位置的圆角处理，不能直接做直角相接，否则在受力仿真的时候会出现明显的应力集中点，实际使用中很容易在根部断裂；同时两侧翼片的对称度要严格控制，否则拧动的时候会出现偏摆，不仅操作手感差，长期偏载受力也会导致螺纹副出现偏磨，降低连接的可靠性。

　　从受力特性来看，翼形螺母本身的结构决定了它不适合大扭矩的紧固场景，毕竟徒手施加的扭矩有限，而且翼片的受力强度也远低于六角螺母，所以它一般用在受力不大、需要经常拆装的低压紧固点位，不能用在重载、有强振动的主连接结构上，否则很容易出现松脱、断裂的问题。在做整机结构布局的时候，如果选用翼形螺母作为紧固件，要提前预留好足够的操作空间，保证操作人员的手指能顺利捏住两侧翼片完成旋转动作，不要把安装位置设置在狭窄的凹槽内部，否则会导致无法操作，失去翼形螺母免工具操作的设计意义。另外，螺母的压紧端面要保证足够的平面度，和被连接件接触的时候能均匀施压，不会出现局部压应力过大损伤被连接件表面，也能避免因为接触不平导致的连接松动。
