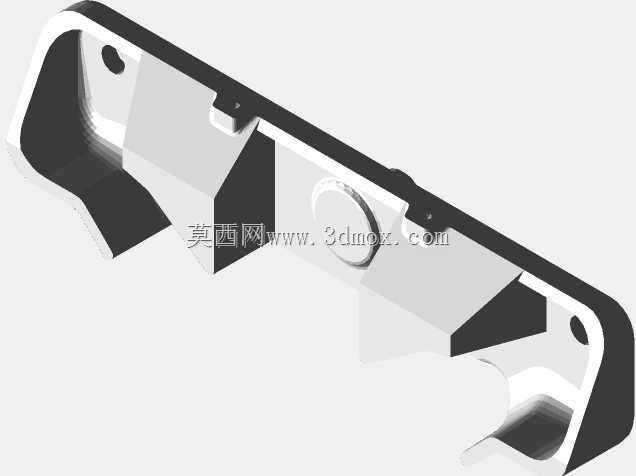

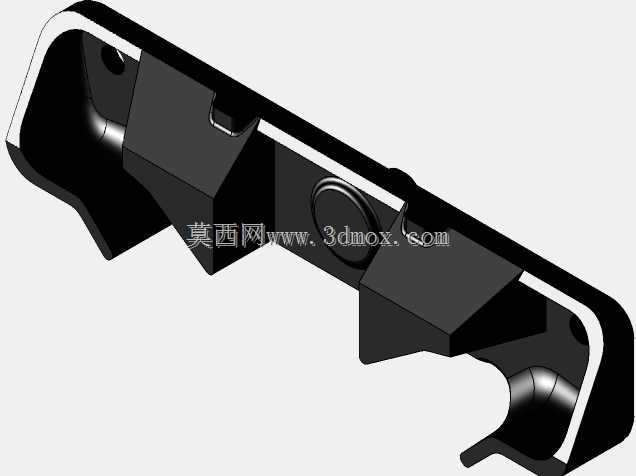

VELUX枢轴窗与vasistats锁适配碰撞结构件

　　在建筑门窗配套构件的实际落地场景中，枢轴窗的锁具适配一直是现场安装与结构设计阶段容易出现干涉问题的环节，尤其是VELUX系列枢轴窗搭配vasistats锁具时，窗体开合轨迹与锁体安装位的空间重叠问题，往往需要针对性的适配结构来规避碰撞，同时保证锁闭功能的可靠性与窗体开合的顺畅度。这个结构件的设计核心，就是解决两类标准件装配时的空间干涉问题，不需要对原有窗体或锁具做破坏性改动，通过过渡适配的结构形式，让锁具的安装位与窗体的枢轴转动轨迹完全错开，同时承担锁体安装基座的承载作用。

　　从实际使用场景来看，这类适配结构多用于既有建筑的门窗锁具升级改造，或是非标定制窗型的锁具配套安装，现场安装时不需要重新在窗体型材上大范围开孔，依托原有窗体的预留安装孔位就能完成固定，适配结构的安装边界完全贴合VELUX枢轴窗窗框的内侧型材轮廓，边缘做了与型材弧度匹配的仿形设计，安装后不会突出型材表面，不会影响窗体的闭合密封性能，也不会在窗体开合过程中与窗扇边框产生剐蹭。

　　设计思路上，首先通过对VELUX枢轴窗的转动轨迹做全行程空间扫掠分析，确定窗体开合过程中窗框与锁具可能发生干涉的区域，再结合vasistats锁的安装尺寸、锁舌伸缩行程、锁体固定孔位参数，反向推导适配结构的外形轮廓与安装点位。结构整体采用一体化的承载式设计，两端的定位卡槽直接卡入窗框的加强筋位置，分散锁具启闭时的受力，避免长期使用后安装位出现松动变形；中间的避让凹槽完全对应锁体的突出部分，在窗体转动到最大开合角度时，锁体与窗扇边框的最小间隙控制在1.5mm以上，既不会因为间隙过大导致结构冗余，也不会因为加工公差累积出现碰撞剐蹭。

　　外形尺寸方面，结构整体长度匹配窗框对应安装段的型材长度，宽度控制在不超出型材安装槽的范围内，厚度方向做了不等厚设计，靠近锁体固定位的区域厚度更大，保证锁具安装后的结构强度，靠近窗体转动轨迹的区域做了减薄处理，进一步释放转动空间，同时减少材料用量。安装边界上，所有固定孔位的位置度公差控制在±0.1mm，保证与原有窗框孔位的对中精度，不需要现场扩孔调整；结构与型材贴合的面做了微纹理处理，增加安装后的摩擦力，配合固定螺丝的预紧力，长期使用不会出现移位。

　　从功能特性来看，这个结构件除了承担碰撞避让的核心作用外，还能对锁体的安装位起到加强作用，原有窗框型材在锁具安装位置的壁厚较薄，反复启闭锁具容易出现型材变形，适配结构相当于在锁具与型材之间增加了一层加强衬板，将锁具启闭的受力分散到更大面积的型材上，提升锁具安装的牢固度。同时结构上预留了锁舌的导向槽，锁舌伸出时可以沿着导向槽滑入窗扇的锁扣位，避免锁舌伸缩过程中出现卡滞，提升锁闭操作的顺畅度。在实际装配验证中，窗体从全闭到最大开启角度的全行程内，锁体与窗扇、窗框之间没有任何硬接触，锁具启闭的力值与未加装适配结构时相比没有明显变化，窗体的密封胶条压缩量也符合设计要求，不会因为加装适配结构导致窗体闭合不严出现漏风漏水的问题。

　　对于结构设计从业者来说，这类适配结构的设计不需要追求复杂的造型，核心是要精准把控两个配合件的空间尺寸边界，在有限的安装空间内同时满足避让、承载、安装便捷性的多重要求，所有的结构特征都要服务于实际功能，避免多余的结构增加加工成本或是带来新的干涉问题。在建模过程中，需要先完成原有窗体与锁具的装配验证，标记出所有干涉区域，再以干涉区域为核心做结构的减法设计，逐步去除多余的材料，同时校核结构的强度与安装工艺性，保证最终的零件既能解决实际的碰撞问题，又能满足批量加工与现场安装的实际需求。
