多接口开放式电气线路防护接线盒结构

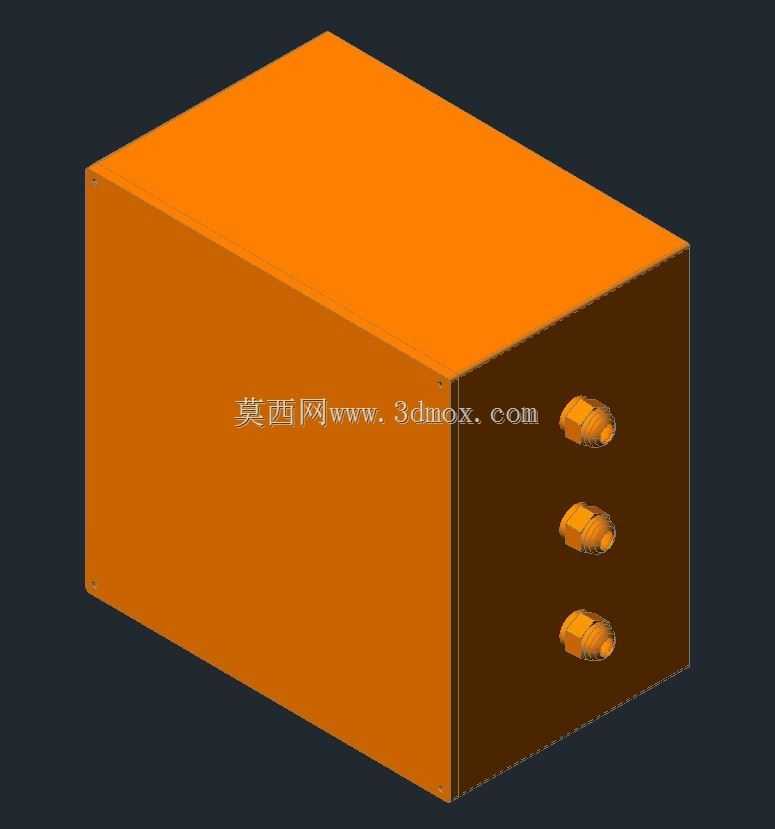

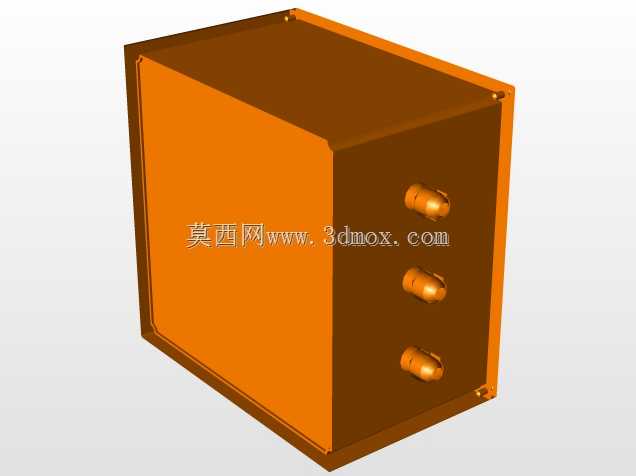

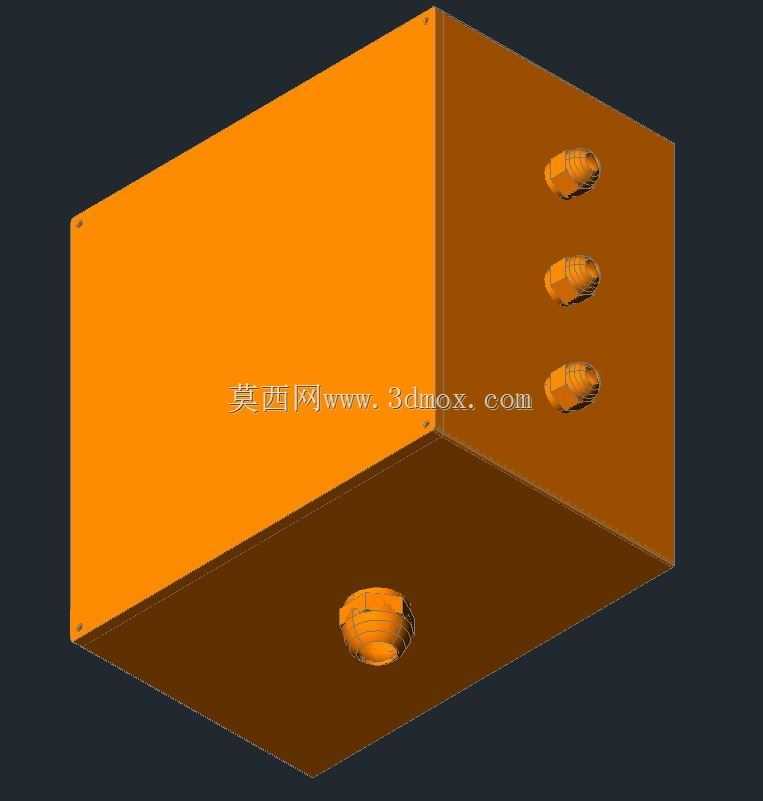

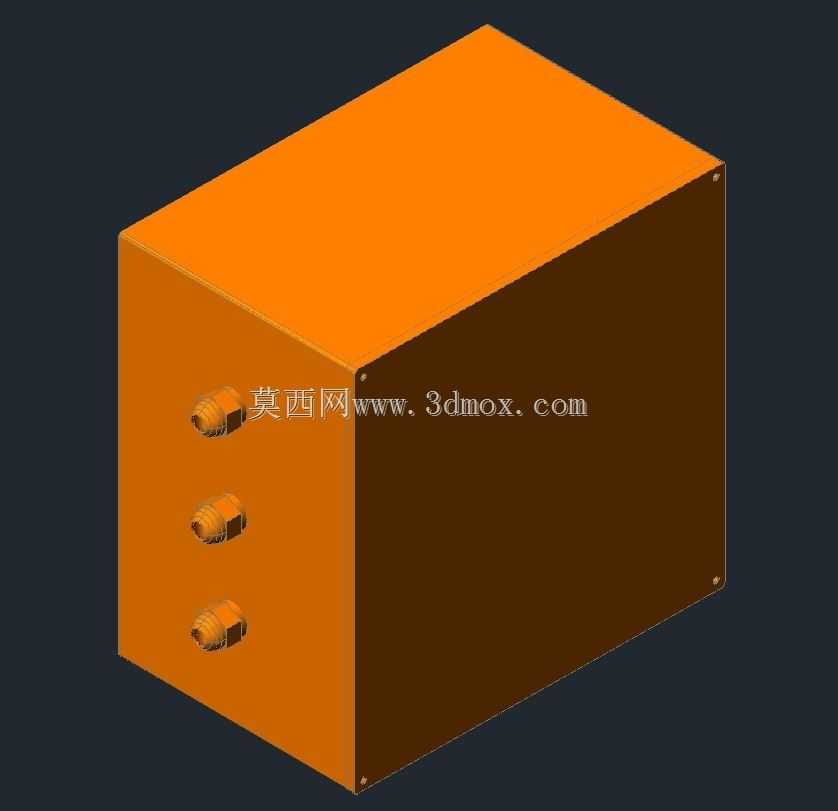

　　在工业电气布线、设备电控配套、户外线路接驳的场景里，接线盒是承担线路分接、接点防护、线缆规整的核心基础配件，这款开放式多接口接线盒的结构设计，完全围绕现场施工的实际操作痛点展开。从结构形态来看，该接线盒采用三面开口的敞式壳体设计，区别于常规全封闭盒体需要整体穿线的繁琐操作，三个相邻立面分别预留了标准规格的线缆穿接孔位，其中一个立面排布三个等距接口，相邻立面预留一个独立接口，所有孔位均做了内凹式的螺纹适配结构，可直接匹配常规的线缆防水接头、锁母配件，无需现场二次扩孔加工。设计阶段首先考虑的是现场安装的操作空间，敞式结构在接线作业时无需将手伸入狭窄封闭腔体内拧接端子，施工人员可直接在敞开的腔体内完成线缆剥线、端子压接、

　　线路分接的全部操作，大幅降低狭小空间内的接线难度，尤其适合多股线缆汇聚分接的工位，比如生产线设备的侧部布线节点、户外照明线路的分支位置、电控柜外部的线路转接点，都能借助这种敞式结构提升接线效率，减少后期运维的拆盖工作量。从安装边界来看，盒体的四个边角位置预留了沉头式安装孔，孔位做了下沉处理，安装后固定螺丝的端面不会突出盒体表面，既避免螺丝剐蹭外部线缆，也能让盒体贴合安装面，不会出现局部翘起的密封隐患。孔位的间距按照常规电气安装的标准跨距设置，可直接适配墙面、设备机架、安装导轨的固定孔位，无需额外加工转接支架。壳体的壁厚做了均匀化处理，转角位置采用圆弧过渡，既避免直角位置的应力集中导致壳体受外力开裂，也能减少注塑成型时的缩痕缺陷，

　　保证批量生产时的尺寸一致性。孔位的排布高度做了差异化设计，不同立面的孔位中心距盒体底部的高度保持一致，确保线缆穿入后不会在腔体内出现过度弯折，线缆的弯曲半径满足常规电气施工的规范要求，避免线缆绝缘层因长期弯折出现破损漏电的隐患。在功能特性上，该结构预留了充足的内部腔体空间，可容纳不同规格的接线端子、分线排，甚至小型的线路转接模块，不会出现腔体内元件拥挤导致的散热不畅问题。敞式的三个立面在完成接线后，可配套对应的盖板实现封闭防护，盖板与盒体的贴合面预留了密封槽位，可嵌入橡胶密封条实现防尘防水的防护等级，适配户外、车间多尘潮湿的使用场景。不同于常规一体注塑的封闭接线盒，这种分面敞口的设计还支持不同方向的线缆进线需求，

　　现场施工时无需刻意调整盒体的安装朝向，三个相邻立面的孔位可覆盖水平、垂直两个方向的进线角度，适配复杂布线场景下的多方向线缆接入，比如设备角落位置的布线，两个垂直墙面的线缆都可以直接接入对应立面的孔位，不需要额外弯折线缆改变走向。设计过程中还充分考虑了配件的通用性，所有穿线孔的尺寸均符合行业通用的线缆接头规格，可直接匹配市面上主流的PG型、M型防水接头，不需要单独定制特殊规格的配件，降低现场施工的配件采购成本。盒体底部的平面做了平整处理，安装时可完全贴合安装基面，不会出现缝隙导致灰尘、水汽从安装面渗入腔体内部，同时平整的底面也能保证内部安装的端子排处于水平状态，避免端子倾斜导致的接线松动问题。从实际使用的场景延伸来看，该结构不仅可用于强电线路的分接防护，也可用于弱电信号线路的转接屏蔽，只要在腔体内加装屏蔽层即可满足信号线路的抗干扰需求，适配工业自动化场景下的传感器线路、控制信号线路的分接需求。
