立式长轴浸入式液体搅拌装置结构设计

　　在化工配料、水处理药剂调配、食品浆料均质这类需要对储槽内液态介质进行持续混合的工况里，长轴立式搅拌设备是应用占比极高的单元操作装置，这类设备不需要额外搭建复杂的安装平台，直接从槽体顶部的预留安装孔位伸入介质内部即可完成作业，相比侧装式搅拌、卧式搅拌的安装形式，能大幅降低槽体侧壁的密封改造难度，也减少了介质沿密封面泄漏的风险。

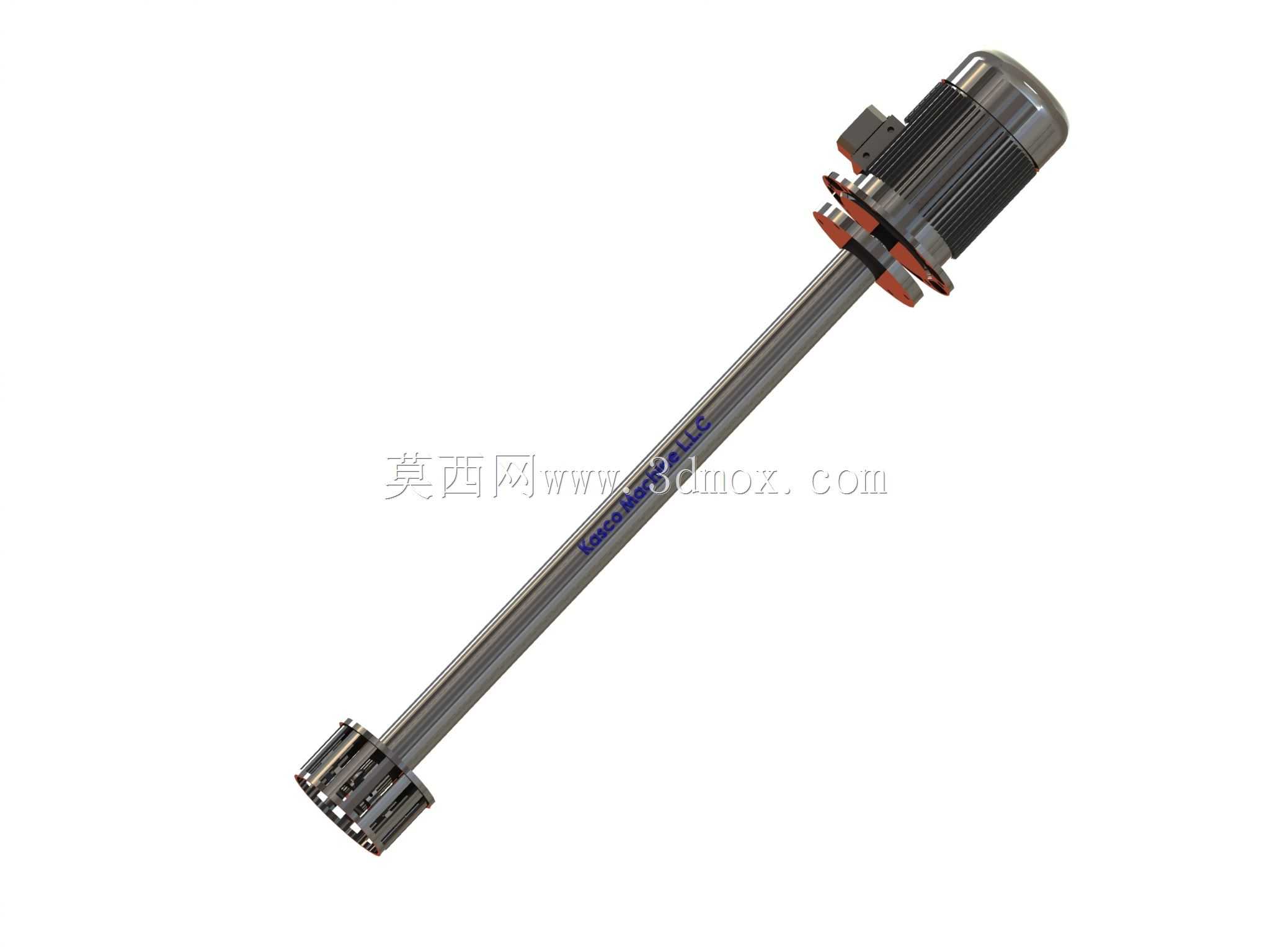

　　这套搅拌装置的上部为驱动端，采用立式安装的驱动单元直连传动长轴，省去了中间联轴器、减速换向结构的传动损耗，驱动单元的外壳带环形散热筋结构，连续运行时能通过空气自然对流带走绕组产生的热量，适配车间内无额外强制风冷的安装环境。驱动端下方设置了带定位止口的安装法兰，法兰上的螺栓孔采用圆周均布设计，安装时可以直接与储槽顶部的预埋法兰盘配对，止口配合能保证长轴的垂直度偏差控制在允许范围内，避免长轴高速旋转时出现偏摆、扫膛的问题。

　　传动长轴采用等直径圆钢加工而成，轴身靠近叶轮端的位置设置了导流结构，能减少轴旋转时带动介质做无效圆周运动的能耗，长轴的长度根据常见储槽的有效液位深度设计，保证下端的搅拌叶轮完全浸入液面以下，同时预留足够的安全距离，避免液位波动时叶轮露出液面造成空转、振动加剧的问题。长轴与驱动端的连接采用锥面配合加键传动的形式，相比平键直孔配合，锥面配合能自动对中，传递扭矩时的应力分布更均匀，长期正反转切换也不会出现轴孔配合松动的问题。

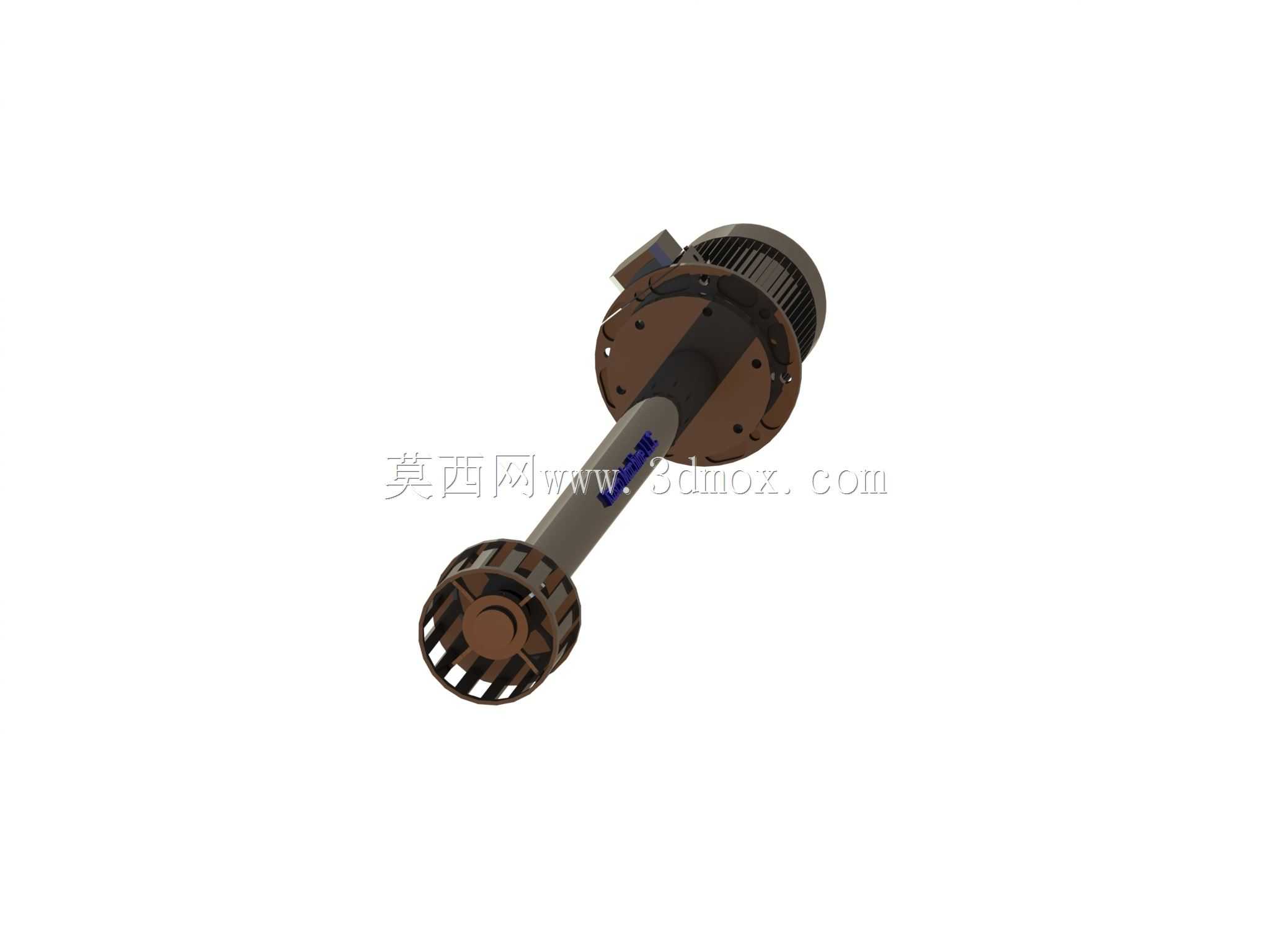

　　下端的搅拌工作端采用开式叶轮结构，叶片角度经过流体力学优化，旋转时既能产生轴向的推流效果，让槽底的重质介质向上翻涌避免沉积，又能产生径向的分流作用，让槽内不同位置的介质形成大循环流场，不存在混合死角。叶轮与轴的连接采用锁紧螺母加止动垫圈的固定方式，方便后期根据不同介质的搅拌需求更换不同叶型的叶轮，不需要整体更换长轴组件，降低运维的配件成本。

　　从安装边界来看，这套装置的上部驱动端外径控制在常规槽顶安装孔的适配范围内，安装法兰的厚度满足承重要求，能承载整套长轴加叶轮的重量以及运行时产生的动载荷，不需要额外在槽顶加装支撑加强筋。长轴的直线度经过校直处理，出厂前的动平衡等级满足刚性轴的运行要求，额定转速下运行时的轴承振动值控制在行业标准允许的区间内，不会因为轴系振动造成槽体共振、密封件过早磨损的问题。

　　在实际选型应用时，需要根据槽体的容积、介质的粘度、固体颗粒含量匹配对应的驱动功率与叶轮参数，这套结构的设计预留了足够的功率裕量，适配低粘度到中高粘度的液态介质混合作业，包括酸碱药剂的中和搅拌、污水处理的药剂混凝搅拌、食品行业的糖浆调配搅拌等场景，设备整体的过流部件没有复杂的异形结构，后期清理维护时不需要拆解过多的连接部件，直接从槽顶吊出整套装置即可完成叶轮清理、轴承更换等常规运维操作。

　　设计过程中重点考虑了长轴的临界转速问题，通过合理控制轴的长径比，让设备的额定工作转速远低于轴的一阶临界转速，保证设备在全速运行时始终处于刚性轴的工作区间，避免出现共振问题。驱动端的轴承采用上下两套角接触球轴承配对安装，既能承受轴系旋转时的径向载荷，也能承受叶轮端因为介质反作用力产生的轴向载荷，轴承的润滑采用脂润滑形式，密封结构能防止槽内蒸发的水汽、腐蚀性气体进入轴承腔，延长轴承的使用寿命。轴穿过安装法兰的位置设置了机械密封结构，密封面的材质根据介质的腐蚀特性可选配不同的材质，防止槽内的介质沿轴缝隙向上泄漏到驱动端，也避免外界的灰尘杂质落入槽内污染介质。
