切割机配套聚四氟乙烯绝缘耐磨棒结构

　　在金属切割、型材下料这类连续切削作业场景里，切割工位的进给传动、刀组定位部位经常会遇到金属碎屑飞溅、切削液喷淋、高频往复摩擦的复杂工况，普通的金属导向件或者绝缘件很容易出现导电短路、磨损卡滞、被腐蚀老化的问题，聚四氟乙烯材质的配套棒件就是针对这类痛点设计的功能构件。从实际使用场景来看，这类棒件主要安装在切割机的刀架侧定位块、进给导轨的绝缘隔套、传动杆的耐磨衬套位置，一方面利用聚四氟乙烯本身的低摩擦系数特性，减少往复运动部件之间的滑动磨损，降低传动过程的阻力，避免金属件直接接触产生的咬合、拉伤问题；另一方面依靠材料本身的高绝缘性能，隔绝切割过程中可能产生的静电传导，尤其是在切割带镀层金属、铝合金型材的时候，

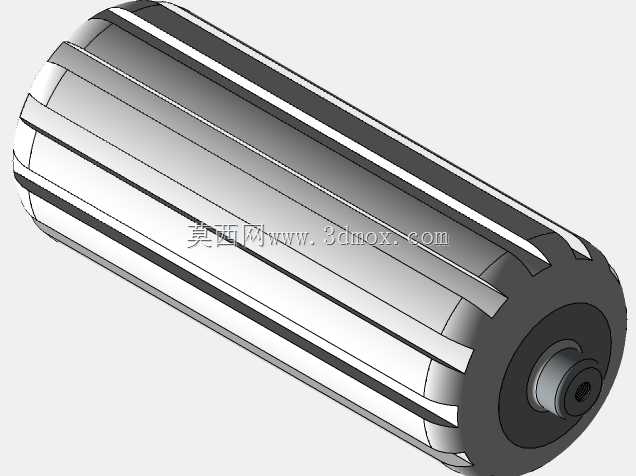

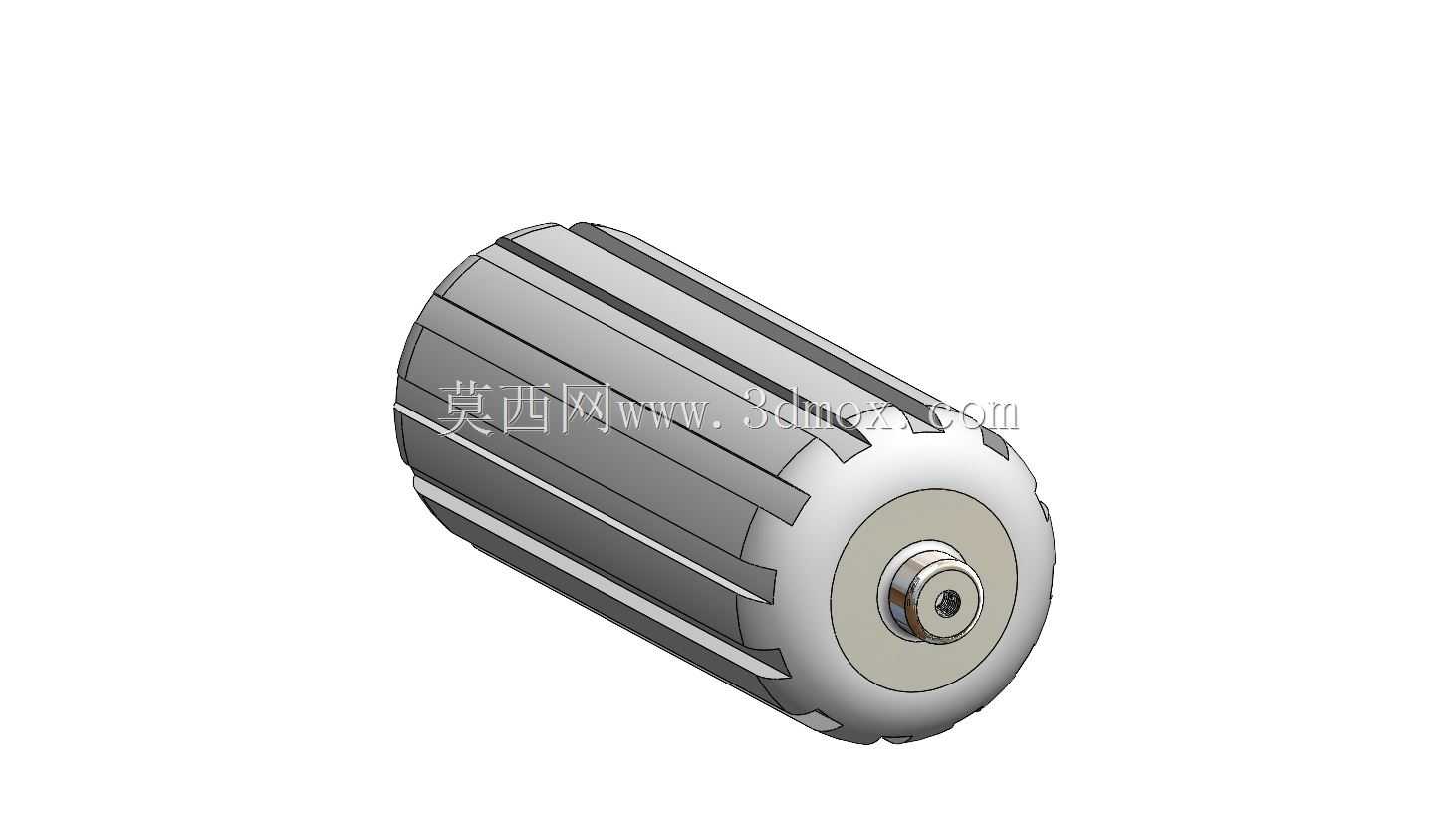

　　能避免静电堆积触发的设备误报警、传感信号干扰问题，同时聚四氟乙烯本身耐酸碱、耐切削液腐蚀的特性，也能让零件在长期喷淋切削液、接触金属碎屑的环境下不会出现锈蚀、溶胀的问题，大幅降低工位的易损件更换频率。做这个构件的三维结构设计的时候，首先要匹配切割机安装位的边界约束，棒体的主体外径要和安装座的内孔保持过渡配合公差，不能出现过松晃荡或者过紧压装变形的问题，棒体一端设计的带台阶轴头结构，是用来卡在安装座的定位槽里，防止棒件在长期往复受力的时候出现轴向窜动，轴头中心的内螺纹孔是用来穿装锁紧螺钉，把棒件和安装座牢牢固定，避免高速切割产生的振动让零件松脱。棒体外壁设计的多道轴向凸棱结构，不是为了装饰，一方面是减少棒体和配合件的接触面积，

　　降低滑动摩擦的阻力，另一方面凸棱之间的凹槽可以留存少量的润滑脂，在长期运动过程中持续释放润滑，延长维护周期，同时飞溅的金属碎屑也能暂时落到凹槽里，避免碎屑夹在两个配合面之间刮伤零件表面。从安装尺寸边界来看，棒体的总长度要严格匹配安装腔的深度，不能超出安装位的端面，否则会干涉刀架的正常进给行程，台阶轴头的直径要比主体外径小2到3毫米，刚好卡在安装座的沉台位置，轴头的伸出长度要和锁紧垫片的厚度匹配，保证螺钉锁紧之后棒件没有轴向间隙，同时也不会因为压装过紧导致棒体出现形变。设计的时候还要考虑材料本身的特性，聚四氟乙烯的冷流性比较明显，所以压装配合的公差不能选得过盈，否则长期受力之后棒体会出现蠕变变形，导致配合间隙变大出现松旷，

　　外壁的凸棱高度控制在1.5毫米左右，既保证足够的接触支撑强度，又不会因为凸棱过高导致摩擦阻力变大。在实际选型替换的时候，要注意不同型号切割机的安装孔位差异，这个结构的尺寸是针对中小型型材切割机的安装位设计的，安装的时候要先清理安装座内孔里残留的旧件碎屑、油污，把棒件平稳压入安装孔，保证台阶面完全贴合沉台，再穿入锁紧螺钉固定，固定之后手动滑动配合的运动件，确认没有卡滞、旷量之后再开机试运行，刚开始运行的前几个小时要注意观察有没有异常摩擦声响，要是出现阻力过大的情况，要及时调整配合间隙，避免零件过早磨损。这类聚四氟乙烯棒件和普通的尼龙棒、金属衬套相比，优势在于不需要频繁加注润滑油，本身的自润滑特性可以在无油工况下长期工作，而且不会和切削液、金属碎屑产生反应，在高粉尘、多喷淋的切割工位里，使用寿命是普通尼龙件的3倍以上，也不会像金属衬套那样容易出现锈蚀、导电的问题，能有效提升切割设备的运行稳定性，减少非计划停机的时间。
