手动式国产金属板辊卷板设备

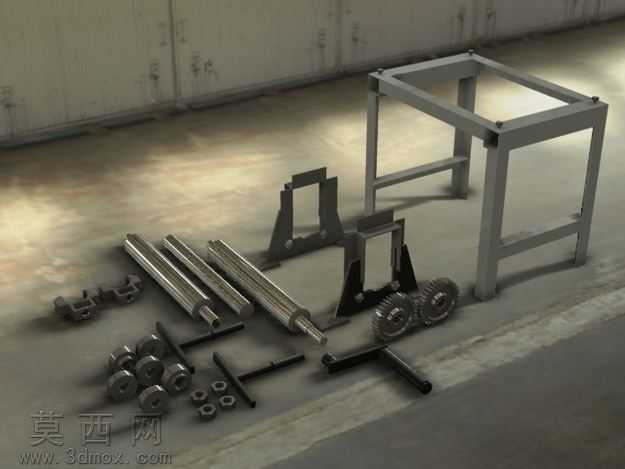

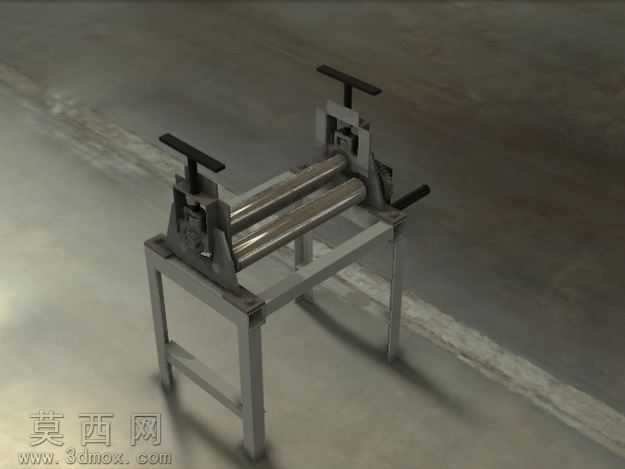

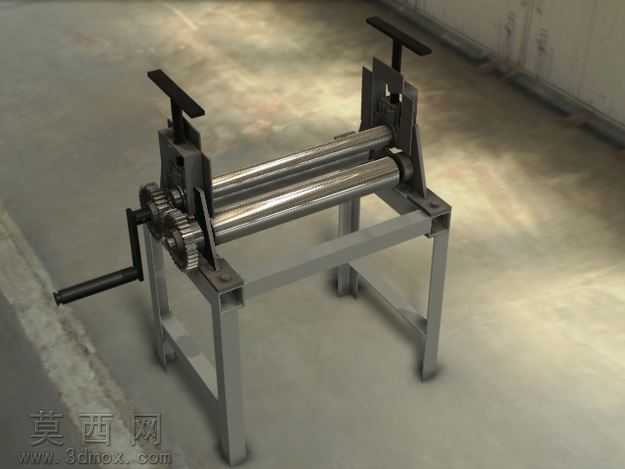

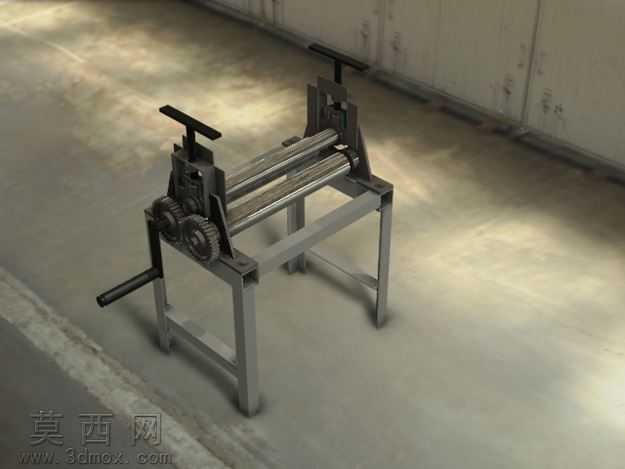

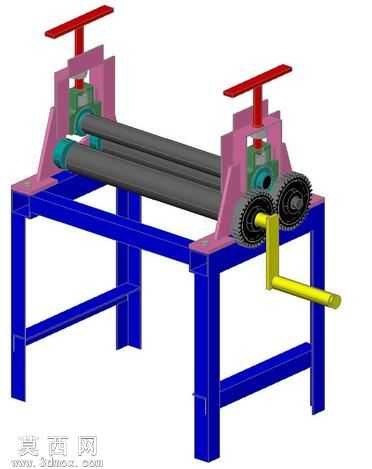

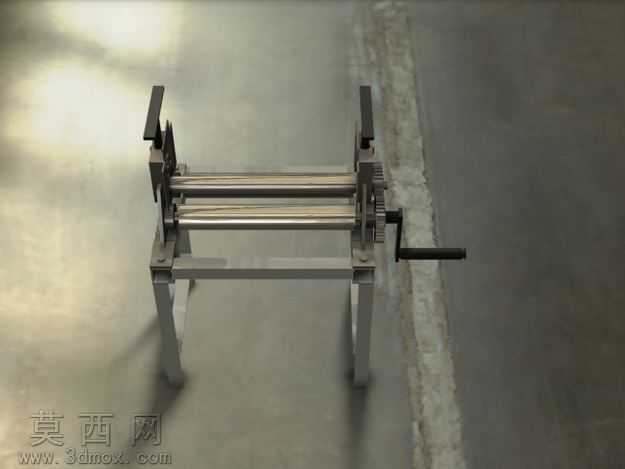

本模型为手动驱动的金属板辊压成型设备，整体采用方管焊接机架作为承载基础，建模过程中严格遵循机械加工的装配逻辑，对每一处连接结构都做了精准还原。模型渲染阶段为金属辊轴赋予了抛光不锈钢材质，还原了金属加工设备辊面高光洁度的特性，机架部分采用哑光铸铁与焊接钢材材质，区分出不同部件的加工工艺差异，操作手柄、调节手轮部分做了防滑纹理的细节处理，让渲染效果更贴近真实设备的使用质感。结构设计上，设备采用三辊对称式辊压结构，两根下辊作为固定承托辊，上辊配备顶部手轮调节结构，可通过旋转手轮调整上辊与下辊的间隙，适配不同厚度的金属板材加工需求，侧方配备摇动手柄，通过齿轮传动结构带动辊轴同步转动，实现手动送料辊压，可将厚度5毫米以内的金属板材辊压成弧形、筒状等不同形态，满足小型钣金加工的卷圆、弯弧作业需求。建模过程中对齿轮传动副做了啮合间隙的合理设置，还原真实机械传动的装配关系，机架底部做了支撑脚的平整处理，保证设备放置的稳定性，辊轴两端的轴承座结构也做了细节还原，清晰展现设备的转动支撑逻辑。该设备的设计思路聚焦小型钣金作业的轻量化需求，摒弃了复杂的电力驱动结构，采用纯手动驱动模式，无需外接电源即可作业，整体结构紧凑、操作简便，适合小型加工门店、现场维修作业等场景使用，模型完整还原了设备从机架到操作部件、传动部件的全部结构，可用于设备结构认知、手动卷板设备的改进设计参考，也可作为钣金加工教学的演示模型使用，清晰展现手动卷板设备的工作原理与结构组成。
