双螺纹螺钉式夹持切换钳结构设计

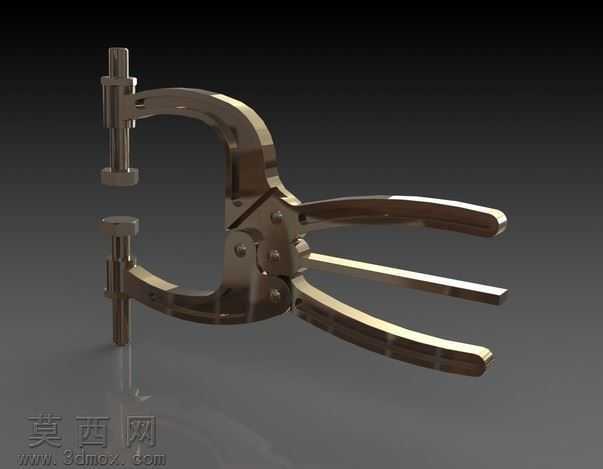

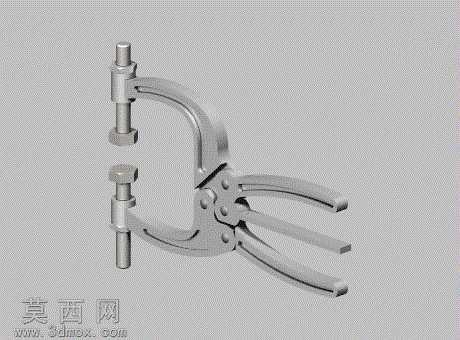

本作品为手动夹持类工具的三维建模设计，采用SolidWorks完成全参数化建模流程，整体结构围绕双螺纹螺钉调节与钳体联动夹持的核心功能展开。建模阶段首先完成钳身主体的轮廓绘制，通过多段草图约束钳臂的弯曲弧度与铰接点位，确保三个铰接轴的同轴度公差符合手动工具的装配要求，钳臂握持区域做了符合人体工学的弧度处理，边缘添加圆角特征避免使用过程中的锐边划伤。两个夹持端的调节螺钉采用真实螺纹特征建模，通过螺旋线扫描生成完整的牙型结构，螺钉与钳臂的配合孔添加间隙配合参数，还原实际使用时螺钉旋转进退调节夹持间距的运动逻辑，螺钉端部做了平面化处理，增大夹持接触面积的同时避免压伤工件表面。渲染阶段采用金属磨砂材质赋予整体钳身，模拟锻造合金钢的表面质感，螺纹区域添加细微的纹理凹凸提升真实感，铰接轴部位做了轻微的高光处理区分不同装配部件，背景采用中性灰色调突出工具本身的结构细节。设计过程中重点优化了钳体的力传递结构，通过铰接点的位置排布实现捏合钳臂时的夹持力放大，双螺钉结构可独立调节两个夹持点位的压紧程度，适配不同形状工件的夹持需求，同时预留了钳口的拓展安装位，可根据使用场景更换不同材质的钳口垫块。整体模型完成了全干涉检查，所有活动部件在运动行程内无碰撞冲突，装配关系完全还原实物的组装逻辑，可直接用于工程出图、3D打印验证或手动工具的结构优化参考。
