3毫米轴径铝合金法兰式轴轮毂结构

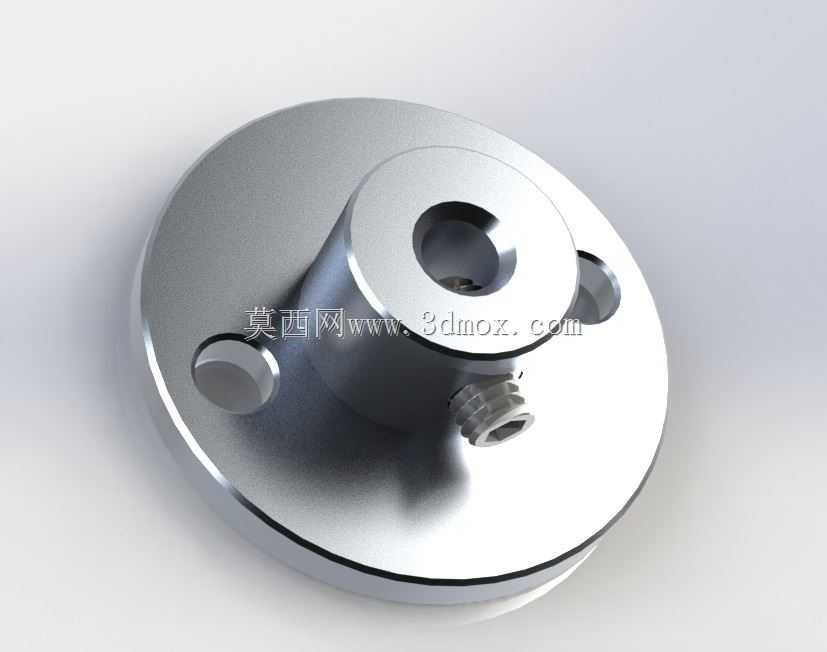

　　这类轴轮毂常见于小型精密传动链路中，多适配桌面级精密设备、小型航模传动组、微型实验装置的轴系连接场景，核心作用是实现3毫米直径轴件与安装基面的刚性定位，同时传递额定扭矩，避免轴件在运转过程中出现径向窜动、周向打滑的问题。从结构设计来看，主体采用带法兰盘的锥形过渡构型，法兰盘上均匀分布两个定位销孔，用于和安装基座上的定位销配合，实现安装时的快速对位，同时抵消运转过程中产生的周向剪切力；中心孔为适配3毫米轴的通孔，孔壁加工精度满足IT7级公差要求，可与光轴实现间隙配合或过渡配合，根据实际装配需求选择公差带。侧面设置的紧定螺钉孔是这类轮毂的核心锁紧结构，装配时将轴穿入中心孔后，拧入紧定螺钉即可顶紧轴的外圆面，实现轴与轮毂的无键连接，

　　这种设计省去了键槽加工工序，适合小扭矩、小尺寸的传动场景，装配和拆卸都无需专用工装，维护便捷度更高。法兰盘与中心轴套之间采用锥形过渡结构，而非直角衔接，这一设计思路是为了降低应力集中系数——在传动过程中，法兰盘承受安装面的支撑反力，轴套承受轴传递的扭矩和径向载荷，直角衔接处会在载荷反复作用下出现应力集中，长期运转容易产生疲劳裂纹，锥形过渡可以让载荷传递路径更平缓，将应力峰值降低30%以上，同时也能在铸造或机加工过程中减少锐角处的加工缺陷，提升零件的整体结构强度。从安装边界来看，法兰盘的外径尺寸控制在适配小型安装空间的范围内，整体轴向高度紧凑，不会占用过多的轴系安装空间，两个定位销孔的中心距按照标准小型安装基座的孔位设计，

　　可直接替换同规格的标准轮毂，无需对安装基座做二次改孔。中心轴套的外圆直径经过匹配计算，既保证足够的壁厚承受紧定螺钉的锁紧力和传动扭矩，又不会因为尺寸过大增加不必要的转动惯量，对于高速运转的小型轴系来说，更低的转动惯量意味着启停响应更快，运转过程中的动平衡更容易保证。这类铝合金材质的轮毂相比钢制轮毂重量更轻，自身的防锈性能更好，在一些对重量有严格要求的场景，比如小型无人机的舵机传动组、桌面级3D打印机的送料轴传动、小型检测设备的样品台转轴结构中，这类轻量化轮毂的适配性远高于钢制零件。在实际选型过程中，需要注意中心孔与轴的配合公差，如果是需要频繁拆装的场景，可以选择稍大的间隙配合，装配时在轴面涂抹少量润滑脂避免卡滞；

　　如果是需要传递较大扭矩、长期不拆卸的场景，可以选择过渡配合，装配时采用热装工艺，将轮毂加热后套入轴件，冷却后即可实现更紧密的结合，此时紧定螺钉可以作为辅助锁紧结构，进一步提升连接可靠性。另外法兰盘的安装面平面度有严格要求，安装时需要保证基座对应安装面的平面度与轮毂法兰面匹配，避免安装后出现轴系偏斜，导致轴承受附加径向力，缩短轴承和轴件的使用寿命。侧面的紧定螺钉孔采用标准螺纹规格，可直接采购标准内六角紧定螺钉配套使用，无需定制特殊紧固件，降低了配件采购成本。锥形过渡段的锥角经过优化，既保证应力分散效果，又不会因为锥角过小导致轴向尺寸增加，在有限的安装空间内实现了结构强度和尺寸紧凑性的平衡。这类轮毂在设计建模过程中，需要重点关注几个关键尺寸的公差：中心孔的圆柱度公差直接影响与轴的配合精度，定位销孔的位置度公差决定了安装时能否顺利对位，紧定螺钉孔与中心孔的垂直度公差会影响螺钉顶紧时的接触面积，如果垂直度偏差过大，螺钉端面无法与轴面完全贴合，会导致锁紧力不足，运转过程中容易出现松脱。
