格罗夫旋转角度传感元件结构设计

项目分类:传感器 发布时间:2021-12-10 ID:448886
  • 格罗夫旋转角度传感元件结构设计
  • 格罗夫旋转角度传感元件结构设计

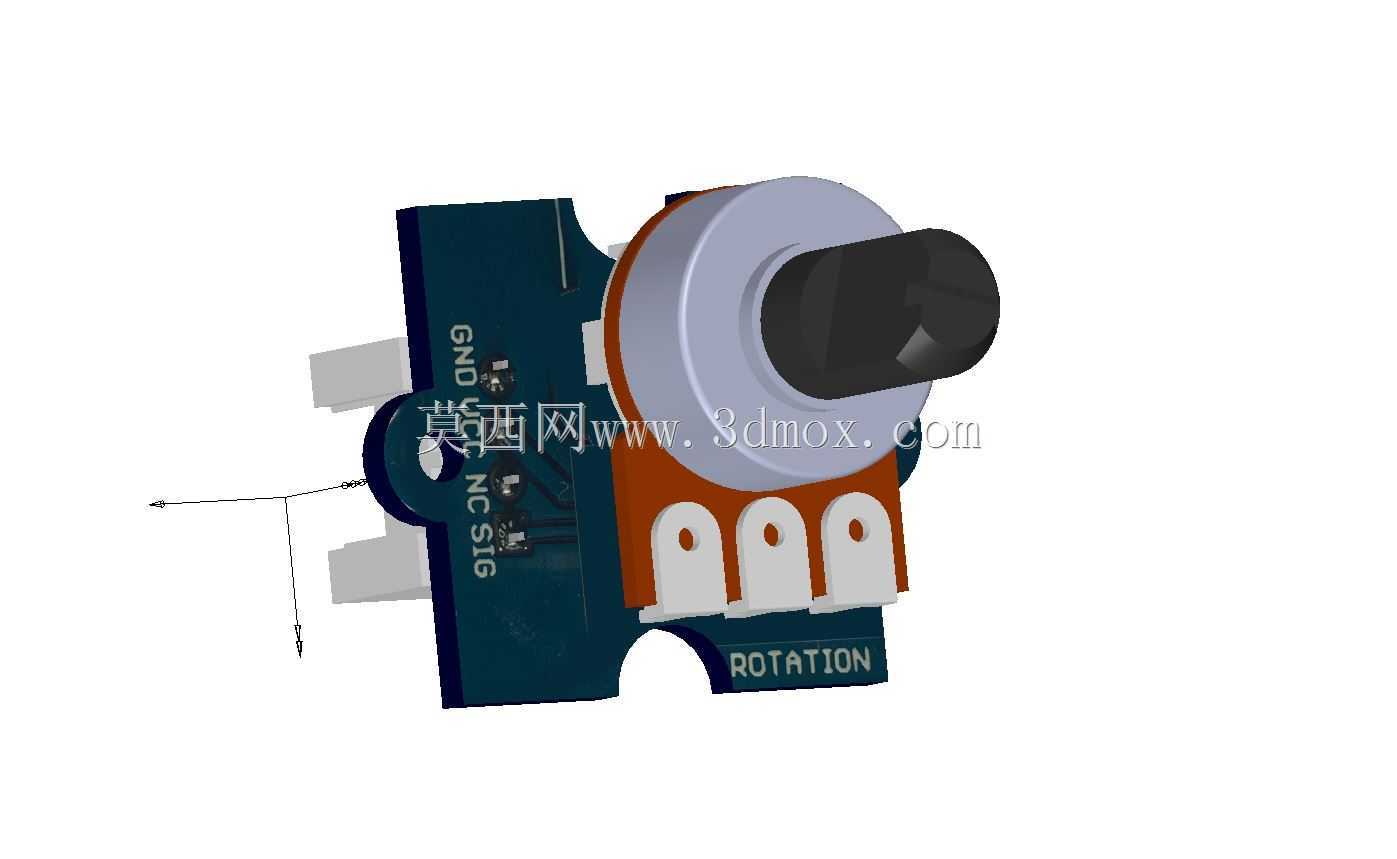

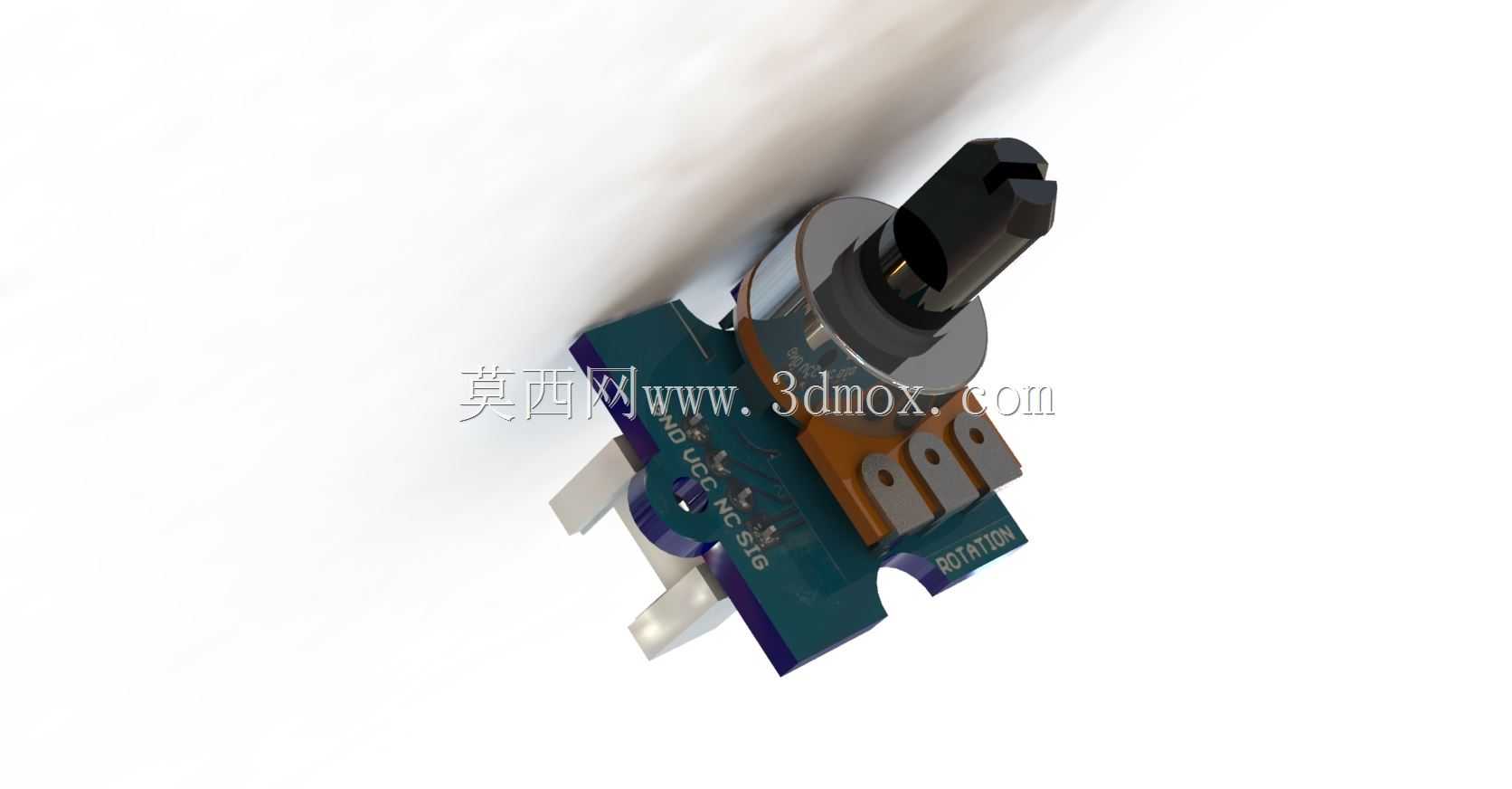

  在工业自动化控制、消费电子旋钮交互、小型机电设备转角反馈场景里,这类旋转角度传感部件是实现角度位置采集、操作指令转换的核心基础元件,很多做小型设备电控改造、开源硬件项目开发、教学实验台搭建的工程师,都会用到同类型的转角检测元件,它不需要复杂的通讯协议,通过电阻值随转轴转角的线性变化,就能把物理旋转角度转化为可被采集的电信号,适配绝大多数带模拟量采集端口的控制板卡。从结构设计层面看,这个传感元件采用了分体叠装的结构逻辑,最上方的带扁位转轴是动力输入段,扁位结构可以和外部旋钮、操作拨杆直接配合,避免转轴和操作件之间出现周向打滑,保证转角传递的精度;转轴下方的阻尼段内置了定位弹片和阻尼脂,既可以提供旋转时的段落手感,

  也能在无外力作用时保持转轴的当前角度位置,不会因为设备振动出现角度偏移。中间的电阻基体部分采用碳膜印刷工艺,在陶瓷基板上印刷环形电阻轨,和转轴联动的电刷触点在电阻轨上滑动,实现电阻值的连续变化,这种结构的线性度可以满足绝大多数非高精度闭环控制的场景需求,成本也远高于光电式、磁电式的角度编码器,非常适合对成本敏感的民用、教学类设备。下方的PCB载板集成了三个引出焊盘,分别对应电阻体的两个固定端和电刷的信号输出端,焊盘做了沉金处理,既可以直接插焊在主控电路板上,也可以通过接插件引出接线,适配不同的安装方式;载板两侧的固定孔位是标准的安装定位点,孔距匹配通用的开源硬件安装孔位规范,

  安装时只需要用两个M2的螺丝就能把整个传感器固定在安装面板或者PCB支架上,不需要额外设计定制的安装固定结构。从安装边界尺寸来看,这类传感器的转轴伸出长度适配常规厚度的设备面板,面板开孔只需要匹配转轴直径,预留0.1mm的装配间隙即可,转轴的旋转角度范围为300度左右,两端带机械限位结构,避免电刷滑出电阻轨造成信号异常或者元件损坏,设计安装结构时要注意预留出PCB载板下方的引脚焊接空间,不要在载板正下方布置过高的电子元件,避免出现装配干涉。在实际选型应用时,要注意这类电阻式角度传感器的功率负载上限,不要直接驱动大功率负载,信号输出端要尽量靠近采集端口,减少长距离走线带来的信号干扰;如果是用在经常需要旋转操作的场景,

  要确认碳膜的耐磨寿命参数,避免长期使用后出现电阻值跳变、信号漂移的问题。整个模型的结构还原了实物的装配关系,从转轴的限位结构、电刷的接触形式到PCB板的焊盘位置都做了准确的复刻,工程师在做设备结构设计时,可以直接调用这个模型完成面板开孔、安装位避让、操作件配合的结构校验,不需要再手动测绘实物尺寸,能大幅缩短结构设计阶段的测绘建模时间,也能避免手动测绘带来的尺寸误差,导致后续打样装配时出现干涉、装不上的问题。很多刚接触机电结构设计的工程师,容易忽略这类小型传感元件的安装空间预留,要么是面板开孔和转轴不同心,导致旋转卡滞,要么是焊盘下方预留空间不足,焊接后元件顶到下方的电路板,通过调用准确的三维模型在装配环境里做干涉检查,就能提前规避这类装配问题,提升样机一次装配合格率。
