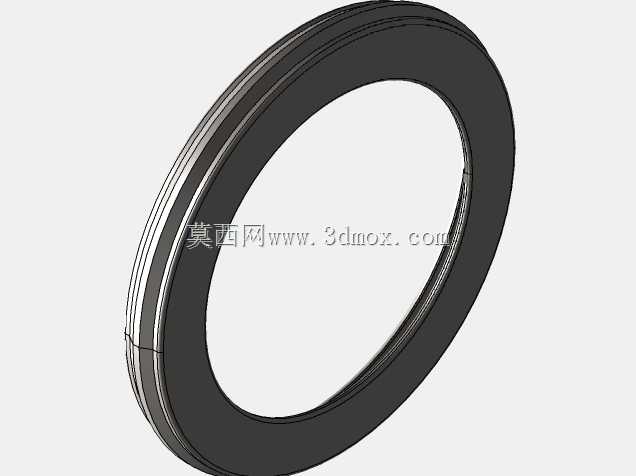

带O形环槽不锈钢环形球座结构设计

　　在流体输送管路、高压阀门、动密封连接副这类需要实现球面配合密封的工况场景里，球座是承担密封承压、配合球面部件完成转动或轴向位移补偿的核心基础零件，这款带O形环槽的不锈钢球座，正是针对中高压工况下静密封可靠性要求高、配合面需要长期耐磨抗蚀的使用需求设计的。从实际设备适配角度看，这类球座常被用在球阀的密封支撑端、液压缸杆端的球面铰接位置、高压管路的球面活接接头处，区别于普通平面密封座，它的内圈配合面需要和球面阀芯或者球头部件形成均匀的线接触密封带，外圈的环槽则用来嵌入标准O形密封圈，阻断零件和安装腔体之间的泄漏路径，避免介质从装配间隙处渗漏。

　　设计这款零件的时候，首先要考虑的是安装边界的适配性，整体采用等截面环形结构，径向截面的厚度根据配套的公称通径、工作压力等级做匹配，常规适配DN15到DN100通径的阀件或者铰接结构时，截面厚度控制在5mm到12mm之间，既保证受压时不会发生径向形变，又不会占用过多的安装腔体空间。外圈的O形环槽设计严格遵循密封件安装的尺寸规范，槽的深度根据所选O形圈的线径做压缩量匹配，静密封场景下压缩率控制在18%到25%之间，槽的宽度预留O形圈受压膨胀的空间，槽口位置做0.2mm到0.5mm的倒角，避免安装时切伤密封圈表面，同时槽底的粗糙度控制在Ra1.6以下，减少长期受压下密封圈的蠕变磨损。

　　零件的材质选用不锈钢，主要是考虑到多数应用场景会接触水、油气、弱腐蚀类介质，不锈钢材质本身的抗锈蚀特性可以避免长期使用后配合面出现锈斑卡涩，同时表面经过精车处理后，和球面配合的密封面粗糙度达到Ra0.8，保证和球面部件贴合时没有微观间隙，在1.6MPa到6.4MPa的常规中高压工况下，不需要额外添加密封填料就能实现可靠密封。和普通铜质或者铸铁球座相比，不锈钢材质的抗冲击性能更好，在管路存在压力波动、部件存在小幅转动偏摆的场景下，不会因为局部应力集中出现密封面压溃的问题。

　　从安装适配的角度看，这款球座的轴向尺寸做了限位设计，装入安装腔体后，外圈和腔体孔采用间隙配合，配合公差选H8/f7，既方便装配时顺利推入，又不会因为间隙过大导致受压后出现偏斜，内圈的球面配合面根据配套球头的半径做仿形加工，配合面的接触宽度控制在1.5mm到3mm之间，接触带过宽会增大部件转动的摩擦阻力，过窄则会导致密封比压过大，长期使用下出现密封面磨损过快的问题。实际选型使用时，需要先确认配套球面的半径尺寸、安装腔体的内孔直径、安装位的轴向深度，再匹配对应规格的球座，同时根据输送介质的温度、腐蚀特性选择对应材质的O形密封圈，比如高温工况选用氟橡胶圈，普通水介质选用丁腈橡胶圈，避免密封圈过早老化失效。

　　在建模过程中，这类环形零件的结构虽然不复杂，但需要重点关注环槽的尺寸公差、配合面的形位公差，尤其是密封端面和内球面的同轴度需要控制在0.02mm以内，否则装配后会出现密封带偏磨，一侧接触过紧另一侧存在间隙的问题，直接影响密封效果。另外零件的两个轴向端面需要保证平行度，避免装入腔体后出现倾斜，导致O形圈压缩量不均匀，出现局部泄漏的问题。在实际设备维护中，这类球座属于易损密封配件，当出现密封面磨损、划痕或者O形槽变形时，直接整体更换即可，不需要对配套的腔体或者球头部件做二次加工，维护成本较低，也能快速恢复设备的密封性能。
