长行程单杆活塞式液压缸结构设计

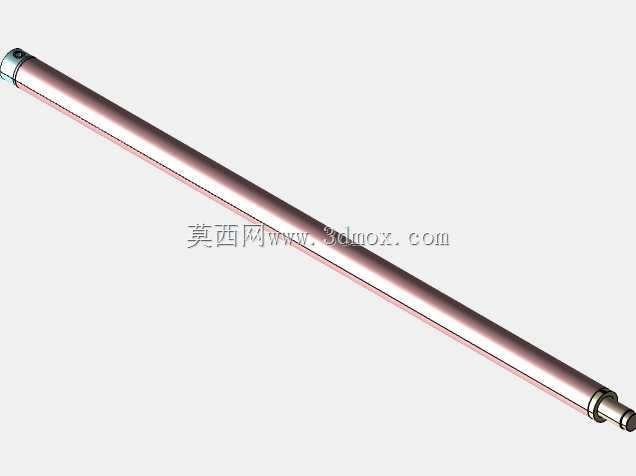

　　在各类需要大推力直线往复动作的工业场景里，这类长行程单杆液压缸的应用覆盖范围极广，从工程机械设备的臂架伸缩、大型工装夹具的压紧动作，到物流输送线的重载举升、冶金产线的工件推送，都能见到同结构油缸的身影。不同于短行程紧凑型油缸，长行程油缸在设计阶段首先要考量的是活塞杆的长径比带来的挠度问题，本次设计的油缸内径70mm、活塞杆直径50mm、行程1750mm，在选型计算阶段就需要结合实际安装工况校核活塞杆受压时的稳定性，避免全伸状态下承受侧向载荷时出现杆体弯曲、密封件偏磨的问题。从结构设计逻辑来看，这款油缸采用单杆双作用的结构形式，无杆腔进油时可提供更大的输出推力，适配重载伸出的工况需求，有杆腔进油时活塞杆回缩，相同流量下回缩速度更快，

　　能够满足作业循环里快退的效率要求。缸筒部分采用高精度冷拔无缝钢管加工，内孔粗糙度控制在合理区间，既可以降低活塞密封的摩擦阻力，也能减少内泄漏量，提升容积效率。活塞与活塞杆的连接采用可靠的锁紧结构，配合多重密封组合，包括支撑环、格莱圈、防尘圈等不同功能的密封件，分别承担径向支撑、高压密封、外界粉尘杂质阻隔的作用，能够适应多粉尘、存在少量切削液或工业油污的车间作业环境。安装接口的设计上，缸底与杆端都采用铰接式连接结构，能够补偿安装过程中少量的同轴度误差，也能适应设备动作过程中微小的摆动量，避免刚性连接带来的附加弯矩损坏油缸结构。在三维建模过程中，所有配合尺寸都严格按照液压元件设计规范设定公差，缸筒与端盖的连接采用螺纹加止口的定位方式，

　　既保证连接强度，也能保证同轴度要求，避免装配后活塞杆出现卡滞现象。油口的位置设置在缸筒两端的合理位置，既方便现场管路连接，也不会在油缸全行程动作时与周边结构件产生干涉。从实际使用的角度出发，这类长行程油缸在选型时需要结合设备的实际工作压力、负载大小、动作速度要求匹配对应的泵源流量与压力等级，同时要根据安装空间确认油缸的全伸、全缩长度是否在设备的安装边界内，避免出现行程到位后与设备其他部件碰撞的问题。建模过程中对所有密封槽的尺寸、倒角、退刀槽都做了还原，能够直接用于后续的工程图导出、生产加工参考，也可以直接导入设备整体装配中做干涉检查、运动仿真，验证油缸在整个动作行程内与周边结构的间隙是否合理，提前规避现场安装时可能出现的干涉问题。

　　不同于标准油缸的通用化设计，这款油缸的尺寸参数针对长行程重载工况做了优化，活塞杆表面采用淬火后镀铬处理，硬度与表面粗糙度都满足长期往复摩擦的使用要求，能够有效提升密封件的使用寿命，减少后期维护更换密封件的频次。在结构细节上，活塞部位的支撑环采用耐磨复合材料，能够承受一定的侧向力，避免活塞与缸筒内壁直接接触造成拉缸问题，端盖部位的导向套采用铜基合金加复合材料的组合结构，既保证导向精度，也具备良好的耐磨性能，能够长期支撑活塞杆做往复直线运动。
