机动车排气端火花熄灭阻火装置结构

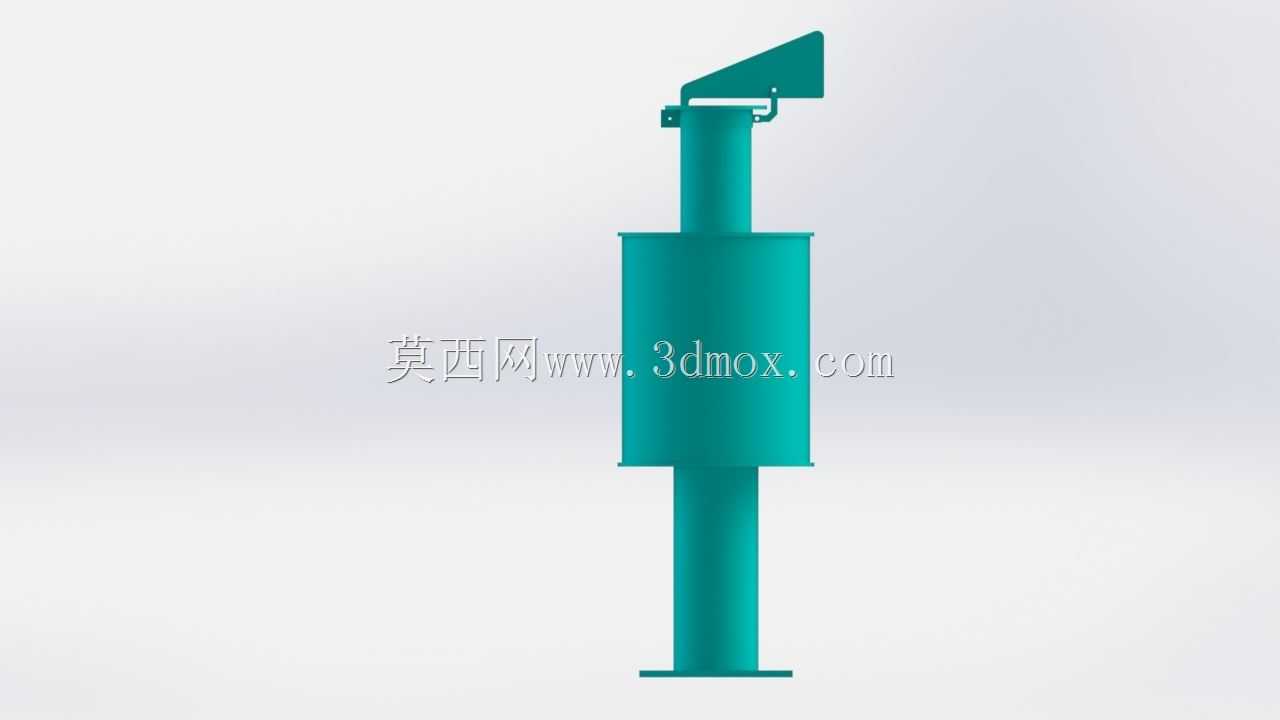

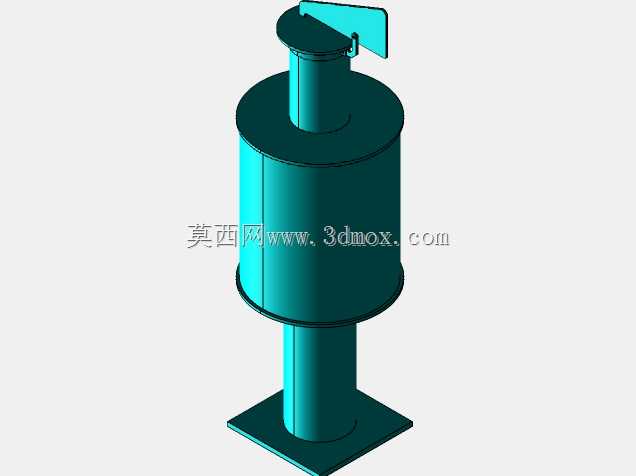

　　在易燃易爆品仓储转运、化工园区内部通勤、林区作业、油气场站接驳等场景中，机动车辆排气夹带的高温火星是重大安全隐患，这类场景下车辆必须在排气尾管端加装火花熄灭装置，阻断高温碳粒、明火火星直接排出的路径，避免引燃周边易燃易爆介质。本次呈现的这款阻火结构，采用立式直通筒体布局，整体为上下同轴的柱式结构，中部为扩容沉降腔，上下段为等径直管段，顶部设置带铰接结构的防雨端盖，底部为带安装孔的法兰连接盘。从设计逻辑来看，中部扩容腔的作用是让排气气流进入腔体后流速骤降，气流中携带的高温碳质颗粒在重力作用下沉降到腔体下部，同时腔体内壁的金属面会与高温颗粒充分接触换热，快速将颗粒温度降到燃点以下，避免带火星的颗粒直接排出。顶部的铰接式防雨盖，

　　在设备停机时依靠自重盖合排气口，避免雨水、杂物落入排气管道造成锈蚀或堵塞，车辆启动排气时，气流压力会将端盖顶起，不影响正常排气通流，铰接结构做了限位设计，端盖开启角度不会过大，避免行车过程中受气流冲击出现晃动异响或结构损坏。底部法兰盘的螺栓孔位按照常规商用车、工程机械排气尾管的连接尺寸做了适配，安装时直接与排气尾管端的法兰对接，加装密封垫后紧固螺栓即可完成固定，不需要对原有排气系统做大规模改动，适配性较强。从安装边界来看，整体结构的径向尺寸控制在合理范围，不会超出车辆侧方的安全外廓，轴向高度预留了足够的安装间隙，不会与车辆底盘的悬挂部件、线束管路产生运动干涉，安装后排气背压的增量控制在发动机允许的范围内，不会造成发动机动力明显下降、

　　排气温度异常升高等问题。结构的材质选用耐高温的金属板材，焊接处做了满焊处理，避免长期受高温排气冲刷出现焊缝开裂、漏烟漏火的问题，筒体表面做了防锈涂装，能够适应户外作业、雨雪天气等复杂使用环境，减少日常维护的工作量。不同于网式阻火器容易被积碳堵塞的问题，这种沉降式的火花熄灭结构，积碳会沉积在腔体下部，只需要定期打开腔体底部的清灰口清理沉积的碳粒即可，维护操作简便，适合长期在高粉尘、高风险防火场景下作业的车辆使用。在结构细节上，上下段的直管段与中部腔体采用圆弧过渡连接，减少气流在变径位置的涡流阻力，降低排气噪音的同时，也减少气流对筒体内壁的冲刷磨损，延长设备的使用寿命。顶部端盖的铰接轴做了耐磨处理，长期开合不会出现轴孔磨损松旷的问题，端盖与管口的贴合面做了卷边处理，盖合时能够完全遮挡管口，避免雨水顺着管壁流入排气系统。
