10B规格滚子链条配套链轮传动组件

　　在各类工业传动场景中，链传动凭借不打滑、传动比准确、适配多尘油污恶劣工况、远距离传动布局灵活的特性，在输送线、农机、轻工包装设备、机床辅机、物流分拣设备中应用占比极高，10B系列短节距精密滚子链是欧标传动体系里应用范围最广的规格之一，适配中小载荷的平稳传动需求。这套10B链条与配套链轮的三维设计，完全遵循ISO606短节距传动用精密滚子链的尺寸规范，从链节的各部件配合到链轮的齿形修形，都经过实际装配干涉校验，可直接用于设备的传动系统选型校核、装配模拟与运动仿真。

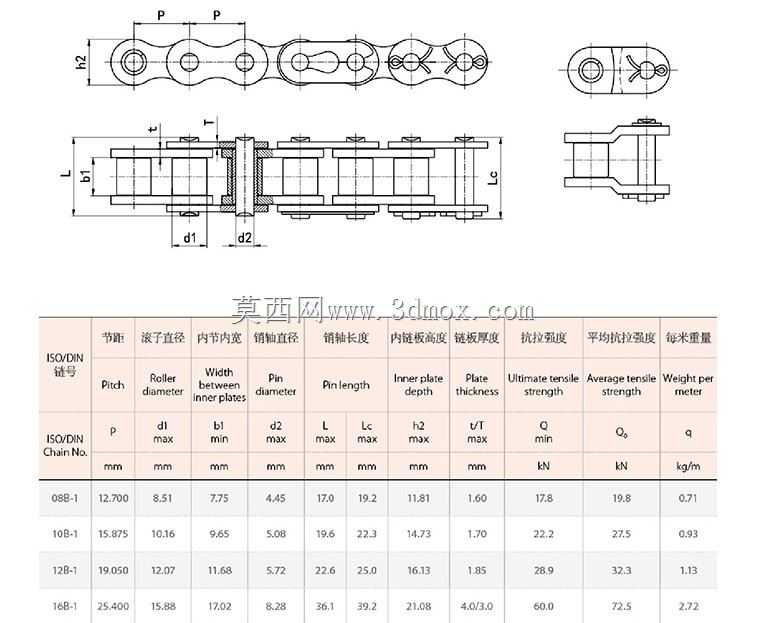

　　从实际应用场景来看，10B规格链条常被用在0.5吨到3吨载荷区间的水平或倾斜输送设备上，比如食品加工线的网带输送驱动、包装机械的主传动、农机的割台传动、小型自动化设备的同步传动，这类场景往往要求传动部件在长期运行中磨损量可控，链条与链轮的啮合冲击小，不会出现跳齿、卡滞的问题。设计这套组件时，首先明确了链节的各部件配合公差：内链节的套筒与内链板采用过盈压装，外链节的销轴穿过套筒后与外链板过盈固定，滚子与套筒之间保留合理间隙，保证啮合时滚子可自由转动，降低齿面与滚子的滑动磨损。从给出的参数表可以看到，10B-1单排链条的节距为15.875mm，滚子直径10.16mm，内节内宽9.65mm，这些核心尺寸直接决定了链轮的齿槽设计参数，链轮的齿形采用三圆弧一直线的标准齿形，齿沟圆弧半径匹配滚子直径，保证滚子能顺利啮入啮出，工作段齿形保证啮合时接触应力均匀，齿顶圆弧避免链条在张紧或松弛状态下与齿顶发生卡碰。

　　在链轮的安装边界设计上，首先明确了轴孔与键槽的适配范围，针对不同功率的传动需求，可对应调整链轮的轮毂长度、辐板厚度，小齿数链轮（常用15齿到25齿）多用于传动比要求较大、安装空间紧凑的位置，大齿数链轮（25齿以上）多用于传动平稳性要求高、转速较低的输送端。设计时特意校验了链条的最大最小中心距范围，当两轴中心距处于30到50倍节距区间时，链条的松边垂度控制在中心距的2%左右，避免垂度过大引发啮合抖动，垂度过小导致张紧力过大加速磨损。同时考虑了链条的接头形式，对于日常检修频率高的设备，可采用弹簧卡式连接链节，对于重载冲击工况，可采用铆头式连接链节，保证连接强度与链节整体破断载荷匹配。

　　从运动特性来看，这套组件的三维模型可直接用于运动仿真，模拟链条在链轮带动下的多边形效应，校验不同转速下链条的动载荷变化，给张紧装置的设计提供数据参考。比如在高速轻载工况下，可适当减小链轮的齿距偏差，提升链轮的加工精度，降低多边形效应带来的振动；在低速重载工况下，可适当增加链条的润滑结构设计，在链板间隙预留存油空间，延长部件使用寿命。在实际设备布局中，还要注意链传动的布置原则，尽量让两链轮的回转平面处于同一垂直平面，避免水平偏斜引发的侧边磨损，松边尽量布置在下方，防止松边垂度过大导致链条与自身或机架发生干涉。

　　这套组件的设计没有做多余的非标改动，所有配合尺寸都符合通用互换要求，用户在选型时可直接根据传递功率、转速、传动比计算所需的链条排数、链轮齿数，不用再重新核对基础啮合尺寸，大幅缩短传动系统的设计周期。同时模型里还原了链节的所有细节，包括内链板、外链板的倒角，销轴的端部结构，滚子的壁厚，这些细节在做有限元强度校核时可直接使用，能准确模拟链板受拉、销轴受剪、滚子接触应力的分布情况，给轻量化优化提供基础依据。比如在载荷不大的场景下，可适当减小链板的厚度，选用合适的热处理工艺，在保证破断载荷满足要求的前提下降低部件重量，减少传动时的惯性冲击。
