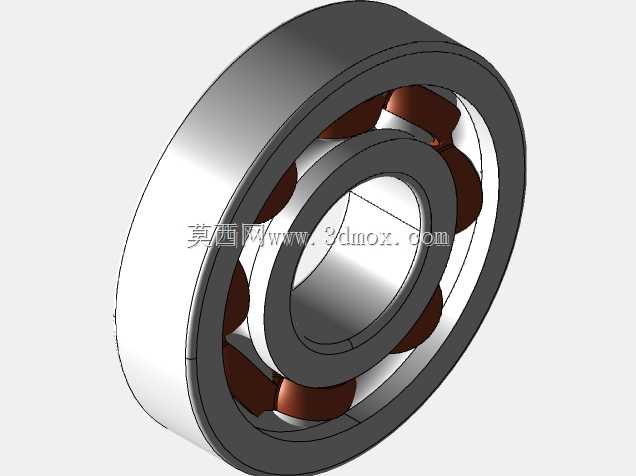

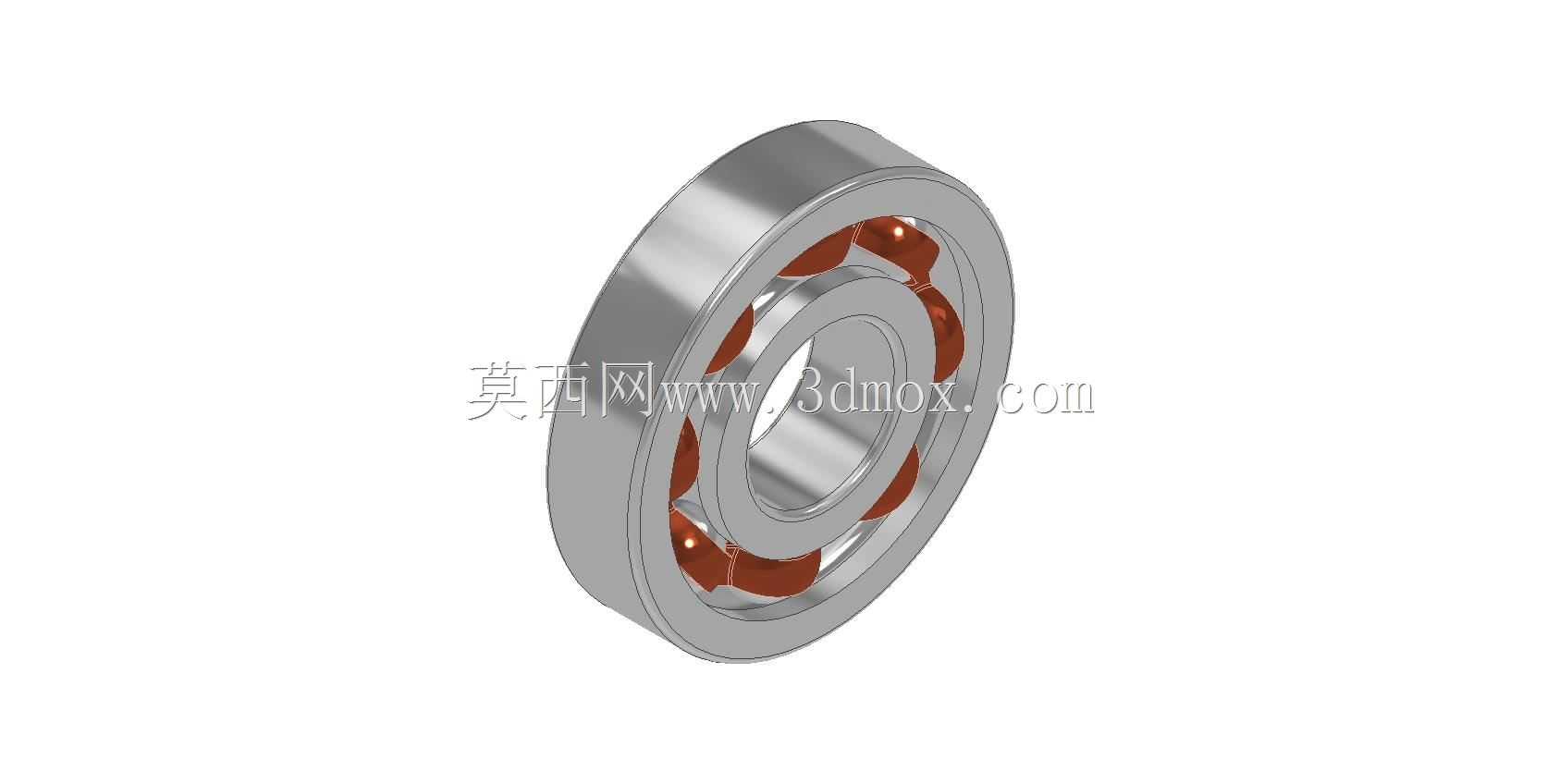

SKF6410深沟球滚动轴承三维结构

　　在各类旋转传动设备的支撑结构中，深沟球轴承是应用覆盖范围最广的一类滚动支撑元件，从普通的民用电机、输送辊道，到工业领域的泵组、机床主轴辅端、减速机输入输出轴，都能见到这类轴承的身影。本次呈现的这款轴承对应6410规格的重系列深沟球结构，相比同内径的轻窄系列轴承，它能承受更大的径向载荷，同时可兼顾一定比例的双向轴向载荷，适合中等转速、载荷波动相对明显的传动工位。

　　从实际选型的安装边界来看，这款轴承的内径为50mm，适配公称直径50mm的阶梯轴轴颈，安装时轴肩的高度需要严格控制在轴承内圈倒角允许的范围内，避免过高顶住保持架造成运转卡滞，也不能过低导致内圈轴向定位失效；轴承外径为130mm，对应安装座孔的公差需要按照基孔制配合要求选取，过盈量过大容易导致轴承游隙被挤压消失，引发运转温升过高，间隙过大则会出现外圈跑圈、配合面磨损的问题。轴承的总宽度为31mm，这个尺寸决定了轴颈上定位台阶的间距，以及端盖压紧结构的空间预留，在做轴系布局时需要提前留出对应的安装余量，同时要考虑密封件、锁紧螺母的排布空间，避免出现装配干涉。

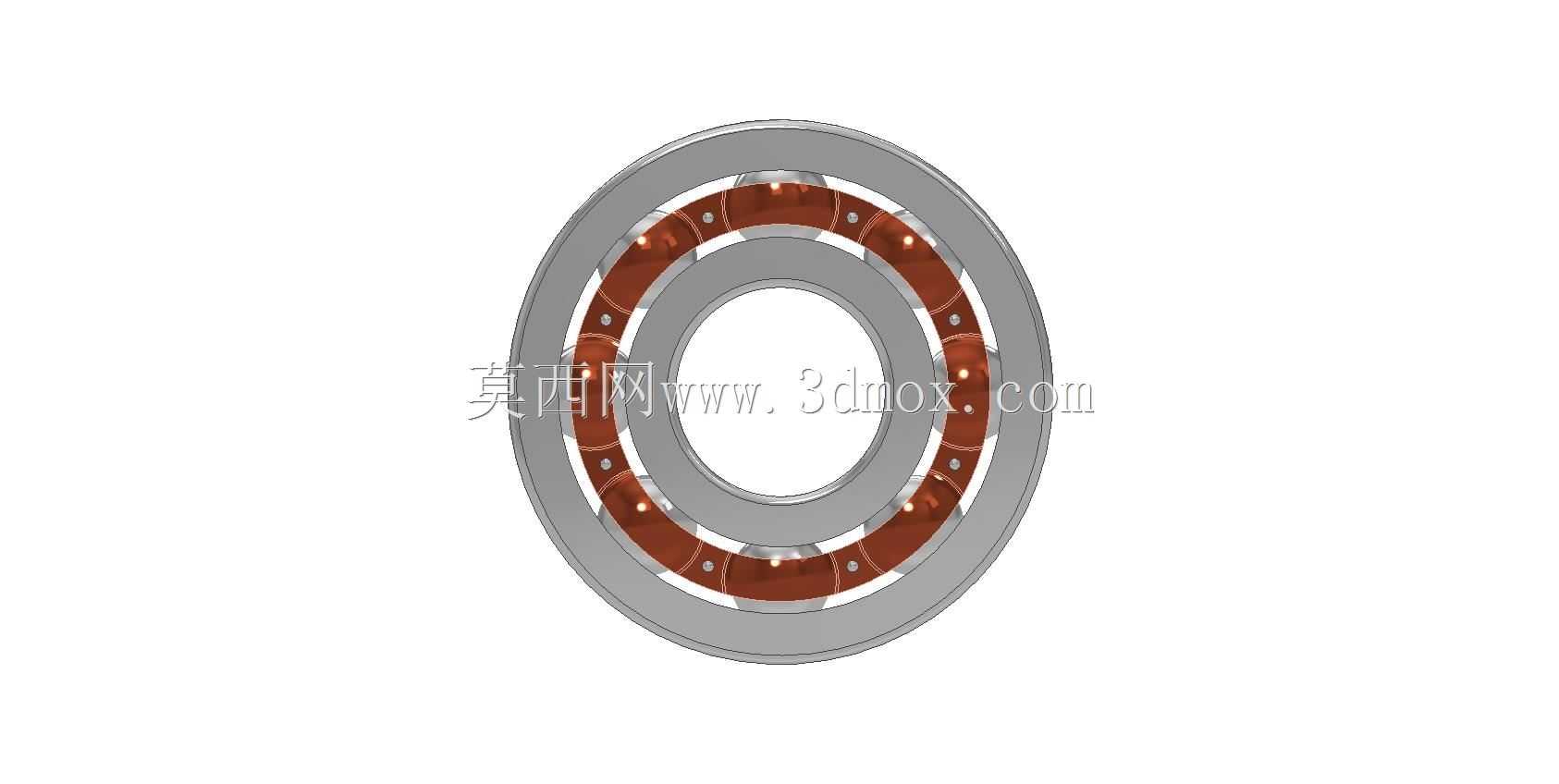

　　结构设计上，这款轴承采用最经典的深沟滚道构型，内圈和外圈的滚道曲率略大于滚珠直径，既能保证滚动体在滚道内顺畅滚动，又能在承受径向力时让载荷均匀分布在接触面上，降低接触应力集中。内部的滚动体为钢制滚珠，沿圆周方向均匀排布，两侧的冲压保持架采用兜孔结构将每颗滚珠分隔开，避免滚动体之间直接接触产生摩擦和碰撞，同时控制滚动体的周向间隙，保证运转过程中滚动体不会出现偏斜、卡滞的问题。保持架的材质选用冲压冷轧钢板，兼顾结构强度和轻量化需求，在中等转速工况下不会出现离心变形，同时能耐受常规工况下的润滑脂侵蚀。

　　从实际使用场景出发，这类重系列深沟球轴承常被用在农用机械的传动辊、中型输送机的托辊支撑、中小型减速机的中间轴、普通工业风机的主轴支撑等工位，这些工位的共同特点是径向载荷占比高，同时会伴随设备启停、负载变化带来的瞬时轴向冲击，6410的结构尺寸刚好能匹配这类载荷需求，不需要额外加装推力轴承来分担轴向力，能简化轴系的整体结构，降低装配和维护的复杂度。在做三维结构建模时，需要重点还原滚道的曲率参数、滚珠的排布节圆直径、内外圈的倒角尺寸，这些细节直接关系到后续做装配干涉检查、载荷仿真分析的准确性，如果滚道曲率建模偏差，会导致有限元分析时接触应力计算结果失真，无法为实际选型提供有效参考；如果倒角尺寸不符合标准，在做虚拟装配时会出现轴肩、座孔与轴承干涉的误判，影响整体结构设计的效率。

　　在装配逻辑上，这类轴承通常采用热装工艺装配到轴颈上，通过加热内圈让内孔膨胀后套装到轴肩位置，冷却后形成稳定的过盈配合，外圈则根据工况选择过渡配合或者小间隙配合装入轴承座孔，外侧通过端盖或者孔用挡圈实现轴向定位。润滑方式通常采用脂润滑，在装配时填充适量的锂基润滑脂，依靠轴承两侧的密封结构（部分配置为开式，需要额外加装密封盖）防止润滑脂泄漏，同时阻挡外界的粉尘、水汽进入轴承滚道内部，避免磨粒磨损加剧。在做三维模型的装配约束时，需要模拟实际的配合关系：内圈内孔与轴颈采用同轴约束，内圈端面与轴肩采用贴合约束，外圈外圆与座孔采用同轴约束，同时保留轴承的旋转自由度，这样在做整机的运动仿真时，才能真实还原轴系旋转时轴承的运转状态，验证整个传动链的运动逻辑是否合理。

　　很多刚接触结构设计的工程师在选型这类轴承时，容易只看内径尺寸忽略宽度和外径对应的载荷等级，比如本该用6410的重载工位错选了6210轻系列轴承，会导致轴承实际承载能力不足，运转过程中提前出现疲劳点蚀、滚道剥落的问题，大幅缩短设备的维护周期。通过精准的三维模型，设计者可以在虚拟装配阶段就核对轴承的安装空间，匹配对应的轴和座孔尺寸，同时结合模型的结构参数校核载荷能力，避免选型失误带来的后续问题。另外，在做设备的维护BOM梳理时，准确的三维模型也能帮助维护人员快速识别轴承型号，减少备件采购出错的概率，提升设备运维的效率。
