KOYO开式深沟球轴承6002结构设计

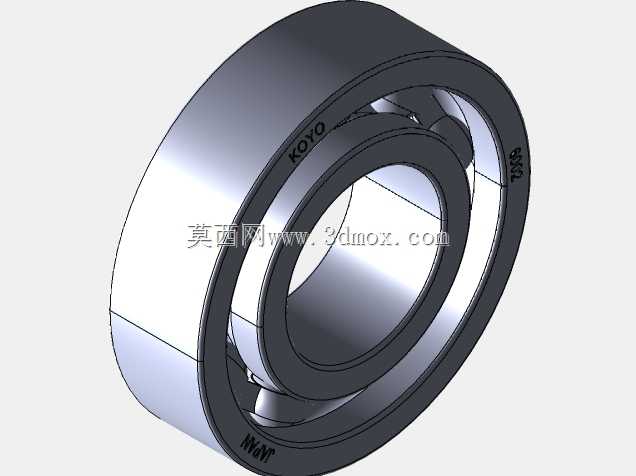

　　在轻工输送线、小型电机输出端、家用电动工具传动位这类对径向载荷承载有基础要求、转速处于中低区间的应用场景里，开式深沟球轴承的选型占比一直不低，这类工况没有高浓度粉尘、强腐蚀性流体的持续侵入，不需要额外的密封结构带来的额外转动阻力，开式结构的低摩擦特性刚好能匹配这类场景的能效需求。做这款6002规格轴承的三维结构时，最先要锚定的是安装边界的尺寸约束，内径15mm适配常规的15mm直径光轴配合，外径32mm对应安装座的镗孔尺寸，9mm的宽度要保证在安装位不会和周边的轴肩、端盖结构产生干涉，配合公差的选取上，内圈和轴的过渡配合要兼顾传动时的扭矩传递不打滑，外圈和座孔的间隙配合要方便后期维护拆装，不会因为过盈量太大导致装配时敲伤滚道。

　　结构设计上，内圈的滚道曲率要和钢球的球面曲率做匹配优化，曲率半径比钢球半径略大零点几毫米，既保证钢球滚动时的接触应力处于材料许用范围内，又不会因为曲率差太小导致滚动时的摩擦阻力骤升，保持架采用浪形冲压结构，兜孔的间隙要控制在合理范围，既要给钢球留出滚动时的微小窜动空间，避免卡滞，又不能间隙过大导致钢球在高速转动时出现窜动撞击，产生额外的振动和噪音。外圈的外侧没有设计密封槽，这是开式轴承和带密封轴承最直观的结构区别，省去密封件的安装位之后，整体的转动惯量更小，启动时的阻力矩更低，对于那些需要频繁启停的小型传动结构来说，这点阻力的降低能有效减少驱动端的启动负载。滚道的加工基准要和内外圈的端面、圆柱配合面保持严格的同轴度，

　　不然装配之后会出现转动卡涩、径向跳动超标的问题，实际建模时要把滚道的磨削退刀槽结构做出来，退刀槽的宽度和深度要符合常规的加工工艺要求，不能出现刀具无法加工的尖角结构，避免后续生产时出现工艺无法落地的问题。钢球的数量排布要结合承载能力和保持架强度做平衡，钢球数量太少会导致单个钢球承受的接触应力过大，缩短轴承的额定使用寿命，钢球数量太多则会压缩保持架的筋条宽度，降低保持架的结构强度，在承受冲击载荷时容易出现保持架断裂的失效问题。实际选型应用时，这类开式轴承需要配合定期的润滑脂补充维护，因为没有密封结构阻挡，润滑脂会在转动过程中逐渐甩出，所以在安装位的结构设计上，通常会在轴承外侧预留简单的挡油结构，既能减少润滑脂的流失速度，

　　又能阻挡大颗粒的杂物进入滚道，避免钢球和滚道出现磨粒磨损。建模过程中，所有的倒角、圆角结构都不能省略，内外圈的端面倒角是装配时的导入结构，能让轴承顺利压入座孔、套入轴径，不会因为尖角刮伤配合面的表面粗糙度，滚道边缘的圆角则是为了降低应力集中，避免轴承在承受瞬时冲击载荷时，滚道边缘出现崩裂的问题。从实际使用的反馈来看，这类开式深沟球轴承在常温、清洁的工况下，运行稳定性表现优异，因为没有密封件的滑动摩擦，长时间运行的温升比带密封的同规格轴承更低，适合那些对运行温度有一定要求的精密小型传动场景，比如小型风机的转轴支撑、办公设备的传动辊支撑、医疗器械的低速传动位，都能看到这类规格轴承的应用。做三维建模的时候，要把各个零件的装配约束关系理清楚，钢球和内外滚道的相切约束、保持架和钢球的位置约束都要准确，这样后续做干涉检查、运动仿真的时候，才能真实模拟轴承的转动状态，给后续的整机结构设计提供准确的参考依据，不会因为模型的尺寸偏差导致后续设计的安装位出现配合问题。
