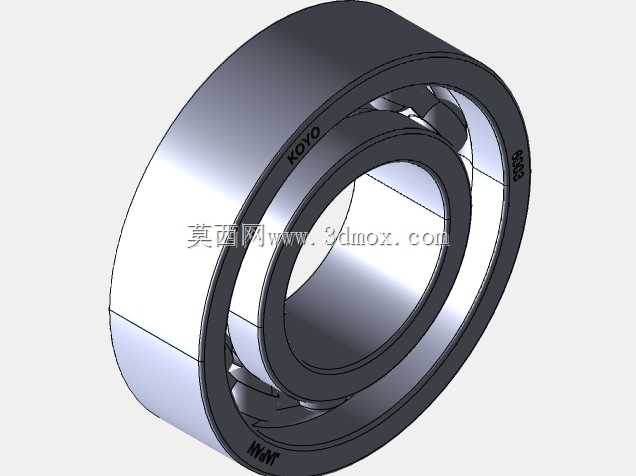

KOYO开式深沟球轴承6003三维结构

　　在各类旋转传动设备的结构设计中，支承旋转轴系的核心部件选型直接决定了整套机构的运行稳定性与服役寿命，开式深沟球轴承作为径向承载场景下应用最广泛的滚动支承元件，其三维结构的精准建模是设备装配校验、干涉检查、运动仿真环节不可或缺的基础数据。这款6003规格的开式深沟球轴承，主要适配内径17mm、外径35mm、宽度10mm的安装空间，在轻工输送设备、小型电机输出端、家用电动工具转轴、普通机床辅助进给轴等中低转速、无严苛密封要求的传动场景中大量使用，能够承受稳定的径向载荷，同时可承载一定程度的双向轴向载荷，满足多数常规传动场景的轴系支承需求。从结构设计逻辑来看，该轴承采用经典的深沟滚道设计，内圈与外圈的滚道曲率略大于钢球直径，

　　既保证钢球在滚道内的顺畅滚动，又能在轴系出现少量轴向窜动时提供足够的限位支承力；保持架采用冲压浪形结构，将均匀分布的钢球逐一隔离，避免钢球之间直接接触产生滑动摩擦与运转噪音，同时预留了充足的润滑脂存储间隙，开式结构没有两侧的密封盖或防尘盖，一方面降低了轴承自身的运转摩擦阻力，适合较高转速的轻载传动场景，另一方面也方便设备定期维护时直接补充润滑脂，无需拆解轴承密封结构，在开放式传动、定期维保频次较高的设备上适配性更强。在实际建模与选型校验过程中，需要重点关注几个安装边界参数：首先是内圈与轴的配合公差，常规传动场景下多选用k6级过渡配合，避免内圈与轴出现相对转动导致的轴颈磨损；外圈与轴承座孔的配合多选用J7级过渡配合，

　　保证外圈在轴承座内不会出现周向转动，同时预留少量热胀冷缩的位移空间，避免轴承运转温升后出现卡滞。其次是安装时的轴向定位尺寸，内圈的轴肩高度不能超过内圈的倒角尺寸，否则会导致轴承无法安装到位，外圈的座孔挡肩高度同样需要匹配外圈的倒角参数，保证拆卸工具能够卡入挡肩位置完成轴承的后期拆卸维护。另外，开式轴承在使用过程中需要配合设备自身的密封结构使用，避免外界粉尘、金属碎屑进入滚道内部造成滚道点蚀、钢球磨损，在多粉尘的作业场景下选用该类开式轴承时，需要在轴承座外侧额外加装防尘密封圈或迷宫密封结构，延长轴承的服役周期。从三维建模的细节还原来看，该模型完整复现了轴承的内外圈滚道轮廓、钢球的排布位置、冲压保持架的结构形态，包括套圈上的品牌标识、

　　型号刻印细节都做了精准还原，在做整机装配仿真时，可以直接导入模型完成轴系的装配约束，校验轴肩、轴承座挡肩与轴承端面的贴合间隙，检查周边传动部件与轴承外圈是否存在运动干涉，也可以基于该模型做轴承的载荷分布仿真，分析不同径向载荷下钢球与滚道的接触应力分布，为轴系的刚度校核提供基础模型支撑。在小型传动设备的设计迭代中，这类标准件的精准三维模型能够大幅减少设计人员的重复建模工作量，直接调用即可完成装配布局，同时可以基于模型的实际尺寸预留安装空间，避免后期加工装配时出现尺寸不匹配的问题。开式深沟球轴承相比带密封的同型号轴承，成本更低、运转阻力更小，在润滑条件良好、环境清洁度可控的传动场景下，是性价比极高的轴系支承选择，比如小型台钻的主轴支承、输送带的托辊支承、小型齿轮箱的输入输出轴支承等场景，都能看到这类开式深沟球轴承的应用，其结构简单、维护方便、互换性强的特点，也让它成为通用机械传动领域应用量最大的滚动轴承类型之一。在建模过程中，钢球的节圆直径、滚道的曲率半径、保持架的兜孔间隙这些细节参数都需要严格匹配实际轴承的加工尺寸，否则在做运动仿真时会出现钢球与滚道干涉、保持架与钢球碰撞的错误结果，影响后续的仿真分析准确性。
