导轨式接线端子结构三维设计

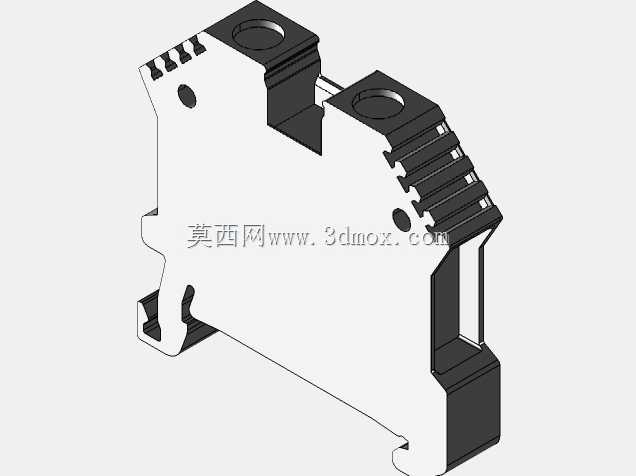

　　在低压电气柜、工业控制盘、自动化设备的布线环节里，这类导轨式接线端子是承担导线接驳、电路分连的核心基础部件，日常运维中频繁的拆线、接线操作，对端子的结构强度、安装便捷性、夹持可靠性都有非常明确的工程要求。做这个三维结构设计的时候，最先要敲定的是和标准DIN导轨的匹配安装边界，底部的卡扣结构完全适配行业通用的35mm宽度导轨，卡扣的弹性变形量控制在合理区间，既保证推入导轨时不需要额外工具就能卡紧，又能避免长期受震动出现松脱移位，卡扣的根部做了加厚的圆弧过渡，避免反复拆装时出现应力断裂。端子主体的绝缘壳体采用对称式的阶梯造型，两侧的接线孔位做了内凹的导向倒角，导线插入时不需要刻意对准就能顺利进入夹持腔，

　　不会出现铜丝散丝搭接到相邻端子造成短路的问题。壳体上部的两个螺丝过孔位置做了凸起的加强筋，因为日常拧动接线螺丝的时候，螺丝的下压力会直接作用在壳体上，如果没有加强结构，长期使用后很容易出现壳体开裂、螺丝滑牙的问题，加强筋的厚度根据常用的M3接线螺丝的拧紧力矩做了匹配，能承受常规螺丝刀拧紧时的压力不会变形。壳体侧面的多道防滑齿结构，一方面是在并排拼装多个端子的时候，增加手指和壳体的摩擦力，方便调整端子在导轨上的排布位置，另一方面也能增加相邻端子壳体之间的间隙，避免多端子紧密贴合时出现积潮爬电的问题，齿的高度控制在1mm以内，不会额外占用过多的柜内安装空间。接线腔内部的铜件夹持结构在三维建模时做了隐藏式的限位设计，

　　铜件不会随着螺丝的拧动出现跟转，导线插入后铜件的夹持面是带细齿纹的平面，能咬入导线铜芯的表层，即使设备运行中有持续的小幅震动，导线也不会出现松脱打火的问题。整个端子的外形宽度控制在标准的6mm间距，和同规格的其他品牌端子可以直接互换拼装，不需要重新调整柜内的导轨预留长度，壳体的高度方向也做了尺寸约束，保证安装后和柜内的走线槽高度匹配，导线从线槽引出后可以平顺接入端子，不会出现过度弯折损伤线皮的情况。壳体两端的定位凸台和凹槽是为多端子并排拼装设计的，多个端子拼接时凸台卡入相邻端子的凹槽内，整排端子安装后不会出现左右歪斜，整排的平整度能控制在0.5mm以内，方便后续加装端子标记条、短路条等附件。

　　标记条的安装槽做在壳体上部的两个螺丝孔之间，槽内做了细微的倒扣结构，标记条卡入后不会因为柜内的气流震动脱落，同时标记条的位置和接线孔位一一对应，运维人员查线的时候可以快速对应每一路的线号，不会出现错接。在做三维结构校验的时候，特意模拟了1.5平方到6平方多股铜芯导线的插入状态，确认不同线径的导线插入后，夹持腔都有足够的容纳空间，不会出现粗线插不到位、细线夹不紧的问题，同时螺丝的行程也做了限位，拧到最大夹紧位置时螺丝不会顶穿壳体底部，也不会因为过度拧动导致铜件变形失效。整个壳体的边角都做了R0.5以上的圆角处理，没有尖锐的毛刺棱角，装配人员徒手操作的时候不会被划伤，也不会在布线时刮破导线的绝缘层。这类端子的实际使用场景覆盖了从工厂生产线的控制箱、楼宇配电的端子箱，到新能源设备的内部布线，不同场景下对端子的耐温、绝缘性能有不同要求，但基础的安装尺寸、夹持结构是通用的，这个三维模型完全还原了量产端子的所有结构细节，不管是做电气柜的布线布局仿真，还是做端子的国产化结构改型，都可以直接调用参考，不需要再重新测绘实物的安装边界，能大幅缩短前期的设计选型周期。建模时也考虑了端子在不同温湿度环境下的形变余量，壳体的壁厚均匀控制在1.2mm，既保证了绝缘强度，也不会因为壁厚不均导致注塑成型时出现缩痕、变形，影响最终的装配精度。
