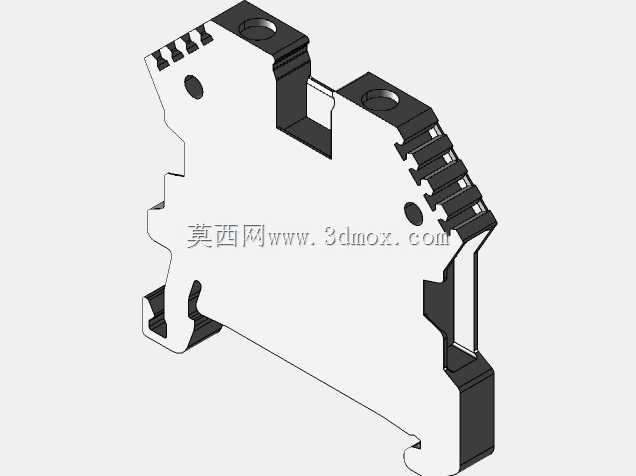

导轨式螺钉接线端子结构设计

　　在工业电气柜、自动化控制盘台的布线作业里，这类卡装式接线端子是柜内导线分接、回路转接的核心基础元件，日常选型时首先要匹配柜内常用的TS35标准导轨安装尺寸，这款端子的底部卡扣结构做了适配性的弹性设计，推入导轨时不需要额外工具，靠卡扣的弹性形变就能卡入导轨的卷边槽内，拆卸时用一字螺丝刀撬动底部的解锁拨片就能顺利取下，比传统螺丝固定的端子排节省至少七成的柜内装配工时。从实际使用场景来看，这类2.5平方规格的端子主要适配柜内控制回路的导线连接，额定载流量覆盖常规24V直流控制信号、220V交流辅助回路的通流需求，日常运维时更换导线只需要松动顶部的压线螺钉，不需要拆卸相邻端子，单个端子的独立模块化结构可以根据柜内回路数量任意拼接，

　　拼接时靠侧边的凹凸定位槽对齐，不会出现拼接后错位、相邻端子导电件外露爬电的问题。设计这款端子的三维结构时，首先要考虑的是绝缘外壳的爬电距离要求，按照低压开关设备的相关规范，不同电位的导电部件之间的爬电路径需要满足对应污染等级下的绝缘要求，所以外壳的筋位设计特意做了多道凹凸隔栏，拉长了端子拼接后相邻导电件之间的沿面距离，避免柜内积灰、凝露时出现相间击穿的问题。压线结构采用的是升降式压线框，螺钉拧紧时压线框会整体下压，不会像顶丝式结构那样把导线线芯顶散，多股软线压接时即使不压冷压端头，也能保证足够的接触压力，不会因为设备运行时的振动出现导线松脱、接触电阻过大发热的情况。外形尺寸上，这款端子的宽度控制在常规2.5平方端子的标准尺寸范围内，

　　厚度方向的尺寸刚好适配密集布线的柜内空间，不会因为单只端子过宽导致整排端子占用过多的导轨安装长度，顶部的标识槽可以插入标准的端子标记条，运维排查回路时可以直接在标记条上打印回路编号，不需要额外粘贴标识。安装边界方面，除了底部的导轨卡扣适配标准导轨外，端子的上下两端都预留了适配固定件、隔片的安装槽，整排端子拼接完成后，两端可以加装终端固定件锁紧在导轨上，避免运输过程中端子在导轨上滑动移位，不同电位的端子之间还可以插入隔弧片，进一步提升绝缘防护等级。导电件的结构设计采用了铜质镀锡的工艺，三维建模时特意在导电件的压线位置做了防滑纹路，增大和导线线芯的接触摩擦力，同时导电件的螺钉过孔做了翻边处理，避免螺钉拧紧时刮伤导电件的镀层，

　　长期使用时也不会因为镀层氧化导致接触电阻上升。外壳材质选用的是阻燃尼龙材质，建模时外壳的壁厚做了均匀化处理，注塑成型时不会出现缩痕、缺料的问题，外壳表面的脱模斜度控制在合理范围内，批量生产时脱模顺畅，不会出现卡模导致的外壳变形。实际布线作业时，这类端子的接线口做了喇叭口导向设计，导线插入时不需要刻意对准，即使是多股软线有轻微散丝的情况，也能顺着喇叭口顺利插入压线框内，降低现场接线的操作难度，顶部的螺钉头做了十字和一字通用的槽型，现场不管使用哪种螺丝刀都能操作，不会因为槽型不匹配耽误接线进度。在三维建模的细节处理上，端子侧边的拼接定位槽做了间隙配合的公差设计，拼接时既不会因为间隙过大出现晃动，也不会因为间隙过小导致拼接困难，底部的弹性卡扣做了应力释放的圆角处理，反复拆装时不会因为应力集中出现卡扣断裂的问题，整个端子的所有棱角都做了倒钝处理，现场装配时不会划伤作业人员的手部，也不会刮破导线的绝缘层。
