艾默生Dixell XR77CH温控器结构设计

　　这款温控器的三维结构设计，完全围绕商用制冷设备的实际安装与操作场景展开，在做结构建模前，首先要明确它的核心使用场景：商超冷柜、商用冷库、冷藏展示柜、工业低温冷却循环设备这类需要精准控温、多参数联动的制冷场景，这类场景对温控器的安装适配性、操作便捷性、长期运行稳定性都有明确的工程要求，建模过程中需要把这些实际需求拆解到每一个结构细节里。

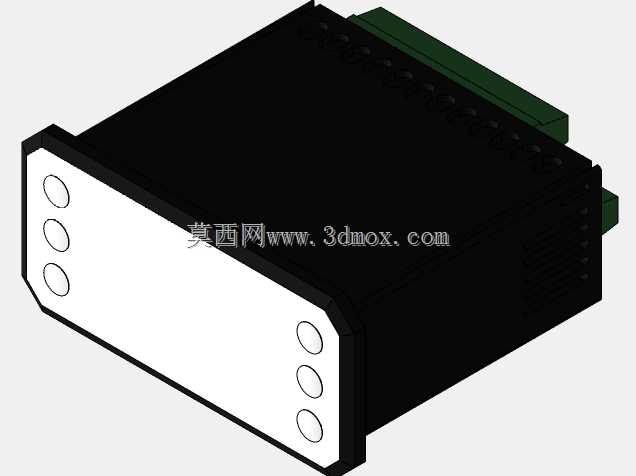

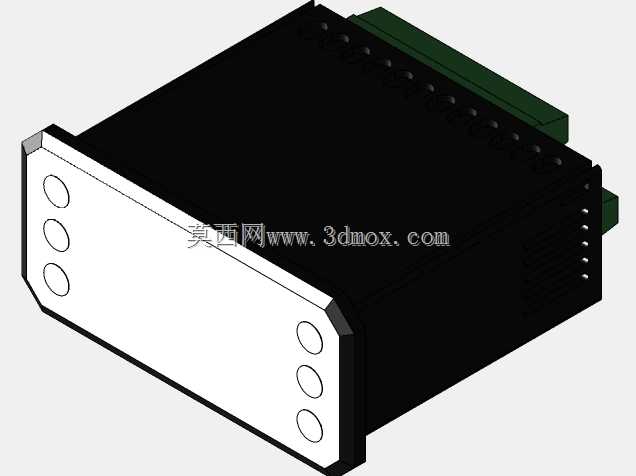

　　先从安装边界说起，这类嵌入式安装的温控器，面板与壳体的尺寸配合是结构设计的核心要点之一，面板采用标准的嵌入式开孔适配尺寸，壳体部分做了卡扣式安装结构，不需要额外的固定螺丝，安装时直接推入柜体预留的标准开孔即可，卡扣会自动卡紧在柜体板材上，适配1到3毫米厚度的常见冷柜面板板材，安装后面板与柜体表面贴合紧密，不会出现凸起或者缝隙过大的问题，能避免冷柜内的冷气从安装缝隙溢出，也能防止外部的水汽、灰尘进入柜体内部的电控区域。面板的边缘做了微小的倒角处理，既避免安装时划伤操作人员的手部，也能让面板和柜体的贴合过渡更自然，不会出现生硬的直角棱边。

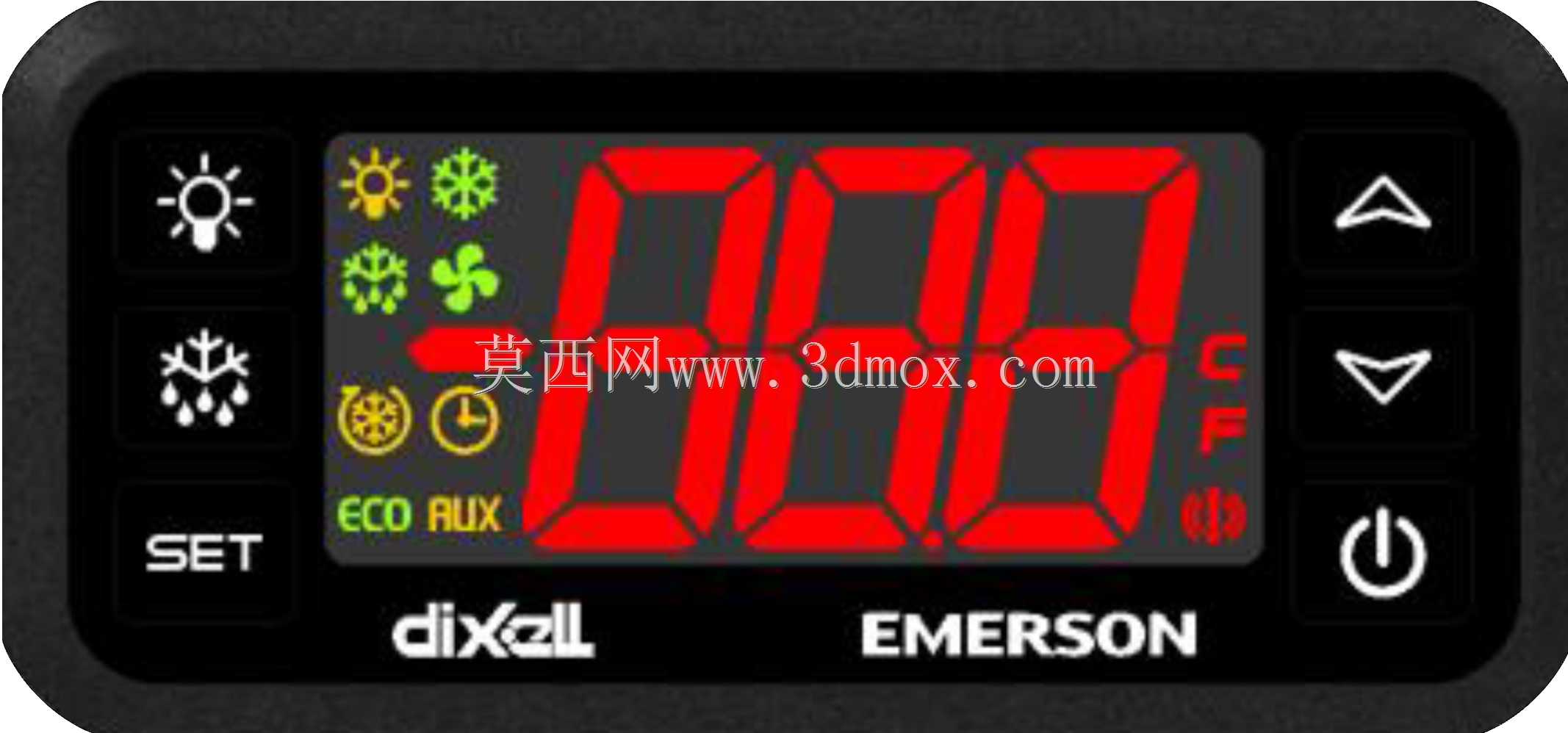

　　再看操作区域的结构设计，正面的按键布局完全按照一线操作人员的使用习惯排布，左侧三个功能按键从上到下分别对应照明控制、化霜控制、参数设置，右侧三个按键分别是向上调节、向下调节、电源开关，每个按键的按压行程都做了合理的结构设计，按键帽的凸起高度控制在1.5毫米左右，既保证按压时有清晰的触感反馈，又不会因为凸起过高容易被误碰，按键和面板之间的缝隙控制在0.2毫米以内，既能保证按键活动顺畅，又能防止清洁时的水渍、冷柜内的凝露水顺着缝隙进入壳体内部损坏电路。按键上的标识采用内凹填色的结构设计，不是后期印刷的图案，长期频繁按压也不会出现标识磨损脱落的问题，哪怕在低温高湿的环境下使用多年，操作人员依然能清晰识别每个按键的功能。

　　显示区域的结构设计也充分考虑了制冷场景的使用需求，数码管采用大尺寸高亮红色显示，在冷柜周边光线较暗的环境下，操作人员站在两三米外就能清晰读取当前的温度数值，显示区域的透明面罩采用防凝露的PC材质，表面做了特殊的防雾处理，哪怕冷柜内外温差较大，面罩表面也不会结雾遮挡显示内容。显示区域周边的状态指示灯，分别对应制冷、化霜、风机、照明、节能模式、辅助输出等不同的工作状态，每个指示灯的位置都和对应的功能标识对齐，灯光采用柔光处理，不会因为亮度过高产生刺眼的问题，操作人员扫一眼就能快速判断设备当前的运行状态，不需要凑近仔细辨认。

　　壳体内部的结构设计则围绕电路保护与散热需求展开，壳体采用阻燃ABS材质，壁厚均匀控制在2毫米，既保证整体结构强度，又不会因为壁厚过大导致整体尺寸超标，内部做了多道加强筋结构，既能提升壳体的抗冲击能力，防止安装或者运输过程中受挤压变形损坏内部电路板，也能对内部的电路板起到定位支撑的作用，电路板和壳体之间预留了合理的间隙，保证低温环境下壳体产生轻微形变时不会挤压到电路板上的电子元件。壳体的接线端位置做了防呆结构设计，不同功能的接线端子对应不同的卡位，现场接线时不会出现接错线的问题，接线端的压线结构能保证导线连接牢固，哪怕设备运行时产生轻微振动，也不会出现接线松动脱落的问题。

　　从设计思路上来说，这款温控器的结构完全服务于实际使用需求，没有多余的装饰性结构，每一处造型、每一个尺寸都对应实际工程场景里的痛点：比如面板的黑色哑光材质，不容易在表面留下指纹和清洁痕迹，在商用厨房、商超后场这类容易沾到油污灰尘的场景里，日常清洁非常方便，用湿抹布直接擦拭即可，不会因为表面残留污渍影响按键操作和显示读取；整体的IP防护等级适配制冷场景的高湿环境，结构上的密封设计能有效阻挡凝露水、油污的侵入，保证长期稳定运行；整体的外形尺寸兼容行业内同类型温控器的安装开孔尺寸，老旧设备更换时不需要重新扩孔或者修改柜体结构，直接替换安装即可，能大幅降低现场改造的工作量和成本。

　　在建模过程中，每一个结构细节都要和实际生产、安装、使用的需求对应，比如按键的复位弹簧力度、卡扣的弹性变形量、面板和壳体的扣合紧度，这些细节虽然在外观上不显眼，但直接决定了产品实际使用的体验和寿命，做三维结构设计时不能只追求外观的还原，更要把这些工程层面的需求融入到模型的每一个尺寸、每一个配合关系里，这样建出来的模型才能真正用于后续的结构验证、安装适配模拟，给设备选型、结构设计提供准确的参考依据。
