直径230mm通风机防护网罩结构设计

　　在各类需要强制通风散热的工业设备、商用电器及小型机电装置中，通风口的防护结构是兼顾气流导通与安全防护的核心部件，本次设计的直径230mm规格通风机防护网罩，主要适配对应尺寸的轴流通风机安装场景，覆盖机柜散热、小型设备排风、家用通风装置等多个应用领域。从实际使用需求出发，这类网罩首先要满足的是安全防护要求，即避免运行过程中人员肢体、外部杂物接触到高速旋转的风机叶轮，防止机械伤害与设备卡滞故障，同时还要尽可能降低对通风气流的阻挡，减少风阻带来的风量损失与运行噪音。

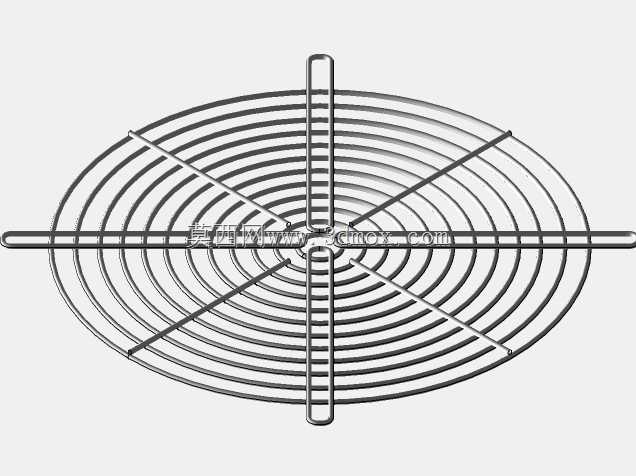

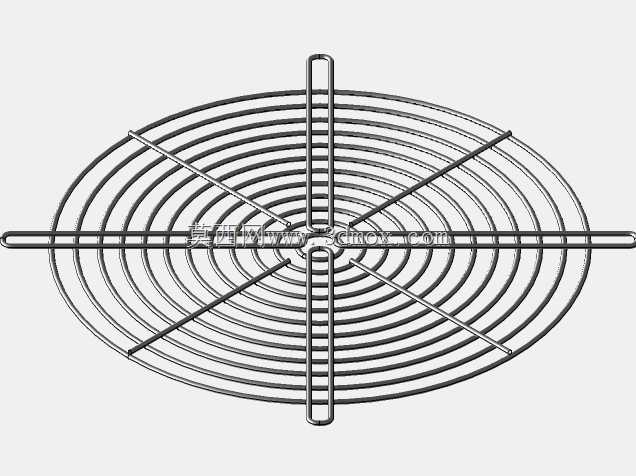

　　设计过程中首先确定了整体的圆形轮廓，匹配230mm直径的风机外框安装边界，网罩主体采用同心圆环加径向支撑筋的结构形式，同心圆环的间距经过反复校核，既保证手指无法穿过环隙触碰内部叶轮，符合机械安全的防护间隙要求，又通过均匀排布的环筋让气流可以均匀通过，不会出现局部气流紊乱的情况。径向支撑筋采用十字交叉加斜向辅助筋的布局，中心位置设置与风机转轴同轴的中心固定座，所有径向筋条从中心座向外延伸至外框边缘，其中十字方向的主支撑筋采用更宽的截面尺寸，承担整个网罩的结构强度，斜向辅助筋则用于提升环筋的抗变形能力，避免网罩受到外力挤压时出现环筋错位变形的问题。

　　考虑到实际安装的便捷性，网罩外框边缘做了贴合风机安装面的平整处理，中心固定座预留了对应顶丝安装的结构位，无需额外加工适配结构就可以直接通过顶丝将网罩固定在风机前端的对应位置，安装后网罩与风机叶轮之间预留了足够的安全间隙，不会出现运行过程中网罩与叶轮刮蹭的情况。网罩的所有筋条交接位置都做了圆弧过渡处理，一方面减少应力集中，提升网罩的抗冲击能力，另一方面也可以降低气流经过筋条时产生的涡流噪音，优化设备运行的声学表现。

　　从材料选型的适配性来看，该结构既可以采用金属线材弯折焊接成型，也适配注塑一体成型的加工工艺，不同工艺下的结构强度都能满足使用要求：金属材质的网罩适合工业场景下的高温、高腐蚀环境使用，表面做喷塑或者镀锌处理后可以具备不错的耐候性；注塑成型的网罩则适合商用、家用场景，重量更轻，安装便捷，绝缘性能也更好。在结构强度校核阶段，针对网罩可能受到的正面挤压、侧面碰撞等常见受力场景做了模拟验证，主支撑筋的截面尺寸可以承受常规的外力冲击而不出现明显变形，环筋的排布密度在满足防护要求的前提下，将通风有效面积占比控制在合理区间，不会因为网罩的存在导致风机通风效率出现明显下降。

　　实际安装时，该网罩的安装边界完全匹配230mm直径的轴流风机前端尺寸，不需要对原有风机结构做任何改动，直接通过中心顶丝结构或者外框预留的卡扣位就可以完成固定，安装后整体突出风机端面的尺寸经过优化，不会占用过多的设备内部空间，适配各类紧凑安装空间的使用需求。在长期运行的场景下，这种均匀排布的网孔结构也不容易积灰，日常清洁维护时可以直接擦拭表面，不会出现清洁死角，相较于网格密度不均或者支撑结构杂乱的防护网，维护成本更低。同时，对称式的筋条布局让网罩整体的重量分布均匀，安装后不会因为偏心问题导致风机运行时出现额外振动，对风机的轴承寿命也不会产生负面影响。
