直径170通风机防护网罩结构设计

　　在工业散热通风、机柜温控、小型设备风冷系统的配套结构中，风机防护网罩是极易被忽略但直接影响设备运行安全与风道效率的部件，这款直径170规格的通风机线罩，正是针对小尺寸轴流风机的配套防护需求完成的结构设计。日常在电控柜散热工位、小型工业设备排风侧、商用新风末端出风口这类场景里，裸露的风机叶轮存在异物卷入、人员误触的风险，同时无防护的风机进风侧也容易被大尺寸杂物堵塞叶轮间隙，这款网罩的核心作用就是在不显著增加风阻的前提下，完成物理防护与进风导流的双重功能。从结构设计逻辑来看，这款网罩采用同心圆金属线材排布作为主体防护面，同心圆的间距经过反复校核，既保证手指无法穿过网面接触运转的叶轮，满足电气设备防护等级的基础要求，

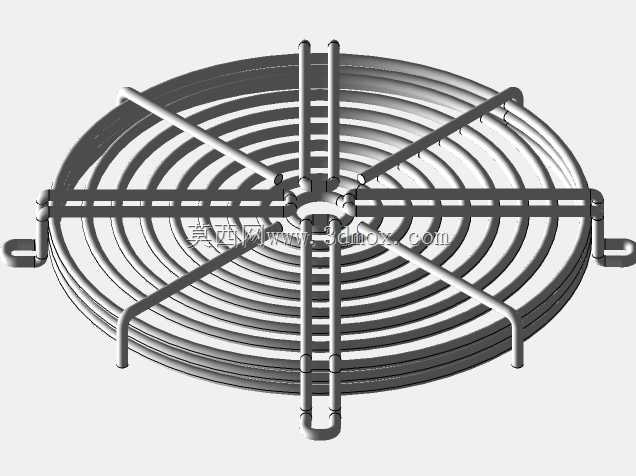

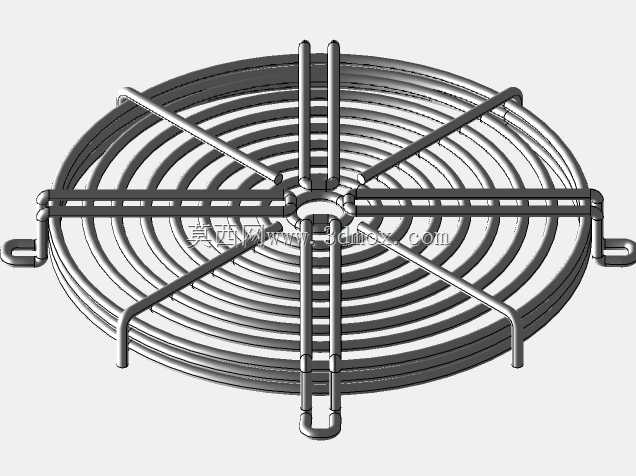

　　又尽可能缩小线材的迎风投影面积，减少对风机进出风气流的切割扰动，避免额外产生风噪与风压损失。支撑骨架采用径向放射状的粗线材布局，六根径向支撑筋从中心固定座延伸至外圈边框，每根支撑筋在靠近外圈的位置做了弯折成型的安装脚，弯折尺寸匹配标准170直径风机的安装孔位，安装时无需额外制作转接支架，可直接通过螺栓与风机端框、设备面板完成固定，安装脚的弯折高度预留了足够的间隙，避免网罩贴紧叶轮导致运转剐蹭。中心固定座采用一体成型的汇聚结构，所有径向筋与同心圆线材在中心位置完成汇交固定，保证整个网罩的结构刚性，即使在设备运输振动、长期受气流冲击的工况下，也不会出现线材变形、网面塌陷的问题。从安装边界尺寸来看，

　　网罩整体外径与170规格风机的外框尺寸匹配，安装后不会超出风机外框的轮廓范围，不会额外占用设备内部的安装空间，对于内部布局紧凑的小型电控柜、嵌入式安装的散热风机来说，这种等径匹配的设计能大幅降低安装时的空间校核工作量。网罩的线材排布在靠近外圈的位置做了密度渐变处理，最外圈的几道同心圆间距略小于内侧，主要是考虑到异物更容易从边缘位置接触叶轮，同时边缘位置的气流流速相对中心更低，适当加密网丝不会对整体风阻造成明显影响，反而能提升边缘位置的防护能力。在实际选型适配过程中，这类线罩除了配套轴流通风机使用，也可作为小型设备通风口的防护格栅使用，只要安装孔位与尺寸边界匹配，就能直接替换原有塑料格栅，金属线材的结构抗老化能力、

　　抗冲击能力都优于普通塑料网罩，在高温、多粉尘的工业工况下使用寿命更长。设计过程中针对网罩的受力场景做了简化校核，径向支撑筋的线材直径大于同心圆防护线材，在承受正面外力冲击时，支撑筋可将受力分散到整个网面与安装固定点，避免局部受力过大出现网面破损；所有线材的衔接位置都采用焊接固定，焊后做磨平处理，避免焊接凸起影响安装平整度，也防止尖锐焊渣在安装过程中划伤操作人员或设备线缆。不同于大尺寸风机网罩需要额外增加加强筋的设计，170这个尺寸规格的网罩依靠六根径向支撑与同心圆线材的组合，已经能满足常规工况下的防护强度要求，整体重量控制在较低水平，安装后不会给风机端框、设备面板带来额外的负重，也不会因为长期负重导致安装位变形。在风道匹配方面，网罩的同心圆结构对气流的导流作用是均匀的，不会像条形格栅那样产生定向的气流偏移，能保证风机进出风的气流分布均匀，避免出现局部散热死角，对于需要均匀风冷的电控柜内部元件布局来说，这种均匀导流的特性能提升整体散热效率。
