直径230mm深50mm下电式风机防护网罩

　　在工业通风散热、商用空气循环、小型机电设备排风的实际应用场景中，风机进出风端的防护结构是兼顾安全防护与通风效率的核心部件，这款直径230mm规格的下电式风机网罩，正是针对小尺寸轴流风机的安装防护需求设计的配套结构件。从实际使用场景来看，这类网罩常配套在机柜散热风机、小型岗位送风机、设备内置排风单元的外侧，一方面要避免运维人员、设备周边的杂物意外接触高速旋转的风叶造成机械伤害，另一方面要尽可能降低对气流的阻挡损耗，保证风机的额定通风量不受过多影响。

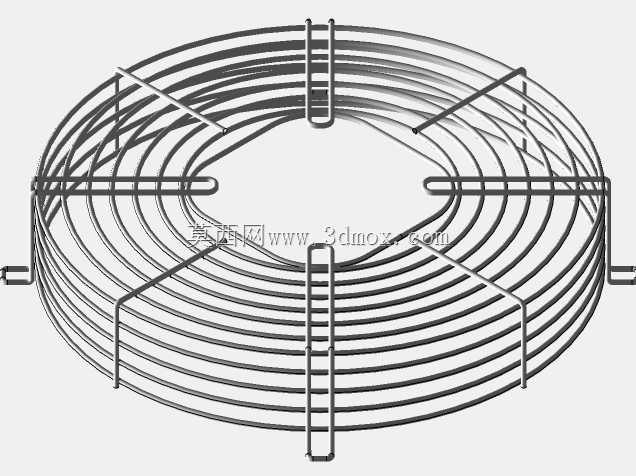

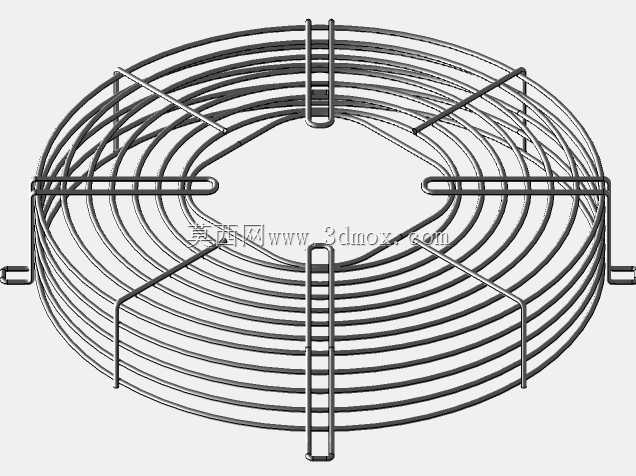

　　从设计思路上看，这款网罩采用同心环形金属丝搭配径向支撑筋的结构形式，没有采用整块冲孔板的方案，核心考量就是在保证结构抗形变能力的前提下最大化通风开孔率。同心环的间距经过反复校核，既不会因为环距过大导致手指等异物误入触碰风叶，也不会因为环距过密增加风阻、产生额外的气流啸叫。径向的支撑筋采用对称排布，在网罩的上下位置设置了专门的安装固定位，对应下电走线的结构需求，预留的走线避让位可以让风机的供电线缆从网罩下部的固定区域平顺引出，不会出现线缆被网罩金属丝挤压、磨损绝缘层的问题，这也是下电式结构区别于普通侧装、顶装网罩的核心设计点。

　　从外形尺寸与安装边界来看，这款网罩的主体外径严格匹配230mm直径的风机安装面，深度方向的50mm尺寸是经过适配验证的：既可以完全罩住对应规格风机的风叶旋转外轮廓，不会出现风叶剐蹭网罩的问题，也不会因为深度过大占用过多的设备内部安装空间，对于安装空间局促的机柜内置散热场景来说，这个深度尺寸可以很好适配常规200-250mm规格轴流风机的安装预留位。网罩边缘的固定点位采用对称式设计，安装时可以直接对齐风机法兰盘上的预留安装孔，不需要额外制作转接支架，降低现场安装的适配成本。

　　从功能特性层面来说，金属丝弯折成型的结构相比塑料注塑网罩，拥有更好的抗冲击性能与耐温性能，在设备运行产生一定环境温度的场景下，不会出现高温老化、脆裂的问题，长期使用的结构稳定性更强。网罩表面的弯折过渡处都做了圆弧处理，没有尖锐的毛边与棱角，安装运维过程中不会划伤操作人员的手部，也不会割破相邻的线缆绝缘层。同心环的排布从中心向外环逐渐调整密度，中心区域对应风机电机的位置环距稍密，外围对应风叶出风区域的环距在安全标准允许的范围内适当放大，平衡防护安全性与通风效率的双重需求。

　　在实际选型适配过程中，这类网罩除了匹配对应直径的轴流风机，也可以用在同尺寸的通风口、设备散热格栅的外侧作为防护结构，安装时只需要确认安装面的孔位对齐，固定螺丝锁紧后不会出现网罩松动、异响的问题即可。结构建模过程中，每一圈环形金属丝的直径、支撑筋的线径都经过等强度校核，在满足防护抗冲击要求的前提下尽可能减小线材线径，降低整体结构重量，同时减少材料消耗。网罩下部的走线区域专门做了内凹的避让空间，线缆引出后可以顺着支撑筋的走向排布固定，不会凸出于网罩平面影响后续的外罩安装。
