DIN603圆头方颈全螺纹紧固件结构

　　在各类钢结构、农用机械、输送设备、户外护栏的装配场景中，圆头方颈螺栓是出现频次极高的一类紧固件，和常规外六角螺栓不同，这类螺栓的方颈结构在安装时可以直接卡入被连接件的预制方孔内，拧紧螺母的过程中杆身不会跟转，对于现场没有空间握持螺栓头的装配工况来说，能大幅降低单人作业的操作难度，尤其是在桥架拼接、粮机设备壁板固定、园林防护栏安装这类需要从单侧完成锁紧的场景下，这种结构的优势体现得格外明显。

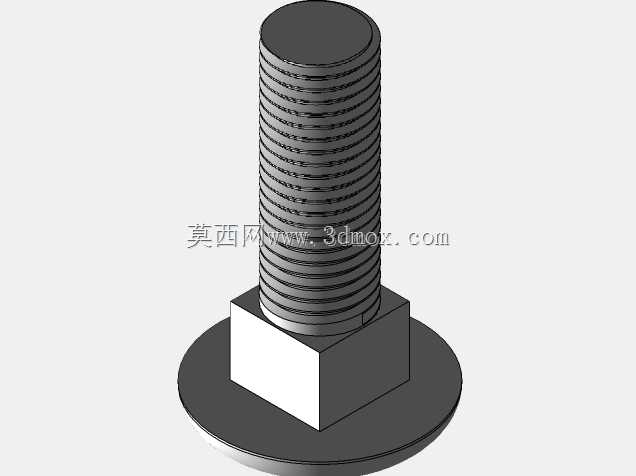

　　这次建模的全螺纹规格圆头方颈螺栓，覆盖了M5到M20的常用公称直径区间，全螺纹的设计意味着螺杆部分从方颈下端一直到螺杆末端都加工有连续螺纹，和半螺纹版本相比，全螺纹款的锁紧调节范围更大，不需要严格计算光杆段的长度来匹配被连接件的总厚度，对于被连接件叠厚存在公差波动、或者需要搭配不同厚度垫片、防松组件的装配场景来说，选型适配的灵活性要高很多，比如在输送线的导轨支架固定、薄钢板叠层连接这类工况里，经常会遇到现场实际叠厚和设计值有偏差的情况，全螺纹结构就不会出现半螺纹螺栓光杆段过长导致螺母无法锁紧到贴合面的问题。

　　建模过程中首先要注意的是头部的尺寸边界，圆头的弧面轮廓不是标准半球，而是按照DIN标准里规定的头高、头径以及弧面曲率来构建的，头部下方的方颈部分尺寸公差需要严格匹配对应公称直径的标准值，方颈的对边宽度要略大于螺杆大径，这样才能保证卡入方孔之后有足够的止转力矩，不会在大扭矩锁紧时出现方颈剪切失效或者滑转的问题。螺纹部分采用的是实际螺距的真实建模，而不是贴图修饰，这是因为很多工程师在做装配干涉检查的时候，需要确认螺纹和被连接件螺纹孔的啮合长度，尤其是在薄板攻丝连接的场景里，啮合牙数不足会直接导致连接失效，真实的螺纹牙型建模可以在装配仿真阶段就排查出螺纹啮合长度不够、螺纹干涉这类问题，避免后期加工装配时出现返工。

　　从安装边界来看，这类螺栓的圆头是大接触面积的设计，和沉头螺栓、小盘头螺栓相比，圆头的承压面更大，不需要额外加装大平垫就能分散锁紧时的压应力，对于木质构件、薄铝板、玻璃钢这类强度较低的被连接件来说，可以有效避免锁紧时头部压溃被连接件表面的问题。方颈的嵌入深度需要和被连接件的方孔深度匹配，安装后方颈要完全没入被连接件的预制孔内，保证头部的环形承压面完全贴合被连接件表面，不能出现方颈顶在孔底导致头部悬空的情况，否则锁紧后螺栓会存在附加弯矩，受载时容易在方颈和螺杆的过渡位置出现应力集中断裂。

　　在实际选型应用中，这类螺栓经常搭配法兰面防松螺母或者全金属锁紧螺母使用，在有振动的设备上比如振动给料机、农用耕整设备上，还会搭配止动垫片来避免螺母松脱。建模时也预留了标准垫片、螺母的装配基准，螺杆末端的倒角按照标准外螺纹倒角构建，方便装配时顺利导入螺母或者螺纹孔，不会出现螺纹首牙磕碰导致螺母无法拧入的问题。另外要注意的是，不同公称直径对应的方颈圆角、头部过渡圆角都有明确的尺寸要求，这些圆角位置是应力集中的高发区域，如果建模时随意简化或者省略圆角，在做有限元强度校核的时候，会得出和实际偏差很大的应力结果，误导结构设计的强度判断，所以整个模型的过渡特征都严格按照标准要求构建，没有做不合理的简化。

　　很多现场装配的师傅都有体会，这类圆头方颈螺栓在户外使用的时候，大圆弧的头部不容易积水积灰，和外六角螺栓相比，棱角更少，不容易出现锈死之后无法用扳手卡持的问题，尤其是在露天的护栏、光伏支架、户外游乐设施上，长期使用后的维护便利性要比常规外六角螺栓更好。全螺纹的设计也让后期维护更换时更方便，哪怕螺杆出现部分锈蚀，只要螺纹没有完全锈死，就可以通过旋转螺母逐步拆下，不会因为光杆段锈蚀卡滞在孔内导致螺栓只能切割拆除。
