带过滤结构的呼吸机通风散热组件

　　在医用呼吸支持设备的结构设计环节，通风散热与进气过滤的协同设计一直是容易被忽略却直接影响设备长期运行稳定性的细节，这款集成过滤结构的通风组件，正是针对医用呼吸机舱内散热、进气预处理的双重需求完成的结构设计。从实际应用场景来看，该组件通常安装在呼吸机设备舱的侧部进风位置，一方面承担舱内电源模块、气路控制板、涡轮组件的强制风冷散热职能，避免设备长时间高负荷运行时舱内积热导致元器件参数漂移、气路控制精度下降，另一方面通过前置的过滤层拦截空气中的浮尘、气溶胶杂质，避免杂质进入舱内堆积在电路板焊点、涡轮轴承部位，同时也能减少杂质随气路进入患者呼吸回路的风险，兼顾设备防护与用气安全的双重要求。

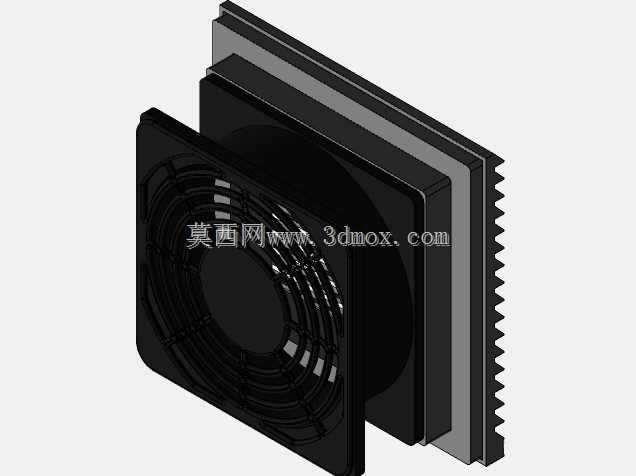

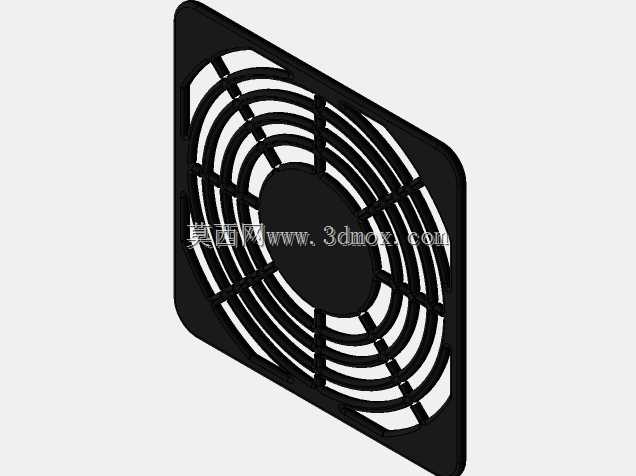

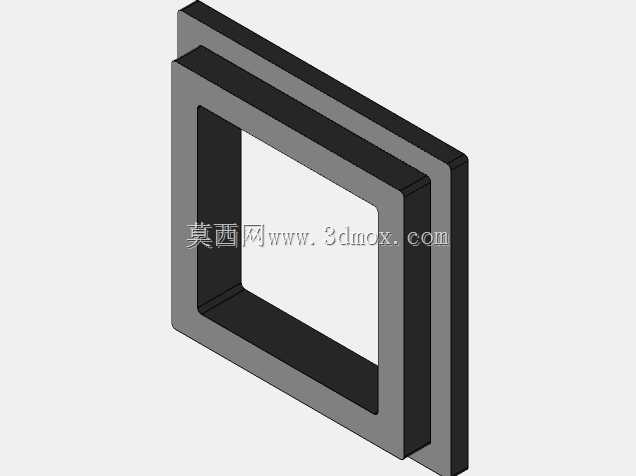

　　从功能特性上看，这款组件采用轴流风机加过滤层加防护格栅的三层叠装结构，最外侧的塑料防护格栅采用放射状筋条设计，筋条间距控制在8mm以内，既能够避免运维过程中手指误触转动的风叶造成机械伤害，也不会对进风气流造成过大的风阻损耗；中间层为可抽换的过滤介质安装槽，采用边框压合结构固定过滤棉，日常维护时不需要拆解整个风机固定结构，只需要抽出过滤层更换新的过滤介质即可完成耗材更换，大幅降低临床场景下的设备维护难度；内侧的轴流风机采用标准方型外框结构，自带四个角部安装孔位，可直接通过自攻螺丝固定在设备舱的钣金安装位上，不需要额外设计定制转接支架，减少整机的零件数量与装配工序。

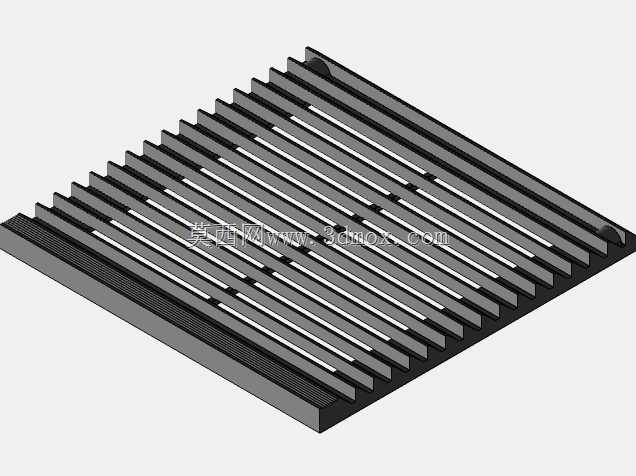

　　设计过程中，首先需要平衡通风量与过滤阻力的矛盾关系：如果过滤层的孔隙过密，虽然过滤效果更好，但会大幅提升进风阻力，导致风机实际工作点偏移，通风量下降30%以上，无法满足舱内散热的风量要求；如果孔隙过大，又无法有效拦截空气中的杂质，失去过滤防护的作用。因此在结构建模时，特意在过滤层与风机进风面之间预留了12mm的静压腔空间，让气流经过过滤层后能够在腔体内均匀稳压，再进入风机进风口，避免局部流速过高产生的风噪，同时也能减少过滤层局部阻力过大导致的风机负载升高问题。另外，组件后侧搭配的齿状散热鳍片结构，是针对设备舱内功率器件的直触散热设计，鳍片采用等间距直齿结构，齿厚1.5mm，齿间距4mm，刚好匹配轴流风机的出风流向，让气流能够顺着齿间缝隙快速带走鳍片上的热量，相比无导向的自由散热结构，散热效率能够提升40%以上。

　　从安装边界尺寸来看，整个组件的外框尺寸为120mm见方，整体叠装厚度为68mm，其中防护格栅厚度8mm，过滤层安装槽厚度15mm，风机本体厚度38mm，后侧散热鳍片突出安装面7mm，安装时需要在设备舱侧板上开设110mm见方的进风开口，四个安装孔的中心距为105mm，适配市面上绝大多数120mm规格轴流风机的通用安装尺寸，不需要对现有成熟呼吸机的舱体结构做大幅改动，就可以直接替换原有无过滤结构的纯散热风机组件，降低老产品迭代改型的设计成本。在细节结构处理上，格栅与过滤层边框、过滤层边框与风机外框、风机外框与舱体安装面之间都设计了1mm宽的密封胶条安装槽，装配时贴装泡棉密封胶条，避免未经过滤的空气从组件拼接缝隙处漏入舱内，保证所有进风都经过过滤层处理，同时也能减少风机运行时的振动传递到设备舱壳体上，降低整机运行的振动噪音，提升临床使用时的患者体验。另外，风机的供电引线从组件侧边的走线槽引出，走线槽设计为卡扣式结构，可直接将引线固定在组件侧边，避免装配时引线被夹在拼接缝隙中造成绝缘层破损，也让整机内部走线更加规整，减少线束对气流的遮挡。
