交错轴蜗轮蜗杆传动副结构设计

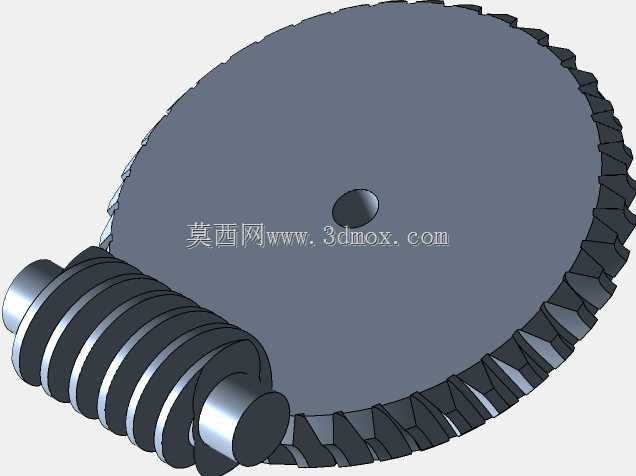

　　在各类需要大减速比、交错轴动力传递的工业场景中，蜗轮蜗杆传动副是应用极为广泛的核心传动部件，这套模型还原的是轴交角90度的标准圆柱蜗杆传动结构，完全贴合实际设备中的装配逻辑。从实际应用场景来看，这类传动结构常见于输送设备的减速单元、小型机床的进给机构、自动化生产线的分度转台驱动、起重设备的自锁式传动段，核心是利用蜗杆与蜗轮的空间交错啮合，实现两垂直轴之间的动力与运动传递，相比平行轴齿轮传动，它能在极小的安装空间内实现单级大传动比，同时具备反向自锁特性——也就是只能由蜗杆驱动蜗轮，无法通过蜗轮反向带动蜗杆，这一特性在起重、俯仰类机构中能起到天然的防坠安全作用，不需要额外加装制动止逆结构。

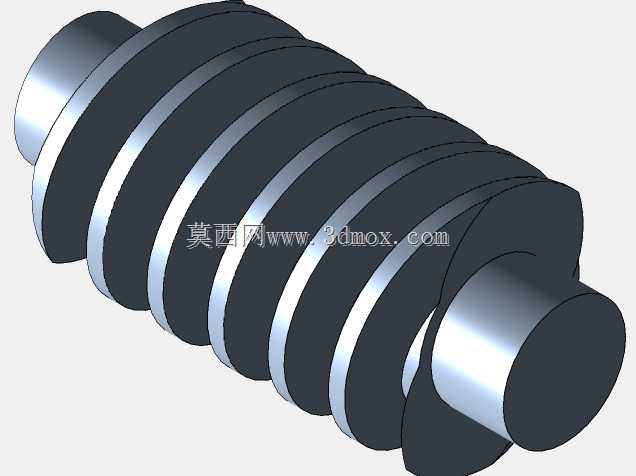

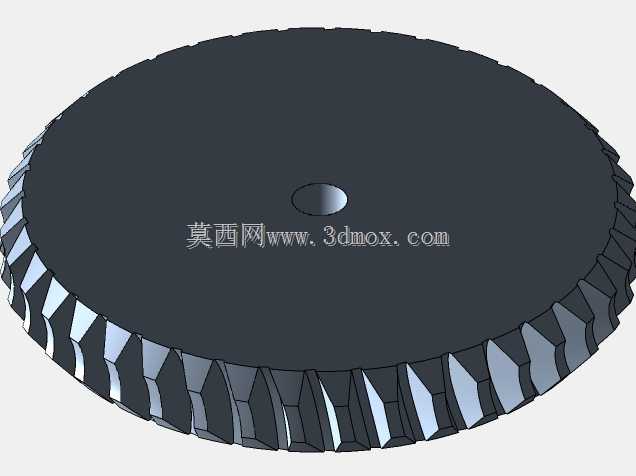

　　从设计思路上看，这套模型的蜗杆采用了类似梯形螺杆的轴向齿形，齿面为连续的螺旋曲面，蜗轮的轮齿则是沿齿宽方向呈弧形内凹，完全包覆蜗杆的啮合段，这种齿形设计是为了增大啮合接触面积，降低单位齿面的接触应力，提升传动承载能力，同时让啮合过程更平稳，减少平行轴直齿轮传动存在的啮合冲击与运行噪音。建模过程中需要严格控制蜗杆的导程角与蜗轮的螺旋角匹配，保证两者在90度轴交角下的齿面完全贴合，避免出现啮合干涉或者齿侧间隙过大的问题；蜗轮中心的定位孔与蜗杆两端的轴颈尺寸，是按照常规通用安装边界设定的，蜗轮的齿顶圆直径、蜗杆的有效啮合长度都预留了标准的安装避让空间，装配时不需要额外对壳体安装位做特殊修配，就能保证啮合中心距符合设计公差要求。

　　在实际选型使用时，需要注意这类传动副的滑动摩擦占比高，长期运行时齿面发热量大，设计时要预留润滑脂或者润滑油的存储空间，模型中蜗轮与蜗杆的啮合间隙是按照中等精度传动的公差设定，适合转速不超过1500r/min的中低速传动场景，如果用于高精度分度场景，还需要在此基础上调整齿侧间隙参数，做消隙结构设计。另外这套结构的安装边界非常紧凑，相比多级圆柱齿轮减速结构，相同传动比下的轴向与径向安装尺寸能缩小40%以上，非常适合对安装空间有严格限制的小型自动化设备，建模时还原了齿面的加工倒角、轴端的装配定位止口，完全符合实际加工的工艺要求，不存在无法落地生产的理想化结构。
