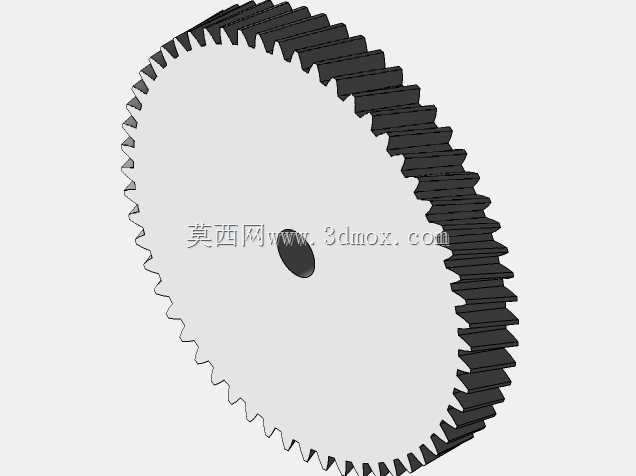

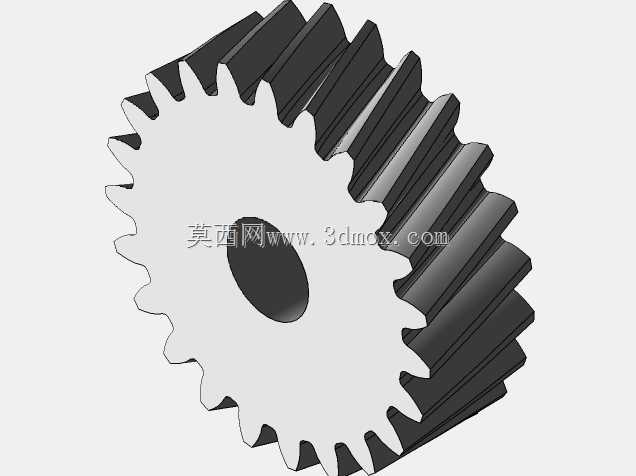

这套斜齿轮传动结构常见于各类需要平稳动力传递的工业设备中,从冶金生产线的输送辊道驱动,到轻工包装设备的主传动单元,再到机床主轴的进给传动链,都能见到这类传动结构的实际应用。不同于直齿圆柱齿轮沿齿宽方向瞬间全齿啮合的接触形式,斜齿轮的轮齿沿螺旋角方向逐步进入啮合、逐步退出啮合,整个啮合过程不存在直齿轮传动的冲击载荷,运行过程中振动与噪声水平明显更低,更适合中高速、重载的动力传递场景。
设计这套传动副时,首先要匹配配对齿轮的螺旋角参数,相啮合的两个斜齿轮螺旋角数值完全一致、旋向相反,才能保证齿面正确贴合,避免出现轴向卡滞或偏载磨损。齿宽的取值需要结合传递扭矩的大小核算,齿宽过大会导致轴向力叠加过多,提升支撑轴承的选型负载要求,齿宽过小则会降低轮齿接触强度,无法满足额定扭矩传递需求。轮齿的螺旋角选取通常控制在8°到20°区间内,螺旋角过小无法发挥斜齿轮传动平稳的优势,螺旋角过大则会产生过大的轴向分力,额外增加轴系与轴承的设计成本。

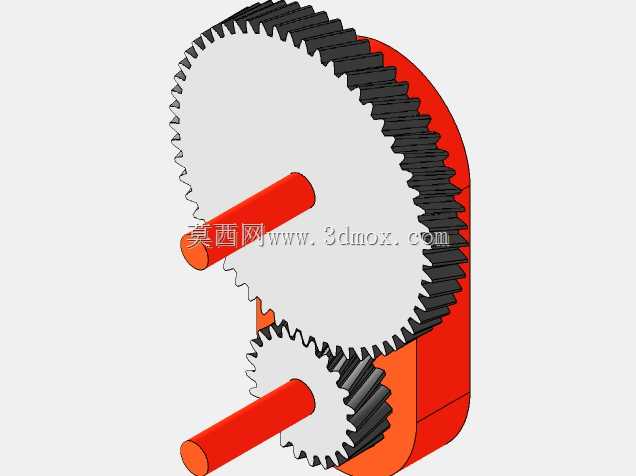

从安装边界来看,这套齿轮副采用平行轴安装形式,两个齿轮的轴线平行度公差需要严格控制在GB/T 10095规定的精度等级对应范围内,轴线偏斜会直接导致齿面接触区偏移,造成局部齿面过载,大幅缩短齿轮使用寿命。轴伸端的尺寸设计需要匹配对应规格的平键与支撑轴承,齿轮轮毂的长度要略大于安装轴段的配合长度,保证轴向固定时挡圈或轴肩能够完全压紧轮毂端面,避免运行过程中齿轮出现轴向窜动。齿轮箱的内腔尺寸需要预留足够的齿顶间隙,同时要考虑润滑油的存储空间,轮齿啮合区域要完全浸没在润滑油液面以下,保证啮合过程中齿面能够形成稳定的油膜,降低齿面磨损速率。
实际选型应用时,需要结合设备的额定输入转速、传递功率、工况系数核算轮齿的接触强度与弯曲强度,根据设备的运行精度要求选取对应等级的齿轮加工精度,对于正反转频繁的传动场景,还要额外核算轮齿的反向冲击载荷,适当提升齿面硬度与芯部韧性,避免冲击载荷下出现轮齿崩断的失效问题。支撑轴承通常选用能够同时承受径向载荷与轴向载荷的角接触球轴承或圆锥滚子轴承,抵消斜齿轮传动产生的轴向分力,保证轴系运行的稳定性。
