车辆驱动桥用差速传动齿轮箱结构设计

项目分类:齿轮 发布时间:2021-12-10 ID:449550
  • 车辆驱动桥用差速传动齿轮箱结构设计
  • 车辆驱动桥用差速传动齿轮箱结构设计
  • 车辆驱动桥用差速传动齿轮箱结构设计
  • 车辆驱动桥用差速传动齿轮箱结构设计
  • 车辆驱动桥用差速传动齿轮箱结构设计
  • 车辆驱动桥用差速传动齿轮箱结构设计
  • 车辆驱动桥用差速传动齿轮箱结构设计
  • 车辆驱动桥用差速传动齿轮箱结构设计
  • 车辆驱动桥用差速传动齿轮箱结构设计
  • 车辆驱动桥用差速传动齿轮箱结构设计

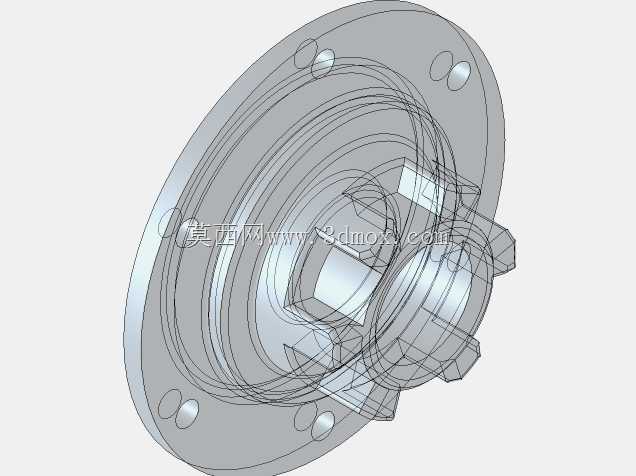

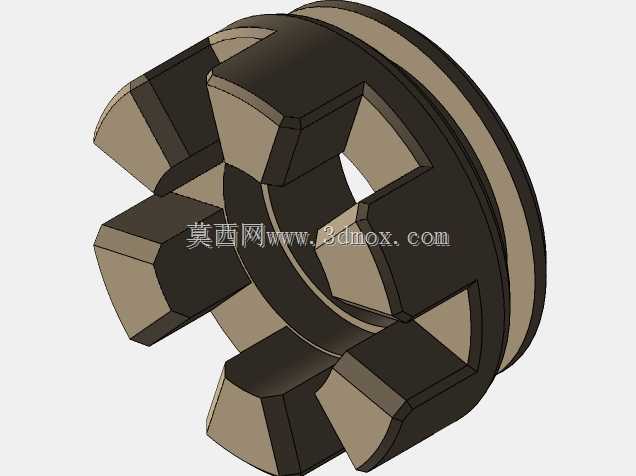

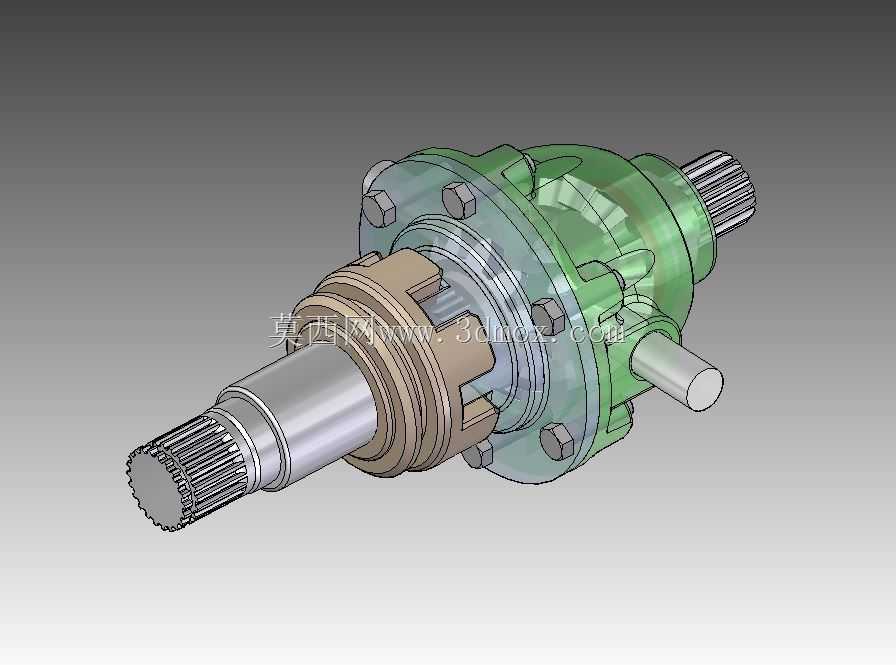

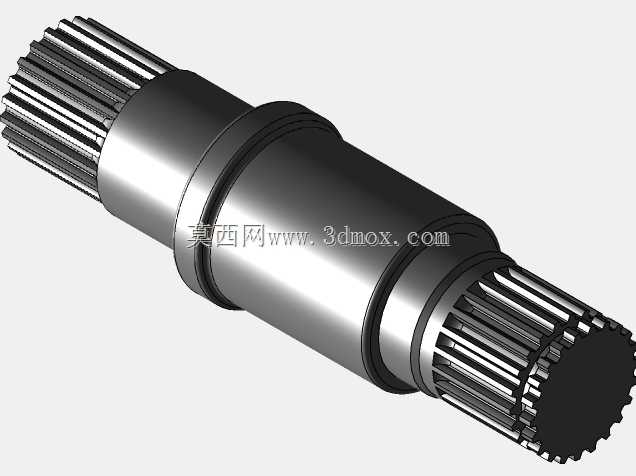

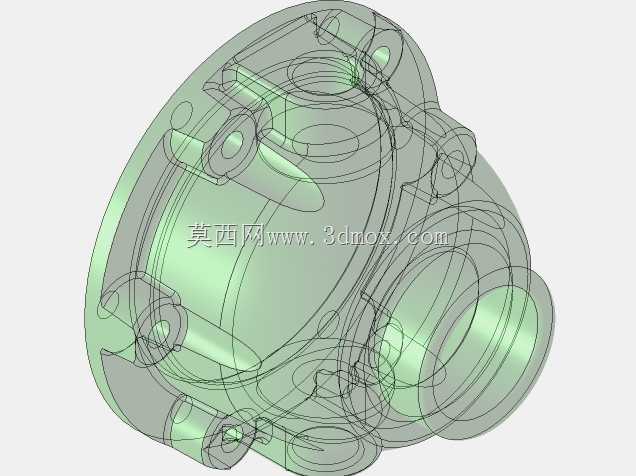

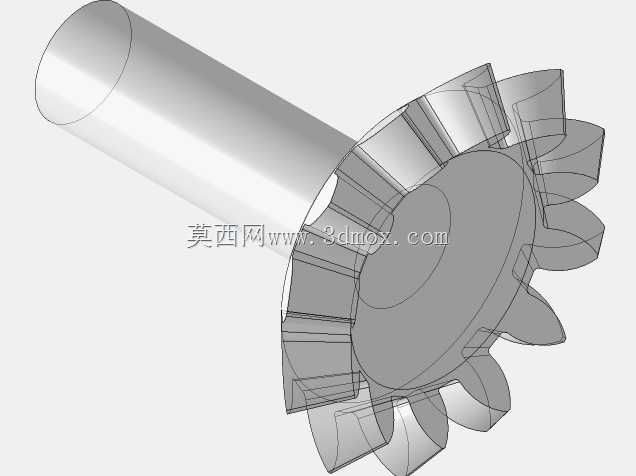

  在乘用车辆、商用载重车辆的驱动桥传动链路中,差速齿轮箱是承担动力分流、扭矩适配的核心部件,其结构合理性直接决定车辆转弯工况、非平整路面行驶时的轮胎磨损速率与传动系统稳定性。这套差速齿轮箱的设计围绕对称式锥齿轮差速原理展开,核心功能是在将主减速器输入的扭矩传递至两侧驱动轮的同时,允许两侧驱动轮以不同转速旋转,避免车辆转向时轮胎出现滑拖、跳磨等问题。从结构布局来看,该差速箱采用整体式差速器壳设计,壳体通过螺栓紧固实现左右半壳的刚性连接,壳体上预留的主减从动齿轮安装止口可与主减速齿轮精准配合,保证动力输入的同轴度要求。输入花键轴采用渐开线花键结构,可与传动轴输出端实现无侧隙啮合,花键参数匹配商用车常用的传动接口规格,

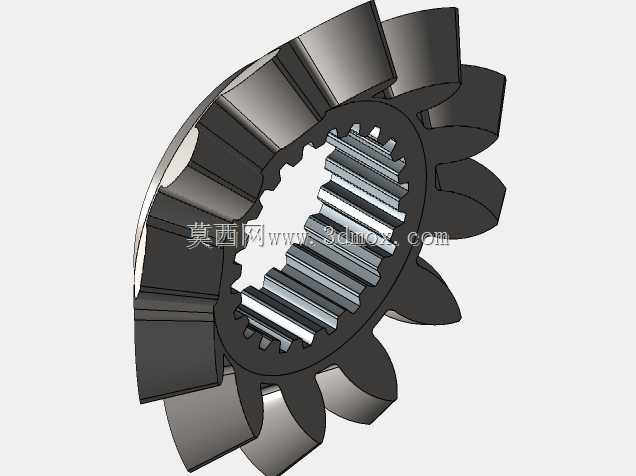

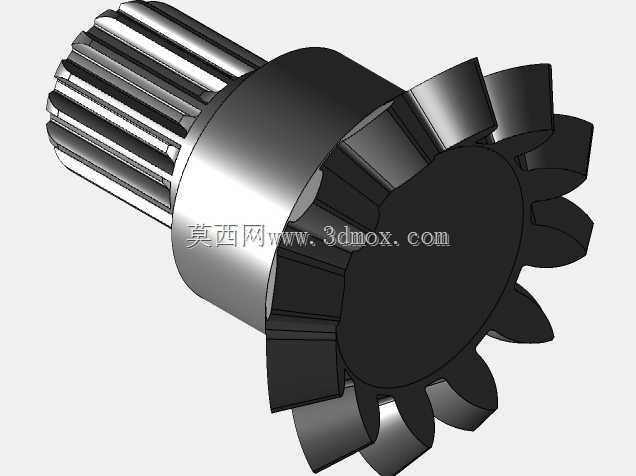

  安装时无需额外定制转接部件。两侧输出端同样采用花键结构与半轴连接,花键的有效啮合长度经过校核,可承受额定工况下的扭矩冲击,避免花键齿面出现压溃、磨损失效。差速器内部的行星齿轮与半轴齿轮采用等模数等压力角设计,行星齿轮轴与差速器壳的配合采用过盈配合加定位销的固定方式,可承受车辆急加速、急减速时的冲击载荷,齿轮啮合侧隙控制在合理区间,既保证传动过程无卡滞,又避免侧隙过大导致的传动异响。十字轴式的行星齿轮安装结构可保证四个行星齿轮受力均匀,在大扭矩输出工况下不会出现单齿过载的问题。从安装边界来看,差速器壳的外圆直径、轴承安装位的轴颈尺寸均匹配主流驱动桥的桥壳安装空间,两端轴承位的同轴度公差控制在0.02mm以内,

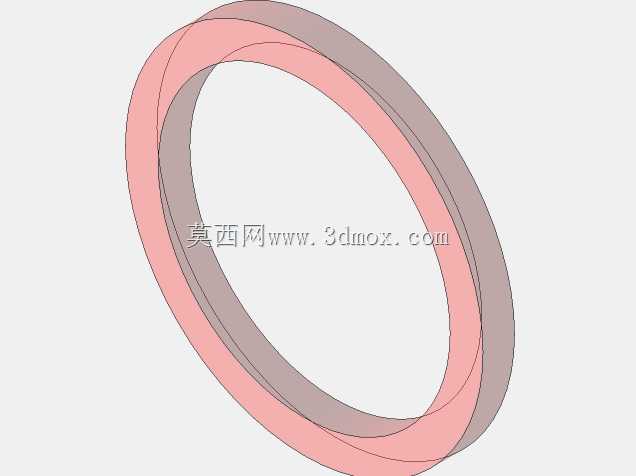

  可保证装配后轴承运转无偏载,延长轴承使用寿命。差速器壳上的螺栓孔位置度经过严格校核,装配时可实现与主减从动齿轮的快速对位,无需反复调整安装角度。在实际应用场景中,该结构的差速齿轮箱可适配前置后驱、四驱车型的前后驱动桥,在非铺装路面行驶时,差速器可自动调整两侧车轮的转速差,保证轮胎始终与地面保持良好接触,提升车辆的通过性;在高速转弯工况下,差速器的扭矩分配特性可让内侧车轮转速低于外侧车轮,避免轮胎与地面的滑动摩擦,既降低轮胎损耗,又提升转向过程的操控稳定性。设计过程中针对差速器齿轮的润滑做了专门考虑,差速器壳上开设的润滑油道可让桥壳内的齿轮油顺利进入齿轮啮合部位,在车辆行驶过程中实现持续润滑,避免齿轮出现干磨烧蚀的问题。行星齿轮背面与差速器壳之间加装的减摩垫片,可承受齿轮转动时的轴向推力,降低齿轮背面与壳体的磨损速率,垫片采用耐磨铜合金材质,长期使用后磨损量极小,可大幅延长差速器的维护周期。
