内啮合直齿轮传动副结构设计

项目分类:齿轮 发布时间:2021-12-10 ID:449556
  • 内啮合直齿轮传动副结构设计
  • 内啮合直齿轮传动副结构设计
  • 内啮合直齿轮传动副结构设计

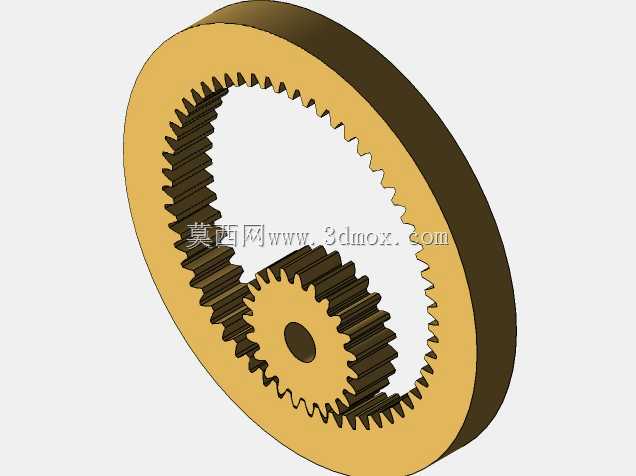

  这套内啮合直齿轮传动结构,是平行轴传动场景里应用极广的基础传动单元,和外啮合直齿轮传动相比,内啮合的结构布局更紧凑,相同传动比下占用的径向安装空间更小,在小型减速机构、机床进给传动单元、轻工设备的动力传输工位里都有大量应用。从实际使用场景来看,这类内啮合直齿轮副常被布置在封闭的齿轮箱腔体内,依靠齿面的连续啮合传递旋转扭矩,因为两齿轮转向相同,传动过程中的齿面滑动率更低,运行时的磨损速率比同参数外啮合副更平缓,适合中低转速、载荷平稳的动力传输工况。设计这类齿轮副时,首先要确定合理的变位系数,避免内齿圈和小齿轮发生根切或者齿顶干涉,内齿圈的齿顶圆、齿根圆尺寸要和小齿轮的参数严格匹配,保证啮合过程中重合度处于合理区间,

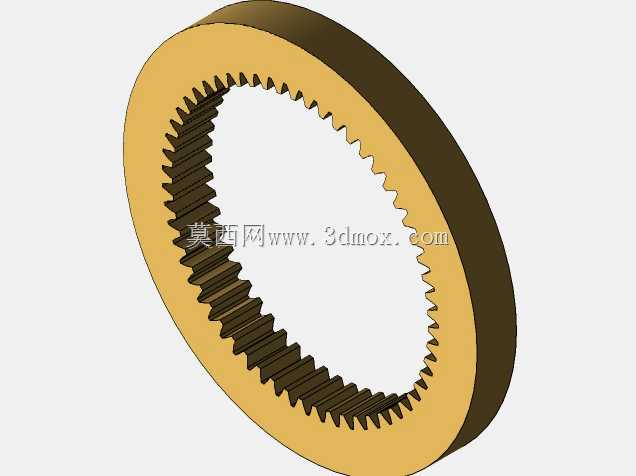

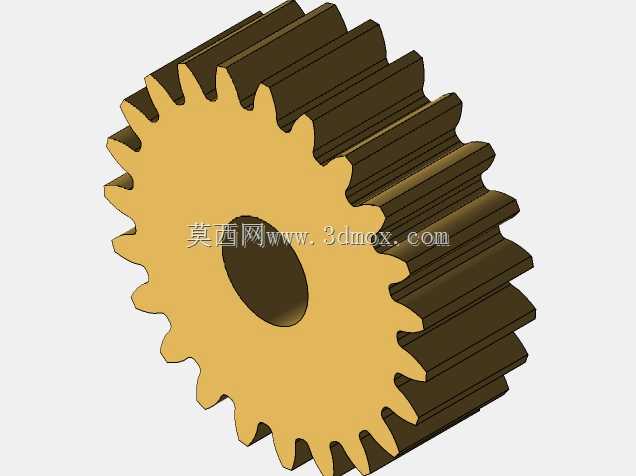

  降低传动过程中的冲击和噪音。从安装边界来看,内齿圈通常作为固定件或者输出件使用,外圆可设计过盈配合面或者定位止口,和箱体的安装位实现同轴定位,小齿轮的中心孔可根据安装需求设计成键槽孔、花键孔,和输入轴实现周向固定,两齿轮的中心距公差需要严格控制,中心距偏大会导致齿侧间隙过大,传动回程误差增加,中心距偏小则会加剧齿面磨损,甚至出现卡滞无法转动的问题。齿向方向的尺寸要匹配传动扭矩的大小,齿宽过窄会导致单位齿面载荷过大,容易出现齿面点蚀、断齿失效,齿宽过宽则会提高对齿轮加工、安装的同轴度要求,容易出现齿向载荷分布不均的问题。实际建模过程中,齿廓曲线采用标准渐开线生成,齿根过渡圆角按照加工工艺要求设置合理数值,避免应力集中,

  齿顶倒角处理能够减少啮合起始阶段的刚性冲击,提升传动平稳性。这类传动结构的传动效率高,加工工艺成熟,不需要特殊的定制刀具就能完成批量加工,维护成本低,在常规的机械传动设计中,只要载荷、转速、安装空间匹配,优先选用这类内啮合直齿轮副能够有效压缩设备的整体体积,降低传动单元的制造成本。在选型适配时,需要结合输入转速、额定传递扭矩、工况载荷系数核算齿轮的接触强度和弯曲强度,确保在额定工况下齿面不会出现过早失效,同时要匹配对应的润滑方式,中低速工况可采用油脂润滑,转速稍高的场景则采用浸油润滑,保证齿面啮合区域有足够的油膜覆盖,降低摩擦损耗。
