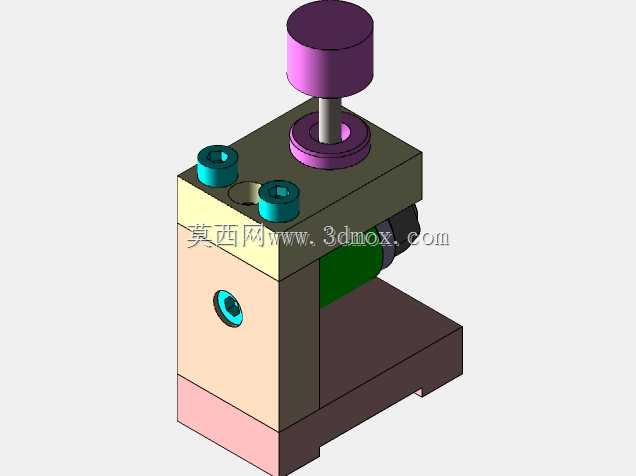

圆柱零件钻孔加工用角板定位夹具

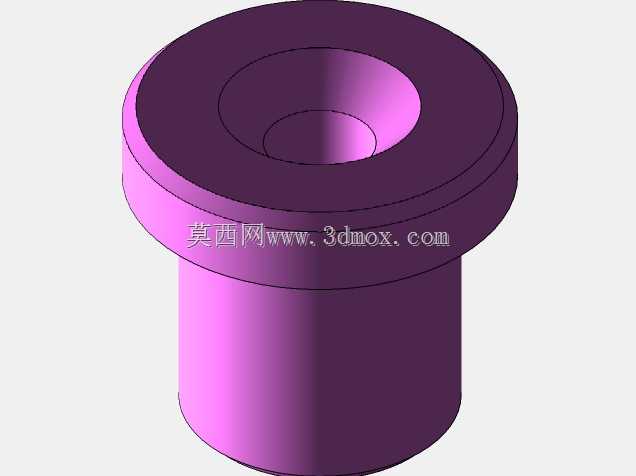

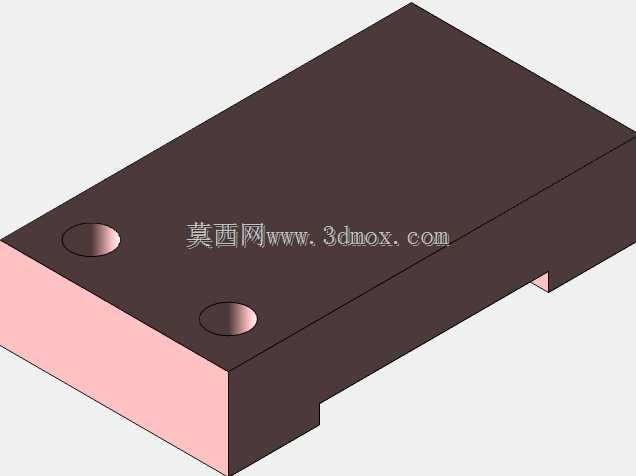

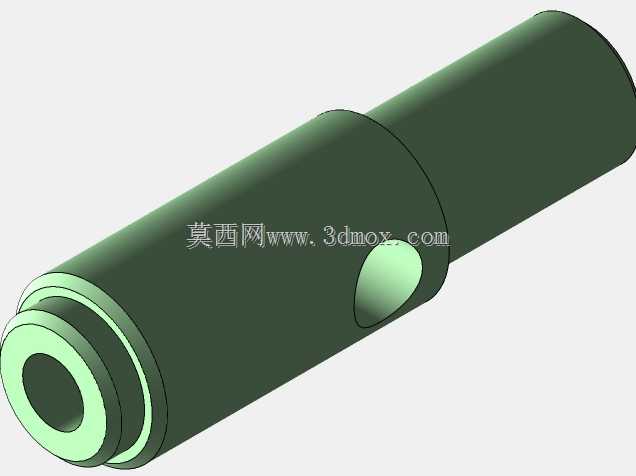

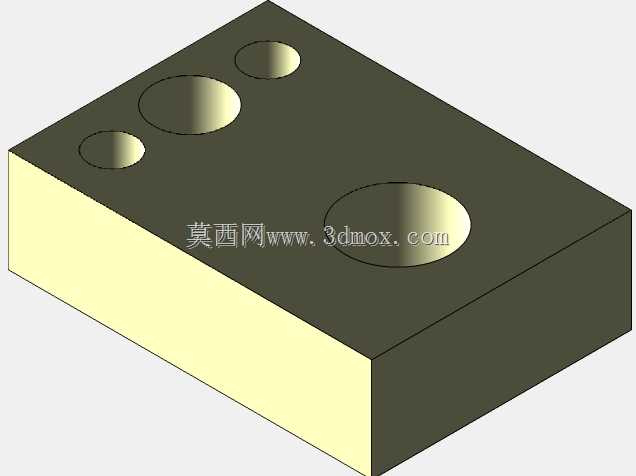

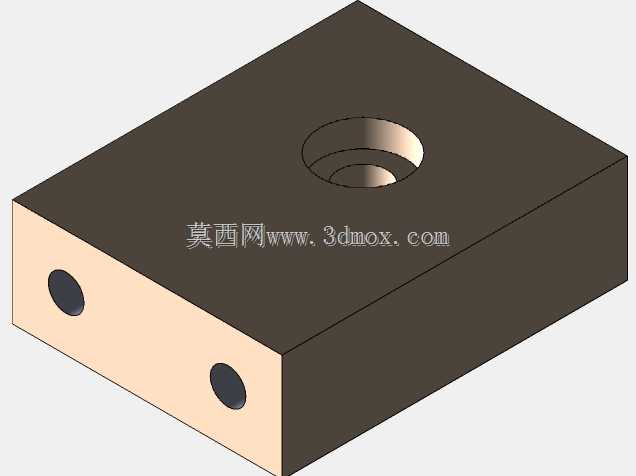

　　在轴类、套类圆柱零件的钻削加工场景中，常规平口钳装夹易出现工件转动、钻孔轴线偏移的问题，这类角板夹具正是针对该类加工痛点设计的专用装夹单元，可直接安装在普通钻床、台式钻床的工作台T型槽上，适配小批量圆柱零件的径向孔加工工序。夹具整体采用L型角板作为基体承托结构，底部安装面预留了两个螺栓沉孔，可配合T型螺栓完成与机床工作台的固定，安装边界控制在120mm×80mm×150mm范围内，不会占用过多工作台操作空间，适配多数中小型钻床的装夹行程要求。夹具上部设置的螺旋压紧组件，顶部为手动旋拧的压头结构，转动压头即可带动压杆下行，将放置在定位槽内的圆柱零件牢牢压合在角板的垂直定位面上，压紧行程预留15mm，

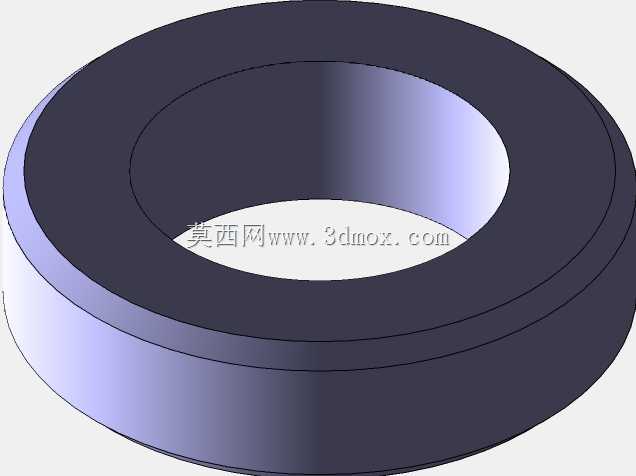

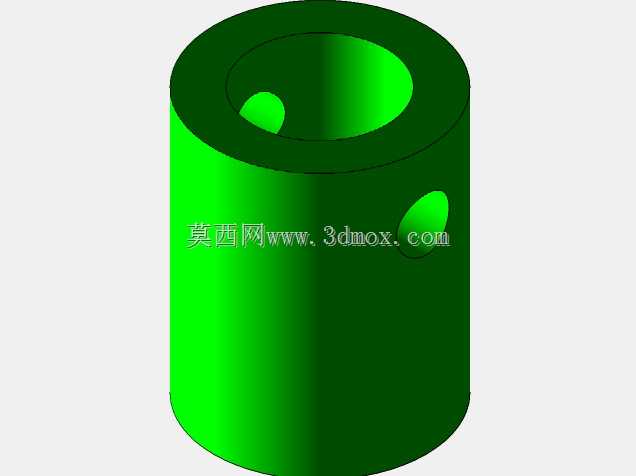

　　可适配直径10mm-30mm范围内的圆柱类零件装夹，无需更换压头即可覆盖常规小规格轴套零件的装夹需求。侧面设置的侧向顶紧结构可对零件的轴向位置进行限位，避免钻削过程中零件受轴向切削力出现窜动，保证钻孔的轴向位置精度。设计时特意将钻套引导孔与角板定位面做了垂直精度校准，钻头可通过引导套直接对准待加工位置，无需人工反复划线找正，能将单件装夹找正时间压缩至10秒以内，同时钻套的引导作用可避免钻头入钻时出现滑移，有效降低孔位超差、钻头崩损的概率。夹具的各活动配合面均预留了0.02mm的装配间隙，长期使用后可通过拆卸更换磨损的压头、钻套配件完成维护，无需整体报废，整体结构无复杂异形零件，常规铣削、磨削加工即可完成全部零件的制作，加工成本较低，

　　适合小型机加工车间自制使用。在实际加工场景中，这类夹具可替代通用装夹工具完成圆柱零件径向孔的批量加工，装夹刚性足以承受高速钢钻头的常规钻削参数，加工出的孔位位置度可稳定控制在0.1mm以内，满足一般机械零件的钻孔精度要求，无需后续额外的钳工修正工序。
