带长摆杆微动行程检测开关结构

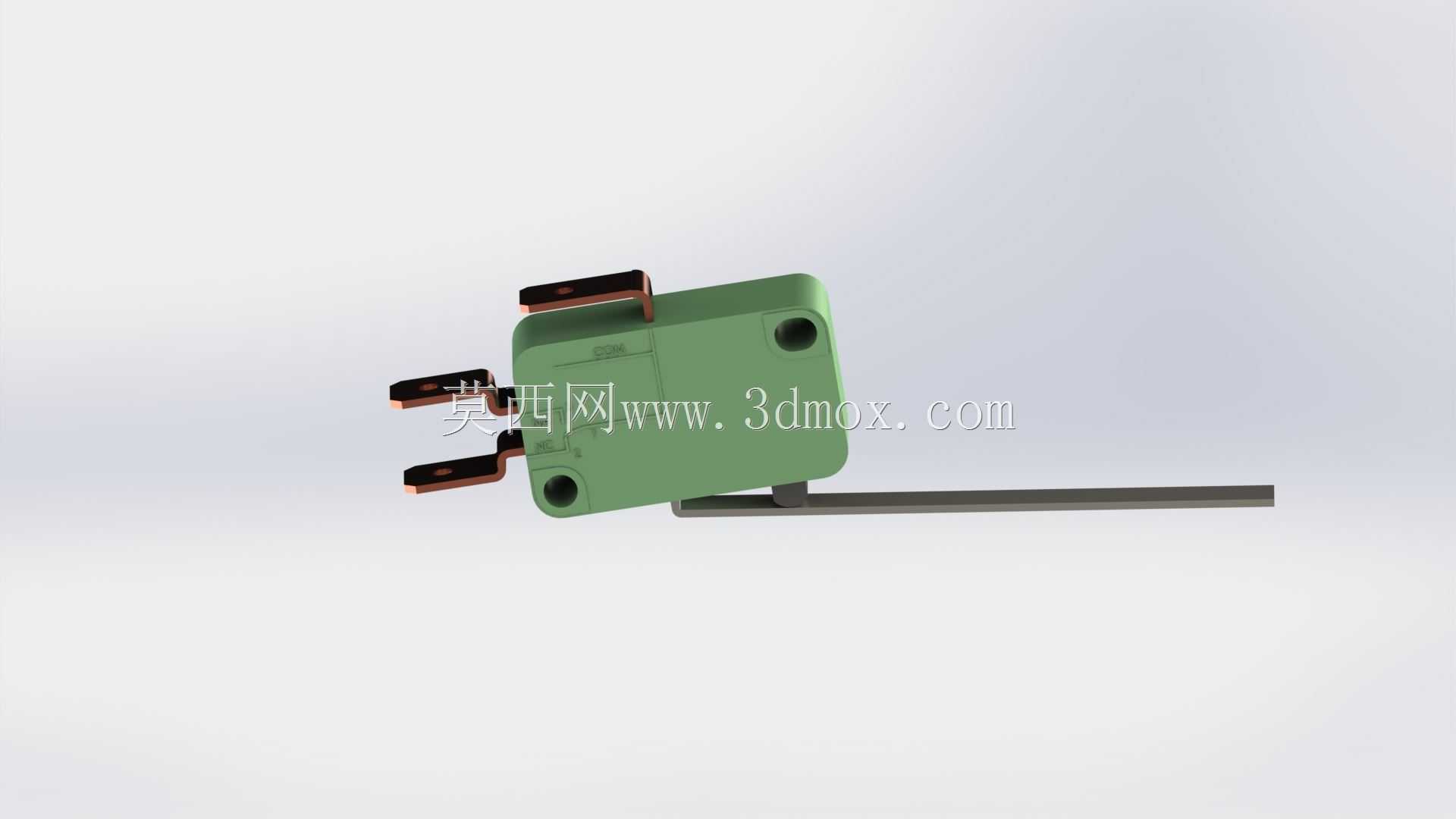

　　这类带长摆杆的微动检测元件，常被布置在自动化产线的物料到位检测工位、家电门体闭合检测位置、小型机电设备的行程限位点位中，依靠摆杆被外力触碰后触发内部触点通断，完成电信号的切换，相比普通直柄微动开关，长摆杆结构拥有更大的触发接触范围，不需要被检测件精准对准开关触发点，只要在摆杆摆动行程范围内触碰即可完成信号触发，对安装位置的公差容忍度更高，很适合用在物料位置存在小幅偏移、被检测件运动轨迹存在一定偏差的场景中。从结构设计来看，主体采用绝缘工程塑料壳体，既可以实现内部导电触点与外部安装结构的电气隔离，也能为内部的弹簧、动触片、静触点提供稳定的支撑防护，壳体上预留的两个安装孔为沉孔设计，安装时螺丝头部可以完全沉入孔内，

　　不会突出壳体表面干扰摆杆运动或是周边部件的排布，安装孔的中心距按照行业通用的微动开关安装尺寸设计，可以直接替换同规格的其他触发形式微动开关，不需要重新调整安装板的孔位布局。伸出的三个插片式接线端采用标准间距排布，适配常规的快插接线端子，现场接线时不需要焊接，直接将端子压接在导线上后插入插片即可完成接线，能大幅提升现场装配的效率，插片表面做了镀锡处理，既可以降低接触电阻，也能避免长期使用后氧化导致的接触不良问题。长摆杆采用薄金属片冲压成型，自身具备一定的弹性余量，当被检测件的触碰行程超过开关额定触发行程时，摆杆可以通过自身的微量形变吸收多余的位移量，避免刚性冲击直接传递到开关内部的触发机构上，有效延长内部触点与弹簧结构的使用寿命，

　　摆杆的触发角度经过匹配设计，只需要很小的摆角即可完成触点的通断切换，触发响应速度快，动作行程短，不会因为摆杆过长导致触发滞后。在实际选型安装时需要注意，摆杆的安装方向要与被检测件的运动方向匹配，确保被检测件触碰摆杆时的施力方向与摆杆摆动平面一致，避免侧向力作用在摆杆上导致摆杆变形甚至断裂，同时要预留足够的摆杆摆动空间，不能有其他结构件在摆杆的运动路径上形成干涉，开关的安装面要保持平整，避免锁紧安装螺丝时壳体发生形变，挤压内部的触片结构导致动作卡滞、触点接触不良等问题。内部的触点采用银合金材质，具备一定的带载能力，可以直接通断小功率的控制回路信号，不需要额外搭配中间继电器转接，简化外围控制电路的布线复杂度。
