参数化易格斯电缆拖链接头结构设计

　　该款电缆拖链接头是拖链系统的端部连接组件，主要应用在各类需要往复移动的机电设备线缆布设场景中，比如自动化生产线的滑台走线、机床移动轴的线缆防护、工业机器人关节处的管线排布、物流分拣设备的移动单元布线等场景，用来衔接拖链主体与设备固定端、移动端的安装基面，实现拖链的稳定固定，同时为内部穿行的电缆、气管、液压油管提供端部过渡防护，避免管线在拖链往复弯折过程中出现端部拉扯、磨损、错位的问题。

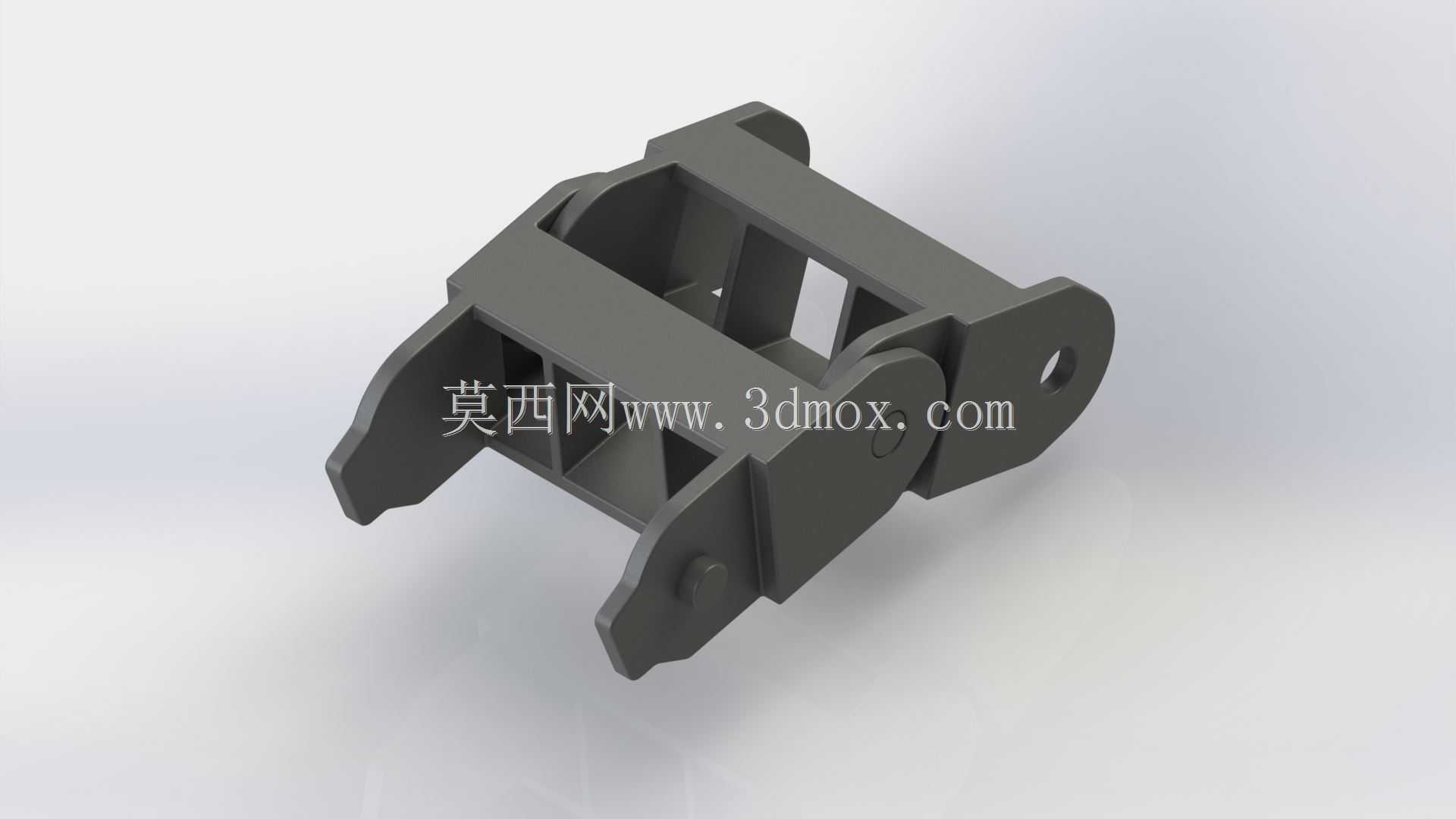

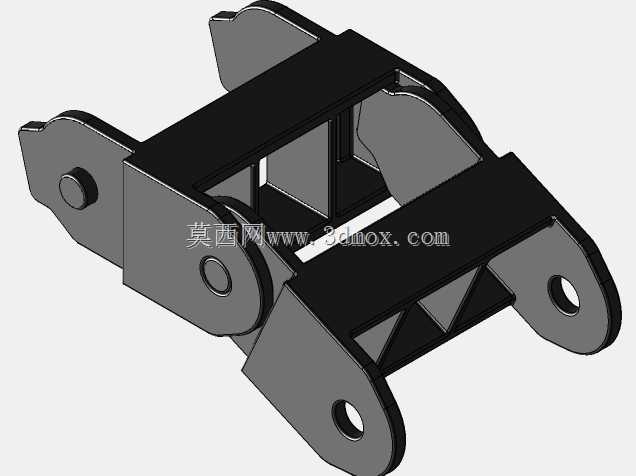

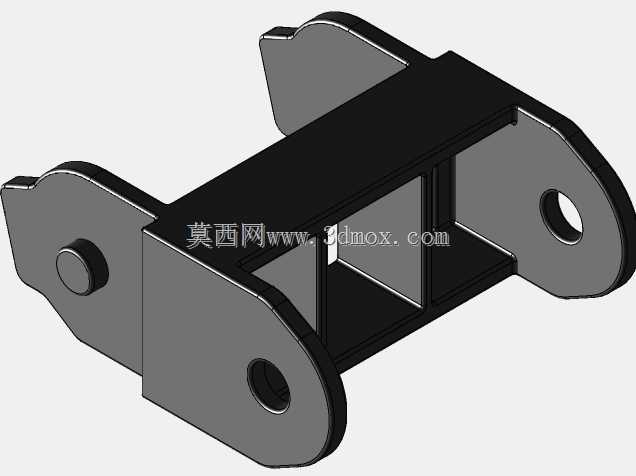

　　从结构设计来看，该接头采用双侧带安装孔的耳板结构，安装孔位可适配常规的螺栓固定方式，与拖链主体的连接端采用卡扣铰接式结构，和同规格的IGUS 10.3系列拖链链节可实现无额外紧固件的快速拼接，铰接处的间隙经过公差匹配，既保证链节转动时的灵活度，又不会出现松脱晃量，能适配拖链在水平、垂直甚至悬空布设场景下的弯折需求。接头的内部型腔做了圆弧过渡处理，没有尖锐棱角，线缆穿入时不会被刮伤绝缘层，型腔的宽度与高度和对应规格拖链的内槽尺寸完全匹配，不会出现线缆在端部卡滞的情况。

　　设计过程中优先考虑了安装边界的适配性，接头的整体外轮廓尺寸紧凑，安装耳板的突出长度经过优化，在保证螺栓安装操作空间的前提下，尽可能缩小端部占用的安装空间，适合设备内部安装空间局促的布线场景。接头的铰接转动角度范围和同系列拖链的弯折半径匹配，不会出现端部干涉导致拖链无法达到最小弯折半径的问题。材质选用上适配工程塑料拖链的常用耐磨增强尼龙材质，和链节材质的热膨胀系数一致，在不同温度工况下不会出现拼接处卡滞或间隙过大的问题。

　　在实际设备选型应用中，该接头作为拖链系统的端部固定件，需要根据设备移动行程的弯折半径、内部穿行管线的总直径来匹配对应规格，安装时需要保证两端接头的安装面平行，避免拖链运行时出现侧向扭曲，加剧链节磨损。该参数化结构可通过调整安装孔间距、型腔尺寸、铰接轴直径快速适配不同规格的同系列拖链，减少重复建模的工作量，结构上的加强筋布置在受力集中的耳板与主体衔接位置，能承受拖链高速往复运动时的拉扯力，避免长期运行后出现接头断裂的故障。
