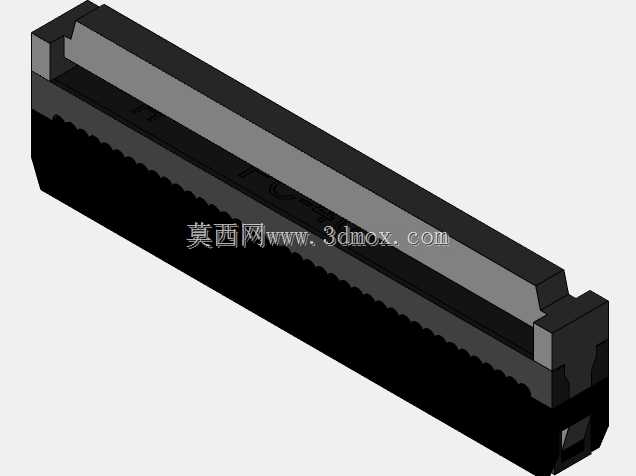

40芯Conctor扁平电缆FC连接器结构设计

　　在工业控制板卡互联、测试治具内部走线、小型电气设备信号传输场景中，这类40芯扁平电缆连接器是高密度信号传输的常用互联部件，相比圆形接插件，它能在极小的安装宽度内完成多路信号的并行对接，大幅压缩设备内部的走线占用空间。从实际使用场景来看，这类连接器常被用在工控IO板与外接端子台的信号对接、老旧设备的板卡级维修替换、小型自动化设备内部的主控板与驱动模块连接环节，对接时无需额外拧接固定件，依靠插接端的卡扣结构就能实现线缆与板端的可靠锁紧，避免设备运行过程中受振动影响出现接插松脱、信号中断的问题。

　　设计这类连接器结构时，首先要匹配标准0.05英寸间距的扁平线缆规格，插针的排布精度直接决定对接时的导通可靠性，每根插针的位置度公差需要控制在0.05mm以内，避免插针偏位导致的插接受阻、针脚弯折问题。连接器的主体采用上下两层扣合的结构设计，下层基座承载所有金属插针，插针尾部设计有刺破式压接结构，装配时不需要提前给线缆剥除绝缘层，直接将扁平线缆对齐放入基座槽位后，扣合上盖就能通过压接结构刺破线缆绝缘层实现电气导通，这种结构能大幅降低现场装配的工序复杂度，不需要专用焊接设备就能完成线缆端的快速组装。

　　从安装边界来看，这款连接器的整体外形为长条形窄边结构，长度方向对应40芯针脚的排布总宽度，厚度方向控制在较低尺寸，能适配设备内部板卡之间间距较小的安装场景，插接端的导向槽设计能避免插反，操作人员对接时不需要反复核对针脚序号，顺着导向结构推入就能完成正确对接。连接器的外壳材质选用耐磨绝缘的工程塑料，能在-20℃到80℃的常规工业环境温度下保持结构强度，不会出现壳体变形导致的插针移位问题，金属插针表面做镀金处理，降低长期使用后的接触电阻，避免信号传输过程中出现压降过大、接触不良的问题。在实际选型适配时，需要注意板端焊盘的排布要与连接器插针位置完全对应，焊盘尺寸要匹配插针的焊接端直径，过波峰焊时的温度曲线要适配塑料壳体的耐温阈值，避免焊接过程中壳体受热变形影响后续接插配合。
