12英寸专业音乐会扬声器低音单元

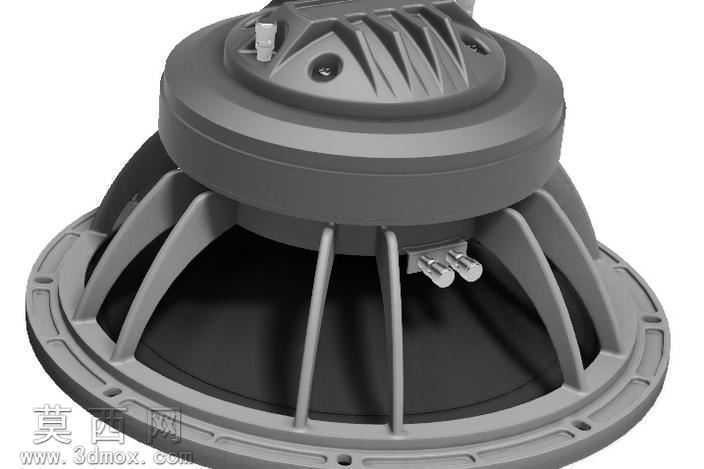

本模型为12英寸专业音乐会扬声器低音单元，采用三维建模软件完成全参数化结构设计，完整还原了专业低音喇叭的全部核心构造。建模阶段首先依据专业扬声器的工程尺寸规范，搭建了整体装配基准坐标系，先完成盆架主体的曲面建模：盆架采用多辐条镂空式铸铝结构设计，辐条采用流线型过渡造型，既保证了整体结构强度，又能有效降低盆架自身的谐振干扰，建模时对每根辐条的拔模角度、圆角过渡都做了精准约束，边缘的安装法兰盘预留了均匀分布的安装孔位，可直接适配标准12英寸音箱的箱体安装尺寸。磁路部分的建模还原了厚重的T铁与华司结构，顶部的磁钢散热盖设计了多道平行散热鳍片，建模时对鳍片的间距、厚度都做了参数化设置，可根据不同功率需求调整散热面积，磁路底部的接线端子采用双接线柱设计，预留了焊片安装位，还原了专业喇叭的接线结构。振膜部分采用锥盆造型，折环采用半圆弧悬边设计，建模时通过曲面放样完成折环的弹性形变预留结构，弹波部分的环形支撑纹理也做了细节还原。材质渲染阶段，盆架赋予磨砂铸铝材质，调整金属粗糙度与反光度参数还原铸铝的哑光金属质感，磁钢部分赋予黑色烤漆金属材质，散热鳍片做了细微的金属拉丝纹理处理，振膜部分采用复合纸盆材质，调整漫反射参数还原纸盆的哑光纤维质感，折环与弹波部分赋予橡胶与编织材质，调整凹凸贴图还原表面的细微纹理。整体设计完全适配专业演出级音箱的机柜安装需求，所有结构尺寸均符合专业电声器件的行业规范，模型装配关系完整，各部件可单独拆分编辑，可用于专业音箱产品的结构验证、外观展示与生产参考。
