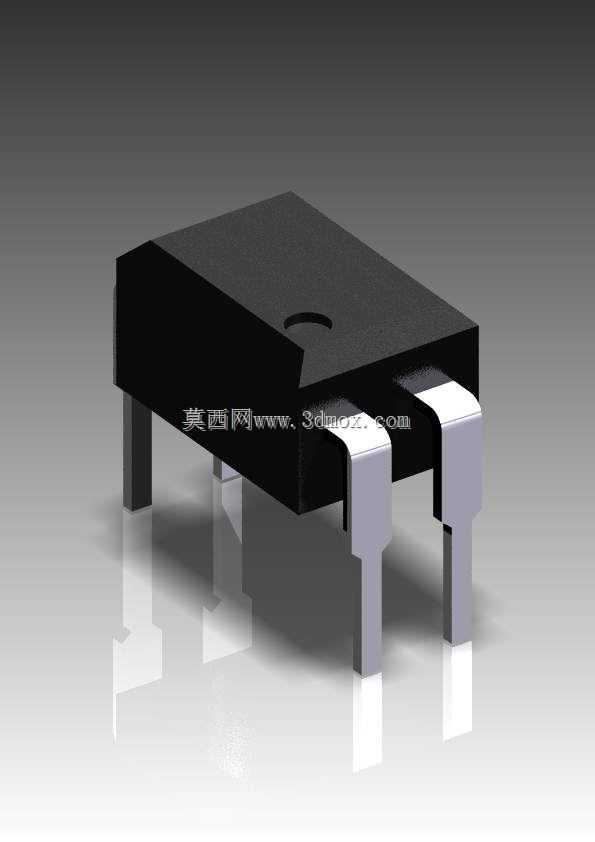

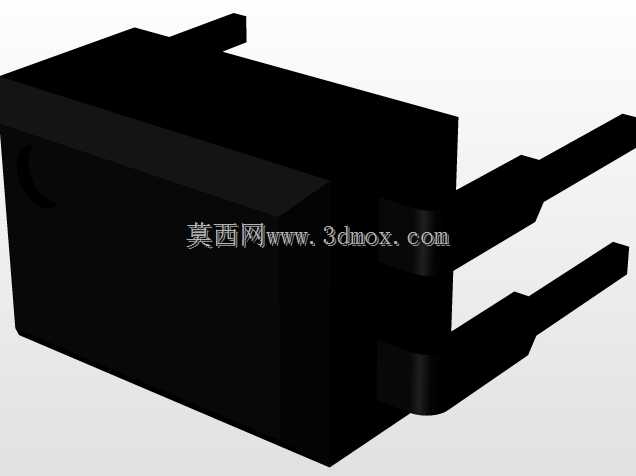

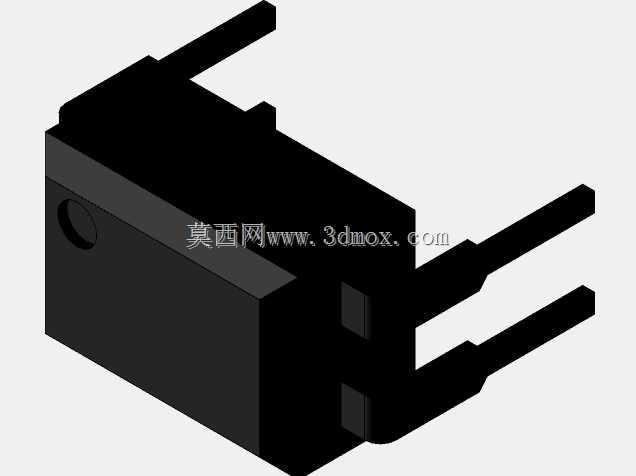

直插式四引脚电子元件封装结构

项目分类:通用机械零部件 发布时间:2021-12-10 ID:450480
  • 直插式四引脚电子元件封装结构
  • 直插式四引脚电子元件封装结构
  • 直插式四引脚电子元件封装结构

  这类四引脚直插封装结构,广泛应用在消费电子、工业控制板卡、电源模块的电路板组装环节,是小功率半导体器件最常用的封装载体之一,日常接触的充电器、工控PLC输入输出板、小型家电控制板上都能见到同结构封装的器件。从实际电路装配的角度看,这类封装的引脚采用平直冲压成型设计,引脚间距遵循通用直插元件的排布规范,能够适配市面上绝大多数通用PCB板的孔位设计,波峰焊、手工焊都能顺利完成装配,不需要定制特殊的焊接治具,批量生产时的装配容错率较高。封装主体采用耐热绝缘塑压材质成型,主体上预留的定位圆孔,是为了在部分需要加固安装的场景下,配合塑料卡扣或者螺丝将器件本体固定在PCB或者散热支架上,避免设备在运输、长期震动工况下出现引脚脱焊、

  器件移位的问题。三个外露的成型引脚采用镀锡铜基材冲压而成,引脚的折弯角度经过反复验证,既能够保证插件时引脚顺利穿过PCB孔位,又能在焊接完成后提供足够的机械支撑力,抵消不同材质热胀冷缩带来的应力拉扯,减少长期使用后的虚焊风险。设计这类封装结构时,首先要匹配内部芯片的尺寸边界,保证塑封过程中内部焊线不会被挤压移位,同时要控制引脚的共面度误差,避免插件时出现个别引脚无法穿过焊盘孔的问题;主体的外形棱角做了小圆弧过渡处理,减少塑封过程中的应力集中,降低温湿度变化下壳体开裂的概率。从安装边界来看,这类封装在PCB板上占用的投影面积较小,引脚伸出板面的长度控制在通用焊接要求范围内,焊接后剪脚工序不需要额外调整刀具参数,

  适配常规的电子组装生产线工艺要求;壳体表面的平整区域可以用来丝印器件型号、参数标识,方便生产过程中的物料核对以及后期维修时的器件识别。不同于表贴封装的器件,这类直插四引脚封装的结构强度更高,在一些插拔频次较高、工况震动较强的设备里,相比同规格表贴器件有着更好的连接可靠性,同时本身的塑封壳体能够起到基础的绝缘防护作用,避免相邻器件之间出现短路风险,在对成本敏感、可靠性要求适中的电路设计场景中,这类封装结构的器件一直是选型的优先选项。
