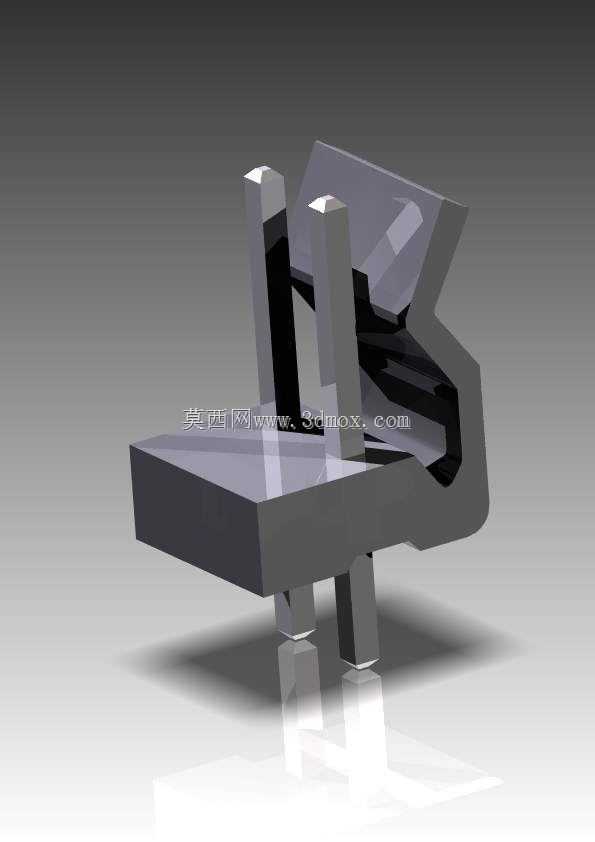

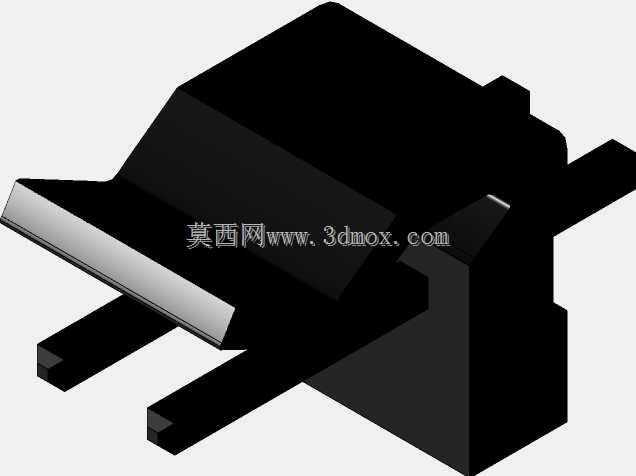

这款CH3双过孔连接器主要应用在低压电气控制回路、小型工控设备内部的线束接驳场景,常见于PLC输入输出端子排扩展、传感器信号转接、小型电源模块的输出分线位置,用来实现多股导线的快速对接与固定,避免导线直接铰接带来的接触不良、绝缘破损风险。从结构设计来看,主体采用一体式绝缘基座搭配两个平行布置的导电插针,插针根部做了加宽定位台,和基座的安装槽过盈配合,装配后不会出现插针歪斜、轴向窜动的问题,基座侧边设置的卡扣结构可以直接卡入标准35mm电气安装导轨,也可以通过基座底部的两个过孔用螺丝直接固定在设备内壁的安装柱上,两种安装方式适配不同的设备内部布局需求。设计过程中优先考虑了接线后的抗拉力表现,每个插针对应的过孔位置都做了内凹的压线空间,
导线剥头插入后可以通过顶部的压接片压紧,不需要额外焊接,现场接线作业效率更高,插针的外露长度做了严格控制,插入对应母座后配合间隙控制在0.1mm以内,既保证插拔顺畅,又能避免接触电阻过大导致的接头发热问题。外形尺寸方面,整体宽度控制在15mm以内,两个插针的中心距为3.81mm,适配行业通用的CH3系列母座接口,安装孔的中心距为10mm,和常见的PCB板安装孔位、设备内壁固定柱的孔位完全匹配,不需要额外改孔就能直接替换同规格的老旧连接器。基座的绝缘部分采用了带加强筋的L型结构,侧边的挡边高度刚好覆盖插针的非接触段,即使相邻接线端子的导线绝缘皮出现轻微破损,也不会造成极间短路,基座底部的支撑脚把主体抬升1.2mm,
避免安装面的金属毛刺、积尘直接接触导电部位,提升潮湿多尘工况下的使用可靠性。在实际设备维护场景中,这种双过孔结构的连接器不需要把整束导线全部拆开,单路接线故障时可以单独更换对应回路的压接部位,降低后期维护的拆线工作量,插针表面做了镀锡处理,长期使用不会出现氧化发黑的问题,接触电阻长期稳定在毫欧级,适合信号传输、小电流供电的接驳场景。
