共轴双旋翼直升机螺旋桨结构设计

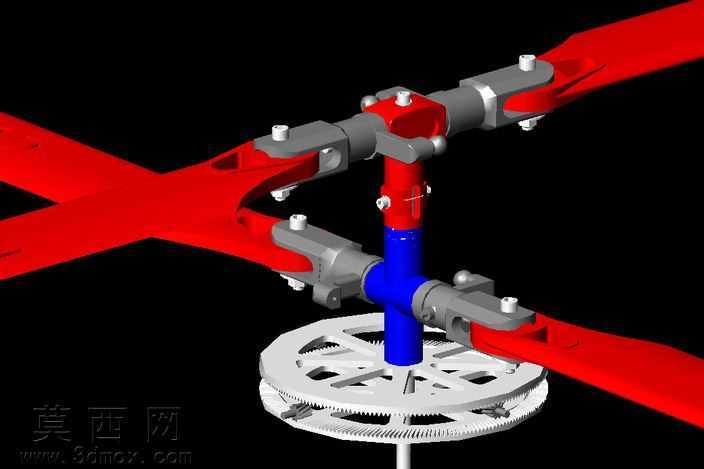

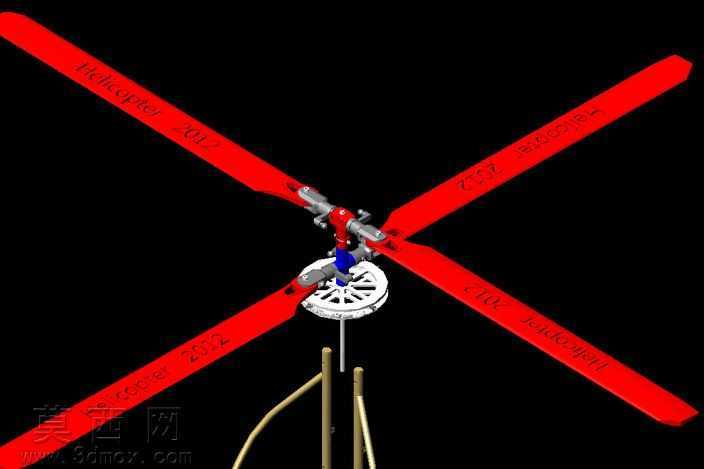

本作品为共轴双旋翼构型的直升机螺旋桨系统三维建模成果，建模过程中针对共轴反桨的核心结构特征做了精细化还原，首先梳理了共轴双旋翼的层级传动逻辑，以中心主轴为核心基准，区分上下两层旋翼的安装定位结构，下层旋翼配套的大直径传动齿轮做了完整齿形建模，还原了齿轮与主轴的动力传递路径，保证结构装配逻辑完全符合真实旋翼系统的运动原理。建模阶段对各部件做了独立参数化构建，中心主轴做了分段结构设计，下段蓝色轴体对应下层旋翼安装位，上段红色轴体对应上层旋翼安装位，轴体上的定位销孔、紧固卡槽都做了1:1比例的细节还原，保证上下旋翼的安装同轴度公差符合航空部件的设计要求。旋翼夹座部分采用分体式建模逻辑，分别构建了夹座主体、紧固螺栓、桨根压块等子部件，每个螺栓的螺纹特征、夹座与桨叶连接的铰接结构都做了细节刻画，还原了旋翼桨叶可绕铰接轴做变距动作的运动空间，保证后续做运动仿真时可以真实模拟旋翼的变距操纵逻辑。桨叶部分采用曲面建模方式构建，还原了直升机桨叶的翼型截面特征，桨叶从根部到尖部的翼型过渡、扭转角度都做了参数化控制，保证桨叶的气动外形符合设计要求。材质渲染阶段针对不同部件做了区分化材质设置，中心主轴的上下段分别赋予高饱和度的蓝色、红色烤漆材质，旋翼夹座、传动齿轮、紧固零件赋予哑光金属材质，还原航空铝合金的金属质感，桨叶部分赋予亮红色高强度复合材料材质，表面做了轻微的磨砂质感处理，区分金属部件与复合材料部件的视觉差异。场景搭建采用纯黑背景突出主体结构，打光采用多盏柔光灯从不同角度照射，既清晰展现各部件的结构轮廓，也通过光影层次凸显出齿轮、夹座等部件的立体结构，让整个旋翼系统的层级关系一目了然。设计过程中充分考虑了共轴双旋翼的结构特性，上下两层旋翼的间距、桨叶的旋转避让空间都做了精准校核，保证结构不存在干涉问题，每个连接部位的装配关系都符合机械设计规范，既还原了真实直升机旋翼系统的核心结构，也通过分色处理让不同功能的部件区分清晰，便于直观理解共轴双旋翼的结构组成与工作原理。
