摆臂式单链轮链条张紧调节构件

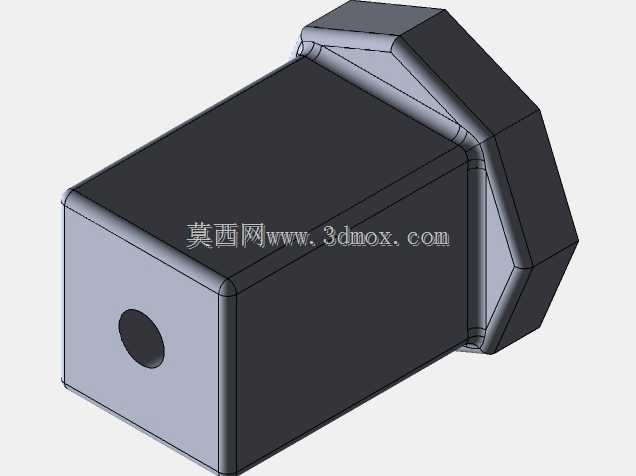

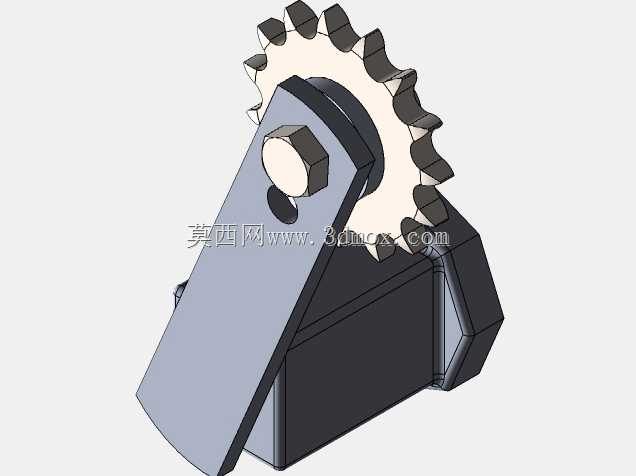

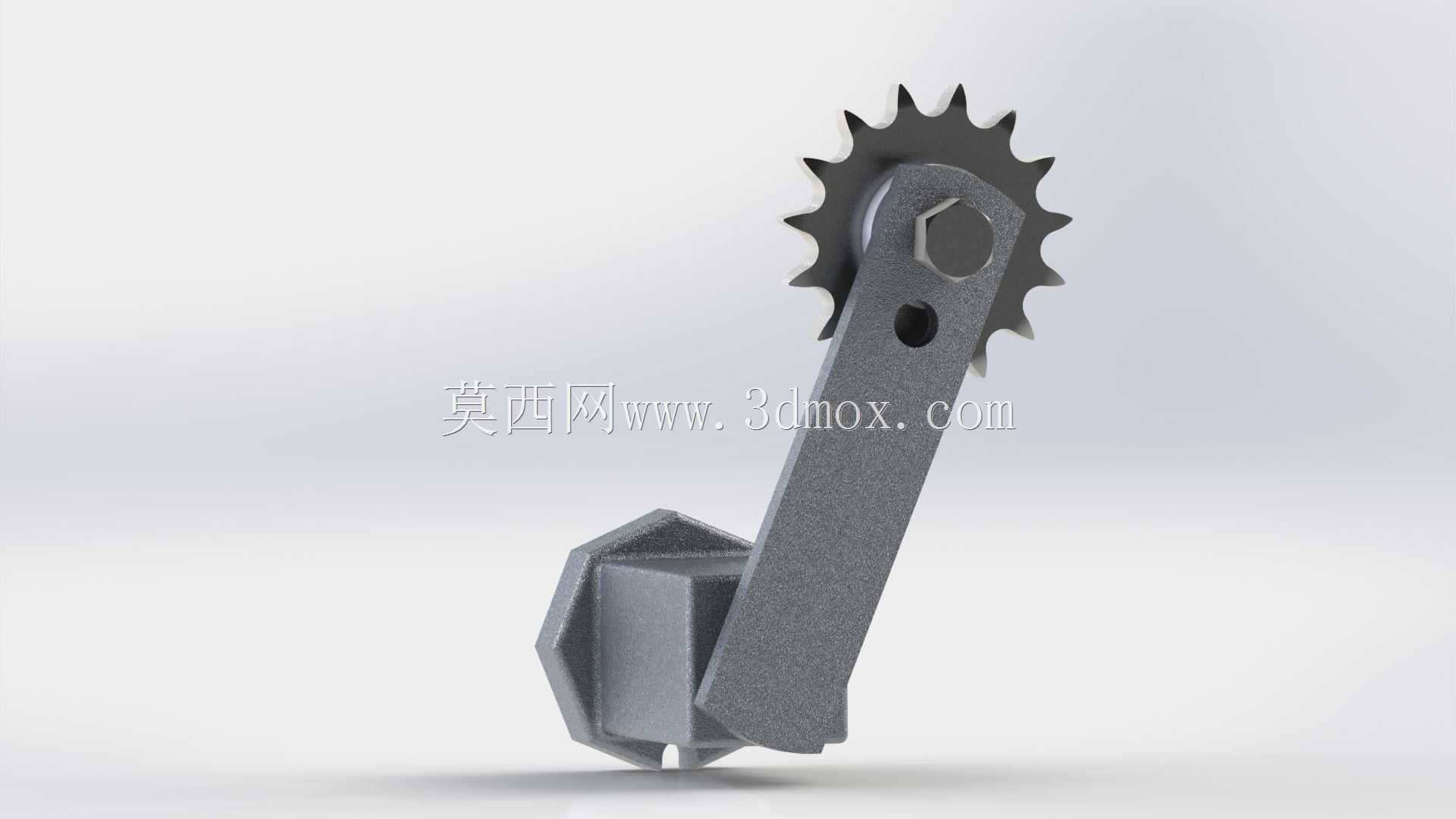

　　在各类采用链传动的工业设备场景中，链条运行一段时间后会因销轴、套筒的磨损出现节距伸长，进而引发跳齿、脱链、传动冲击增大等问题，这款张紧构件正是针对这类链传动工况设计的张紧调节部件，可适配常规滚子链传动的张紧需求，常见于输送线、小型动力传输单元、农机传动组等需要维持链传动张紧力的场景。从结构设计来看，构件采用单摆臂集成链轮的布局，摆臂一端为带内六角安装位的铰接端，可通过铰接螺栓固定在设备机架的对应安装座上，摆臂可绕铰接轴在一定角度范围内摆动，摆臂另一端集成了与适配链条节距匹配的链轮，链轮通过内置轴承与摆臂连接，可随链条运行自由转动，摆臂中部预留的通孔可用于连接弹性拉拽部件，比如拉伸弹簧、弹性顶紧组件，

　　通过弹性力持续给摆臂施加朝向链条松边的顶紧力，自动补偿链条磨损带来的伸长量，无需频繁人工调整张紧位置。设计过程中，摆臂的长度经过匹配计算，既要保证链轮与链条的啮合包角满足传动要求，避免啮合齿数过少加剧链轮轮齿磨损，也要控制摆臂的摆动行程，避免张紧过程中链轮与周边机架、传动部件发生运动干涉；铰接端的内六角结构是为了方便安装时锁紧铰接轴，同时在需要手动调整初始张紧位置时，可通过内六角扳手微调摆臂初始角度，适配不同中心距的链传动安装场景。链轮的齿形采用标准三圆弧一直线齿廓，能与对应规格的滚子链实现顺畅啮合，减少啮合过程中的冲击与噪音，轮齿的厚度匹配链条内节内宽，保证啮合时不会出现卡滞、偏磨的问题。安装边界方面，

　　铰接端的安装轴径需要与机架上的安装孔位匹配，安装时需保证摆臂的摆动平面与链条传动平面完全共面，否则会出现链轮偏斜，加剧链条侧边磨损，甚至出现脱链问题；摆臂的摆动范围内不能布置其他管线、结构件，避免摆臂动作时出现碰撞；中部的弹性部件连接位需要根据所需张紧力选择对应刚度的弹性元件，张紧力过大会加剧链条、链轮的磨损，缩短传动部件寿命，张紧力过小则无法起到抑制链条松边抖动、补偿伸长的作用。这款张紧构件相比传统的固定式张紧结构，能自动适应链条的磨损伸长，减少设备维护频次，同时摆臂式的结构占用空间更小，可在设备机架的狭小空间内完成安装，适配多种紧凑型链传动设备的布局需求。
