带内花键法兰式轮缘连接结构件

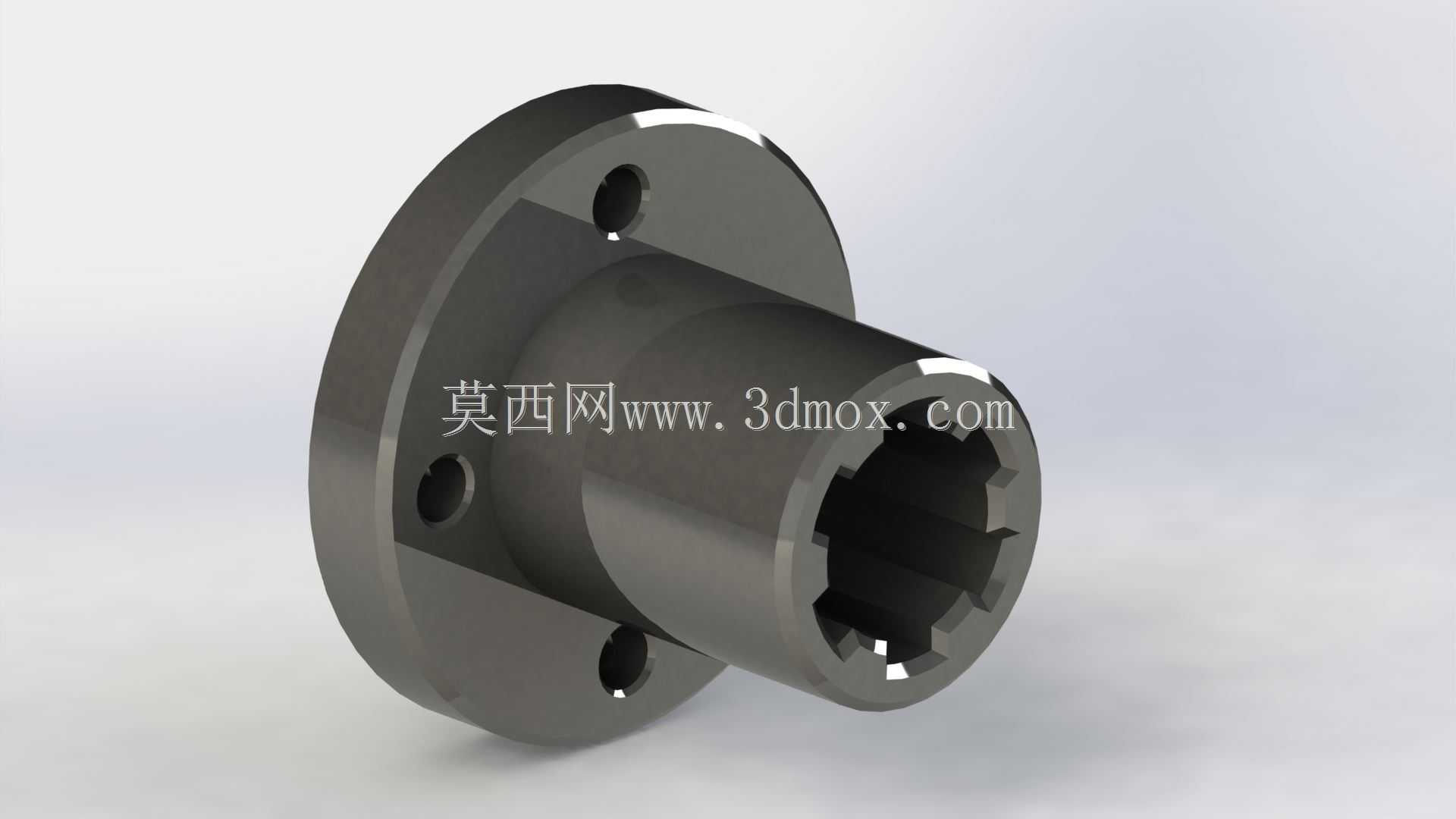

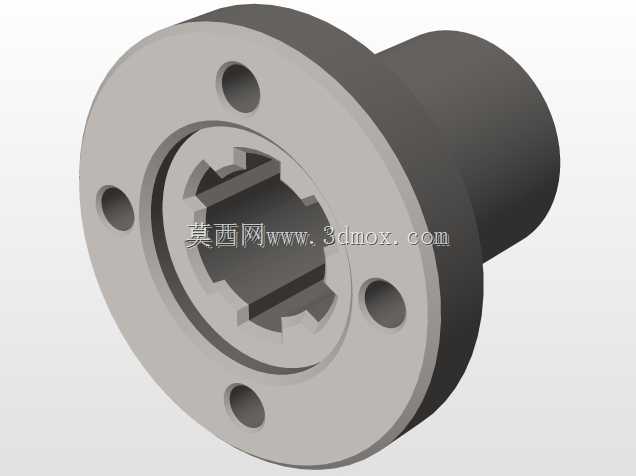

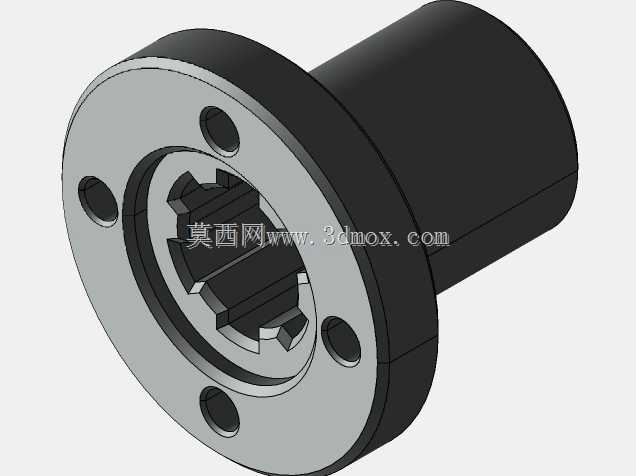

　　这类带内花键的法兰式轮缘构件，常应用在中小功率传动系统的轴端连接场景中，比如轻工输送线的动力输出端、小型农机的传动接驳位置、自动化设备的转轴限位部位，主要承担周向扭矩传递与轴向安装定位的双重作用。从结构设计来看，构件一端为带安装孔的圆形法兰盘，盘面上均匀分布三个通孔，用于穿装螺栓实现与相邻机座或传动部件的端面固定，安装时螺栓预紧力可让法兰端面与配合面紧密贴合，避免传动过程中出现轴向窜动；另一端为带内花键的筒状结构，内花键采用齿槽均匀分布的结构，相比普通平键连接，能承载更大的传递扭矩，同时花键配合的对中性更好，高速运转时可降低轴系的偏心振动，适合转速波动较大的传动工况。设计过程中，法兰盘的厚度与筒身长度的比例经过反复校核，

　　法兰盘外径略大于筒身外径，既保证安装孔周边有足够的材料强度承受螺栓锁紧的压应力，又不会因为法兰尺寸过大造成不必要的材料浪费；筒身的内孔花键齿顶圆与齿根圆的尺寸公差，需要和适配的外花键轴形成过渡配合，既保证装配时能顺利推入，又能避免配合间隙过大导致传动时产生冲击噪音。法兰盘上的安装孔位置度公差控制在合理范围内，保证三个螺栓穿装时不会出现别劲现象，安装孔的沉孔深度可根据所用螺栓的头部尺寸调整，确保螺栓锁紧后头部不突出法兰端面，避免和周边转动部件发生干涉。实际应用中，这类构件的安装边界需要注意：法兰端面的配合面需要保证足够的平面度，避免安装后出现偏载导致筒身与轴的同轴度超差；内花键装配前需要涂抹适量润滑脂，减少初期磨合的磨损，

　　延长构件使用寿命。筒身的外径尺寸需要和相邻的密封件、轴承内圈尺寸匹配，保证装配后密封件能完全贴合筒身外圆，防止传动部位的润滑油泄漏。这类结构相比分体式的法兰加花键套结构，采用一体化加工成型，减少了装配环节的累积误差，整体刚性更好，在频繁正反转的传动场景中，不会出现分体部件连接松动的问题，能有效降低设备的维护频次。
