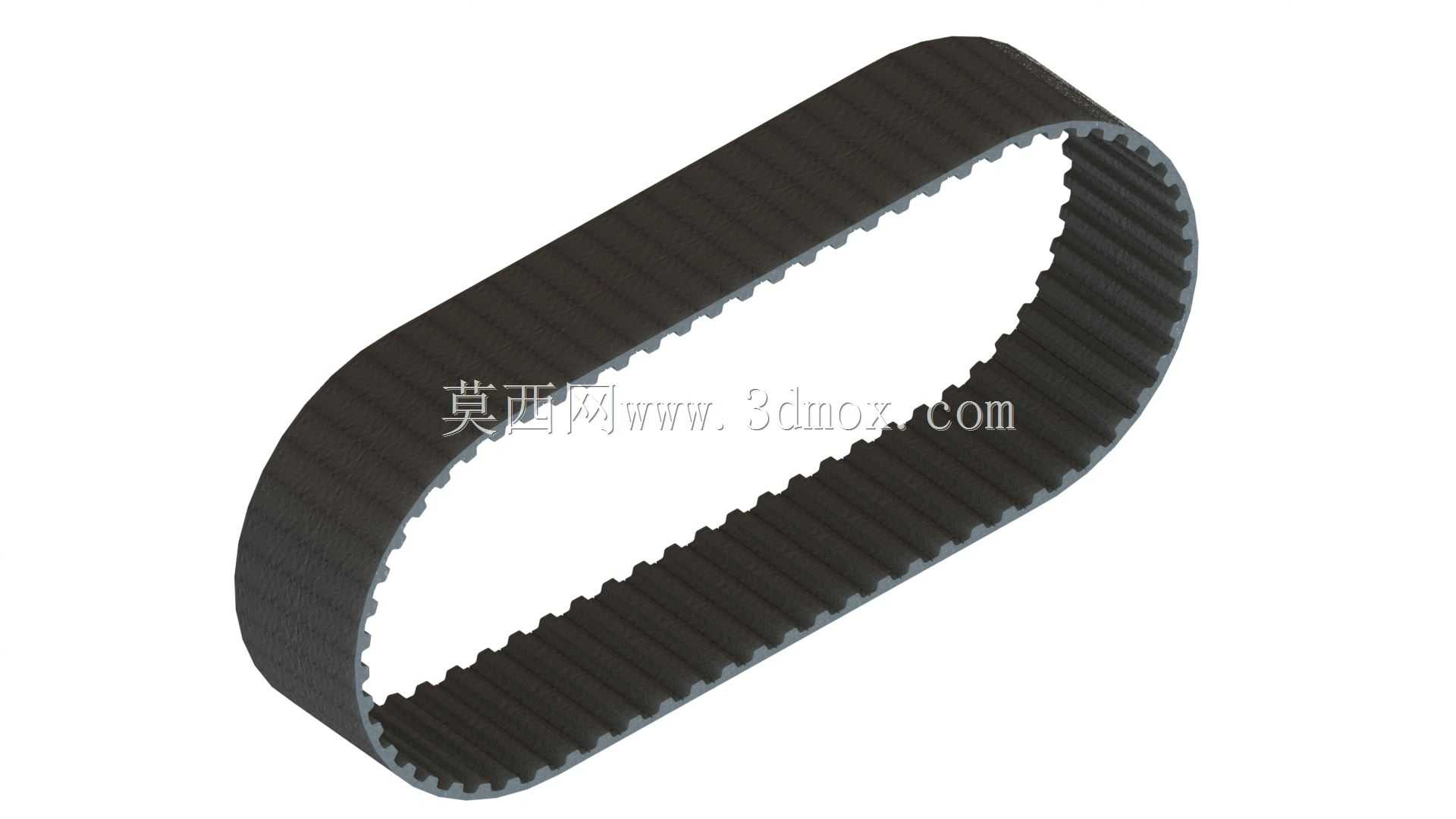

这类T5齿形的正时皮带,在轻工自动化输送、小型精密传动工位、办公设备传动组里的应用占比不低,和普通平皮带靠摩擦力传动的逻辑不同,它是通过内侧等距分布的梯形齿和带轮齿槽完全啮合来传递动力,传动比的精度能控制在很小的误差范围内,不会出现平皮带高速运转时的打滑丢转问题,很多需要严格保持动作时序匹配的传动工位,都会优先选这类齿形同步带来做动力传递。做这个结构的三维建模时,首先要敲定的是齿形的基准参数,T5的节距是固定的5mm,齿高、齿根圆角、齿顶倒角的数值都要贴合通用传动件的啮合公差要求,不能只做外观上的齿形复刻——如果齿形的啮合间隙留得不对,实际装配后要么会出现卡滞异响,要么啮合侧隙过大导致传动回程超差,直接影响整套传动机构的动作精度。

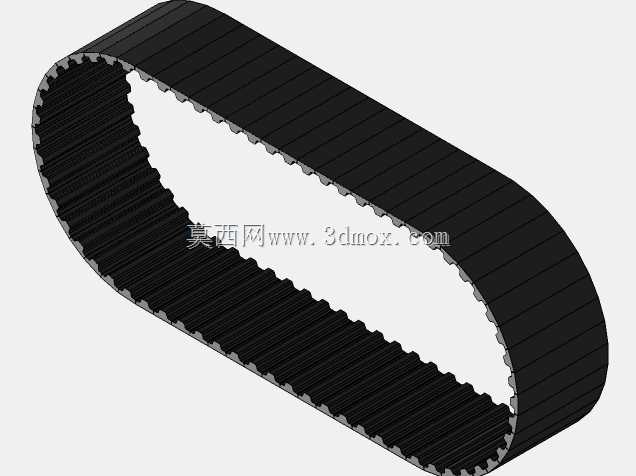

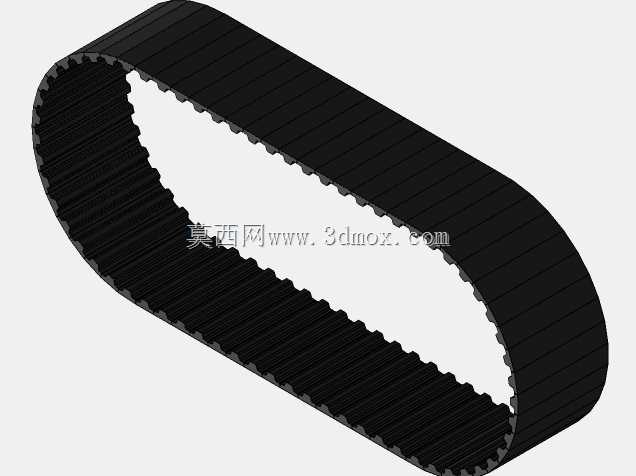

皮带本体的环形结构建模时,要注意带体的弯曲曲率适配,带体的厚度、背部的平整面弧度都要和常用的T5带轮的包角范围匹配,常规小中心距传动场景下,带轮的最小包角不能低于设计阈值,不然会出现跳齿问题。从安装边界来看,这类同步带的安装不需要像三角带那样施加很大的张紧力,对应的张紧轮调节行程要预留出带体长期使用后的拉伸余量,建模时要把带体的宽度、环形周长的公差范围考虑进去,避免后续装配时出现带体过长张不紧、或者过短套不上带轮的问题。很多设计新人做这类传动结构时,容易忽略带体和周边结构的安全间隙,皮带运转时会有小幅的横向窜动,如果周边的机架钣金、传感器支架离带体太近,很容易出现运转时的摩擦干涉,轻则磨坏带体齿面,重则卡滞导致传动过载。另外,
带体的齿面和背部的材质特性不同,齿面需要兼顾耐磨和啮合贴合度,背部则要保证反复弯曲后的抗疲劳性能,建模时虽然不用做材质的分层渲染,但结构上要预留出齿面和带背的厚度差,方便后续做有限元分析时给不同部位赋予对应的材料属性,校核带体在额定负载下的拉伸变形量、反复弯曲的疲劳寿命。在实际设备的传动布局里,这类T5正时皮带常用来连接伺服电机输出端和从动负载轴,比如小型分拣线的辊筒传动、精密点胶设备的轴系动力传递,它不需要润滑,运转时的噪音比齿轮传动、链传动低很多,维护成本也更低,只要安装时保证两个带轮的端面平行度在公差范围内,不出现带轮偏斜导致的皮带跑偏,正常工况下的使用寿命能满足长期连续运转的要求。建模过程中还要注意环形带的闭合处处理,不能出现结构上的拼接缝隙,不然做运动仿真时会出现齿形啮合错位,无法准确模拟真实的传动时序,也没法验证移动回路的路径是否存在边缘相交的问题,给后续的结构校验带来误差。
- 上一篇:多规格外圆带槽传动连接轴结构
- 下一篇:输送机用可调节高度双柱焊接支腿结构
- 全部评论(0)
- 模板大小: 759.52 KB
- 售价:5金币
- 下载次数: 1214
- 系统要求: STEP / IGES,SOLIDWORKS,SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
