可调节直线链条张紧装置结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:450840
  • 可调节直线链条张紧装置结构设计
  • 可调节直线链条张紧装置结构设计
  • 可调节直线链条张紧装置结构设计
  • 可调节直线链条张紧装置结构设计
  • 可调节直线链条张紧装置结构设计
  • 可调节直线链条张紧装置结构设计
  • 可调节直线链条张紧装置结构设计
  • 可调节直线链条张紧装置结构设计

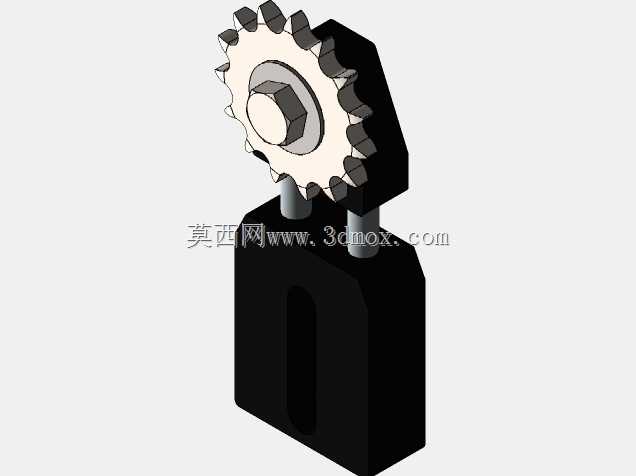

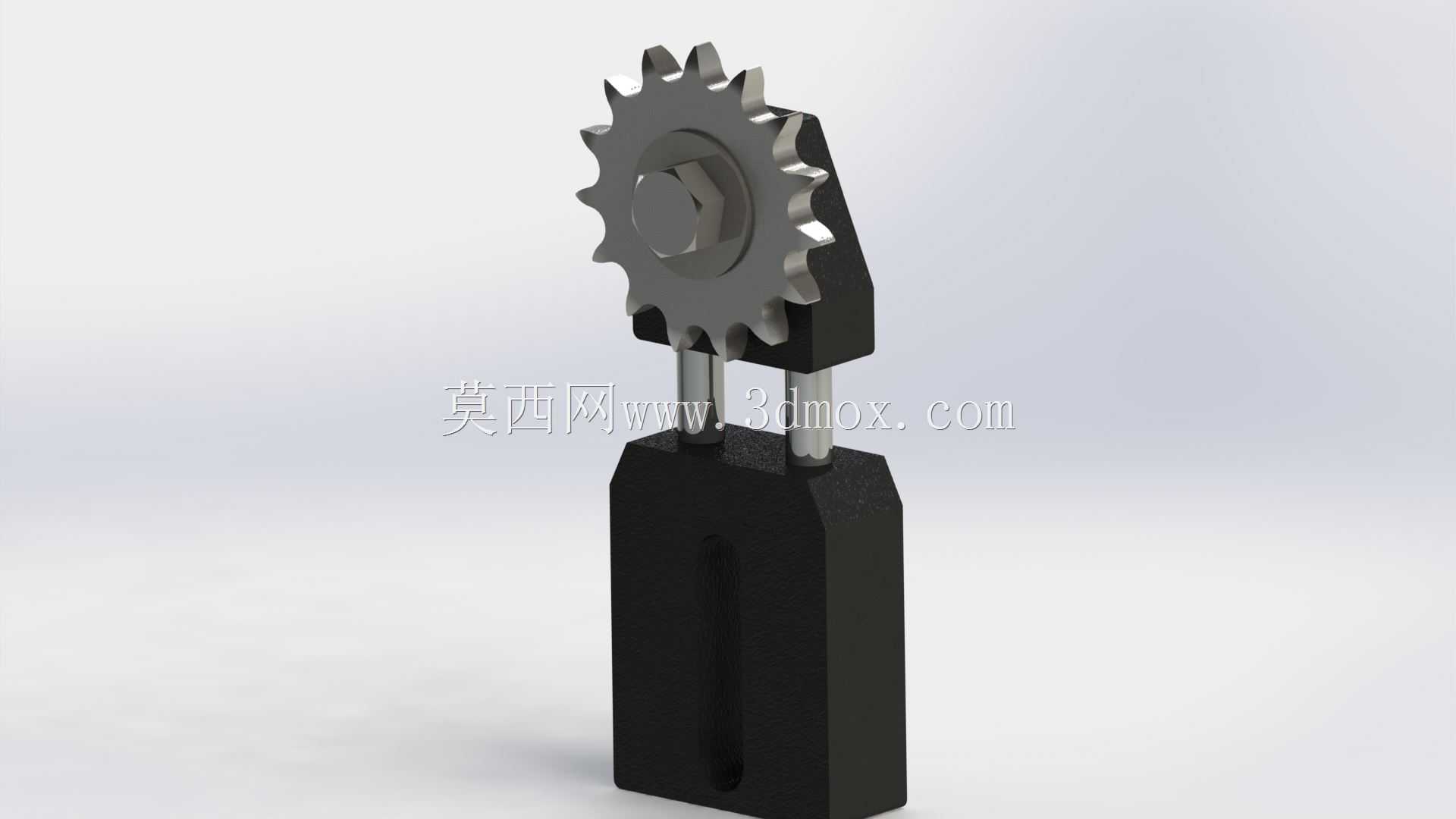

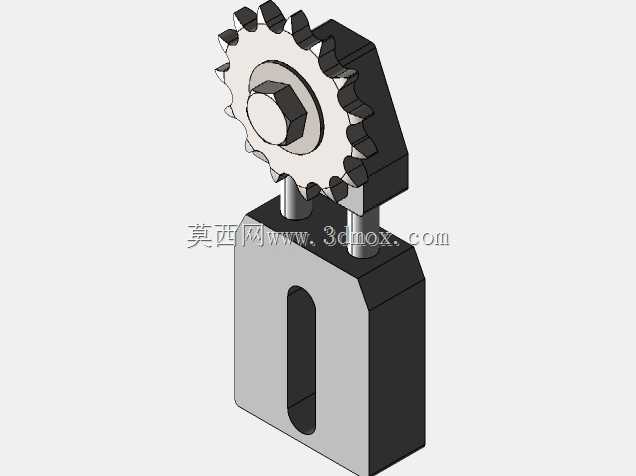

  在链传动工况中,链条磨损后节距拉长引发的跳齿、脱链、传动异响是设备运维中高频出现的问题,直线链条张紧器正是针对这类长距离直线布置的链传动场景开发的张紧部件,常见于自动化输送线、链式提升机构、包装设备传动组、农机传动系统等采用滚子链传动的设备中,用来持续补偿链条磨损产生的伸长量,维持链条合理张紧力,避免传动失效。这款张紧器采用滑块式直线调节结构,主体为带长槽安装孔的黑色基座,基座上方通过两根平行导向杆连接链轮安装座,链轮安装座上固定有与传动链条节距匹配的钢制链轮,链轮通过六角螺栓锁紧在安装座上,可绕轴自由转动,工作时链轮与链条啮合,随链条传动同步转动,不会额外增加传动阻力。设计上采用直线导向的调节逻辑,区别于传统的偏心轮张紧、

  摆臂式张紧结构,这种直线调节方式的张紧力方向始终与链条张紧边的受力方向保持一致,不会产生额外的分力作用在链轮轴上,能有效降低链轮轴承的径向载荷,延长部件使用寿命。基座上的通长安装槽预留了足够的调节行程,安装时可根据现场链条的实际松弛量,调整导向杆伸出基座的长度,带动链轮顶紧链条,调整到位后通过基座上的锁紧结构固定导向杆位置,即可完成张紧力设定,后期运维中链条再次磨损伸长时,只需松开锁紧结构重新调整导向杆伸出量即可,无需拆解整条传动链,大幅降低运维工作量。从安装边界来看,该张紧器整体结构紧凑,基座采用长方体块状结构,安装时只需在设备机架对应位置加工与基座长槽匹配的安装孔位,即可通过螺栓完成固定,不需要额外设计复杂的安装支架,

  适配性较强;链轮的齿形参数按照标准滚子链参数设计,可直接匹配对应型号的单排滚子链,不需要额外定制链轮。导向杆与基座之间采用间隙配合,保证调节过程顺滑无卡滞,同时配合面做了耐磨处理,长期调节使用也不会出现配合间隙过大导致的链轮偏斜问题。实际应用中,这款张紧器通常安装在链条传动的松边外侧,位置选在两个传动链轮的中间段,能最大化张紧有效行程,同时避免张紧力过大增加链条的运行负载;对于垂直布置的链传动结构,也可将张紧器安装在链条下垂段,抵消链条自重产生的下垂量,避免链条与周边护罩或设备部件发生剐蹭。相较于传统的定期拆链减节的维护方式,这种张紧器可实现链条磨损的动态补偿,大幅延长链条的更换周期,降低设备的停机维护时间,尤其适合长距离连续运行的链传动设备,能有效提升传动系统的运行稳定性,减少因链条松弛引发的设备故障。
