多规格外圆带槽传动连接轴结构

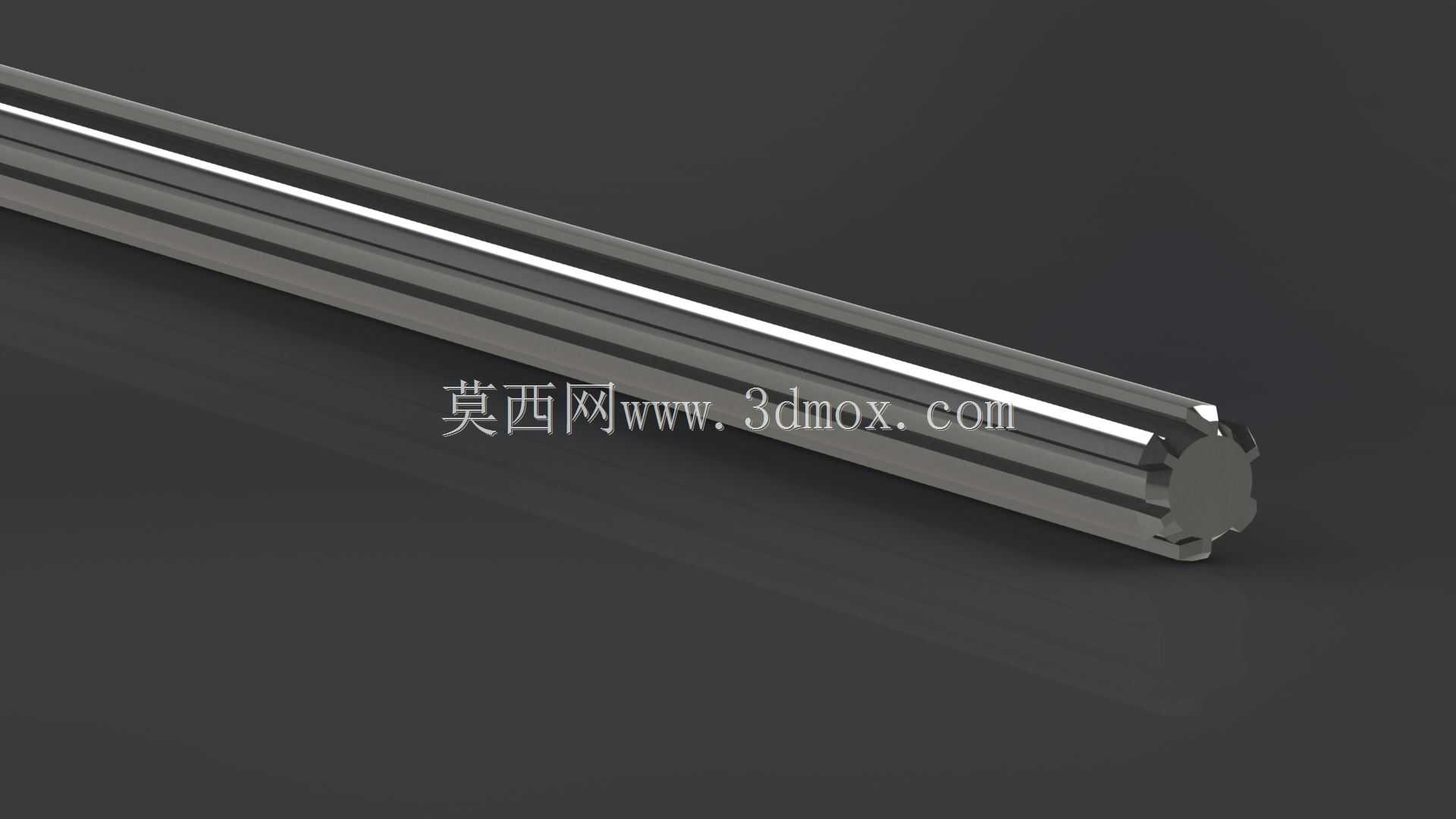

　　这类带槽轴件在轻工输送设备、小型传动模组、工装夹具的动力传递环节应用十分广泛，日常选型中经常会遇到不同轴径、槽宽参数的匹配需求，很多新手结构工程师在建模时容易忽略槽位的加工公差与装配干涉问题，导致实际装配时键或卡簧无法顺利装入，或是轴件转动时出现径向窜动。从结构设计逻辑来看，这款轴件采用双外圆变径设计，大端直径22毫米、小端直径18毫米，槽宽设置为5毫米，槽位的位置选择充分考虑了传动件的轴向定位需求，既可以通过槽位安装平键传递扭矩，也可以配合卡簧实现轴向限位，避免传动轮在高速转动时出现轴向滑移。建模过程中需要重点关注轴端的倒角处理，所有锐边都做了0.5毫米的45度倒角，既方便装配时的导向导入，

　　也能避免安装过程中划伤操作人员或是配套的轴承、轴套内壁。实际应用场景中，这类轴件常作为小型皮带输送机的从动辊轴、自动化设备上的同步带轮支撑轴，或是工装夹具的定位销轴使用，不同的安装场景对轴的形位公差要求有明显区别：作为传动扭矩使用时，槽的对称度公差需要控制在0.02毫米以内，避免键连接出现偏载导致键槽磨损过快；作为定位销轴使用时，外圆的圆柱度公差需要提升到0.01毫米级别，保证定位精度的一致性。设计时还需要考虑安装边界的预留，轴件的总长度需要根据两端支撑轴承的安装位置、传动件的宽度、锁紧件的厚度综合计算，避免出现轴长不足导致锁紧螺母无法拧到位，或是轴长过长导致设备内部空间干涉的问题。很多工程师在做这类轴件建模时，

　　容易直接调用标准件库的模型忽略实际工况的适配，比如在有轻微腐蚀的工况下没有预留表面处理的镀层厚度，或是在高速转动场景下没有做轴的动平衡简化结构，导致后续生产加工出来的零件无法满足实际使用需求。这款轴的槽位采用矩形槽设计，相比半圆槽拥有更大的接触面积，传递扭矩的能力更强，同时槽底的圆角处理也能有效降低应力集中，避免轴件在交变载荷下出现槽位开裂的问题，适合中等转速、中等载荷的传动场景使用。
