模块化皮带输送系统专用驱动轮结构

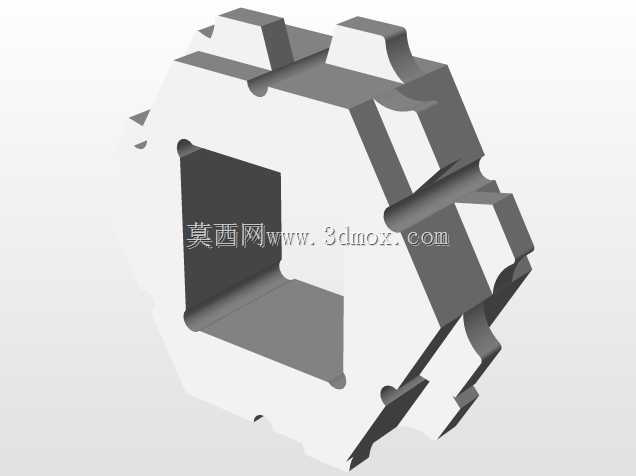

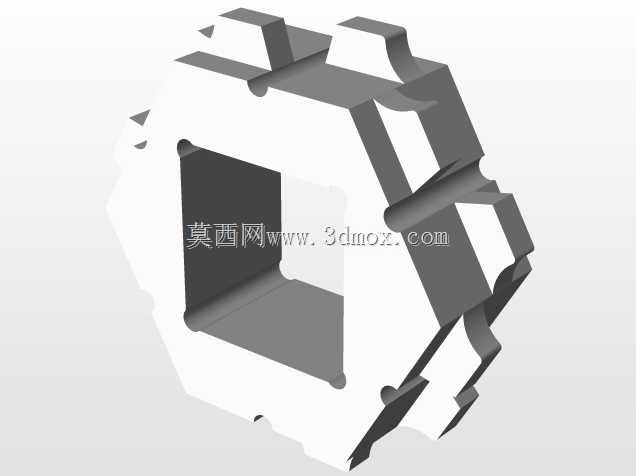

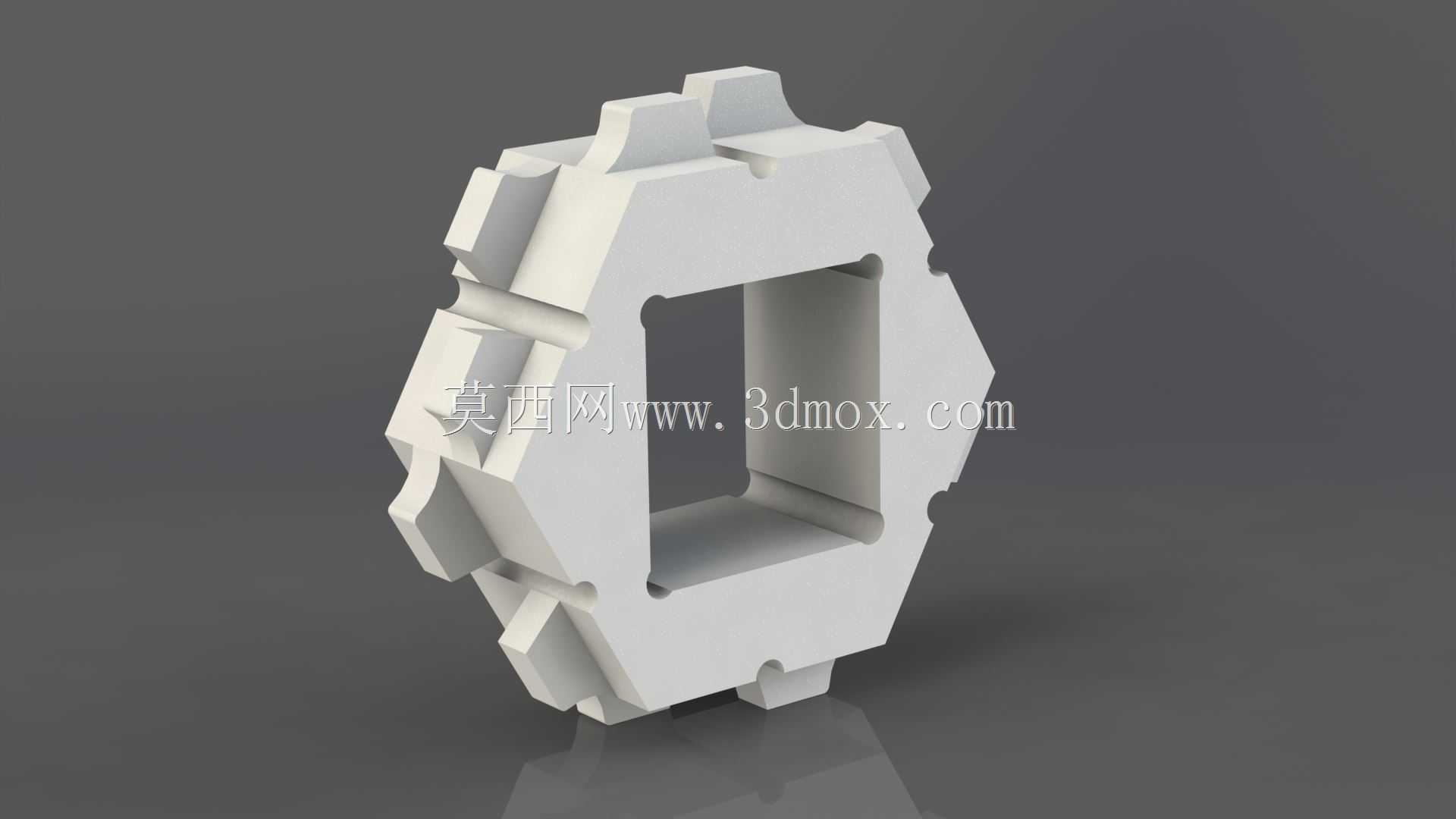

　　在轻工包装、食品加工、电子元器件组装等连续化生产场景中，模块化塑料网带皮带的应用占比逐年提升，这类输送线相比传统平皮带具备更好的侧向稳定性、耐磨损性能与模块替换便捷性，而驱动轮作为整条输送线动力传递的核心执行部件，其结构设计直接决定了传动效率、运行噪音与长期使用的维护成本。这款驱动轮采用多边形外缘齿形结构，区别于传统圆柱面摩擦驱动轮，外缘的凸起卡齿可精准嵌入模块化皮带内侧的对应卡槽内，彻底避免大负载、长距离输送场景下常见的皮带打滑、跑偏问题，即使在输送线存在一定倾角、输送单件重量较大的工件时，也能保证动力传递的可靠性，不会出现丢转导致的工位节拍紊乱问题。轮体中心采用40x40mm的方轴安装孔设计，匹配输送线常用的方钢传动轴，

　　相比圆孔键连接的结构，方轴配合可承受更大的传动扭矩，安装时无需额外加工键槽，装配对位更加便捷，也避免了长期交变载荷下键槽磨损、轴孔配合松动的常见故障。轮体整体采用对称式结构设计，外缘的齿形沿周向均匀分布，每个卡齿的啮合面都做了圆弧过渡处理，减少与皮带模块啮合时的刚性冲击，降低运行过程中的噪音与皮带模块的磨损速率，延长整套输送配件的更换周期。设计过程中充分考虑了模块化输送线的拼接适配性，轮体的轴向宽度、齿距参数完全匹配通用规格的模块化皮带，可直接替换同规格的传统驱动轮，无需对现有输送线的机架、轴承座安装位做额外改造。轮体的镂空结构在保证整体结构强度的前提下，有效降低了自身转动惯量，启动与停机时的动态响应更快，

　　也减少了驱动电机的空载负载损耗。在实际选型应用中，这类驱动轮可适配水平输送、小角度爬坡输送等多种布置形式的模块化皮带线，不管是新线搭建还是旧线的易损件替换，都能快速完成装配调试，啮合过程中齿形与皮带卡槽的间隙经过合理优化，既不会因间隙过大产生传动冲击，也不会因间隙过小导致装配卡滞、运行阻力增大的问题，可满足日化、食品、电子等行业多数常规输送工况的使用需求。
