输送机用可调节高度双柱焊接支腿结构

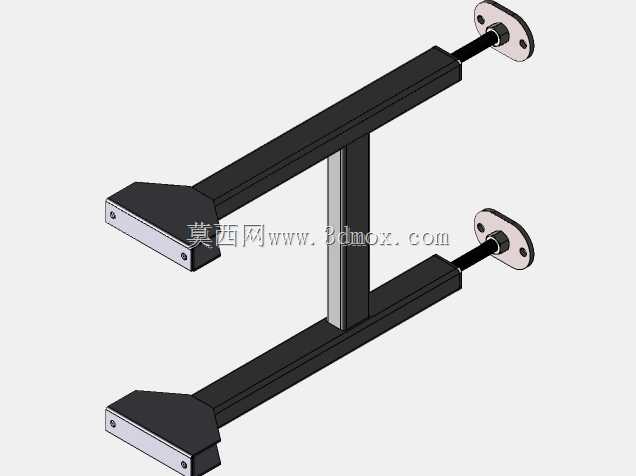

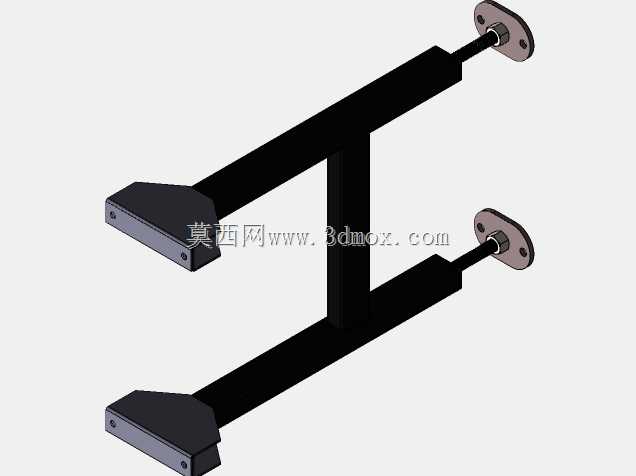

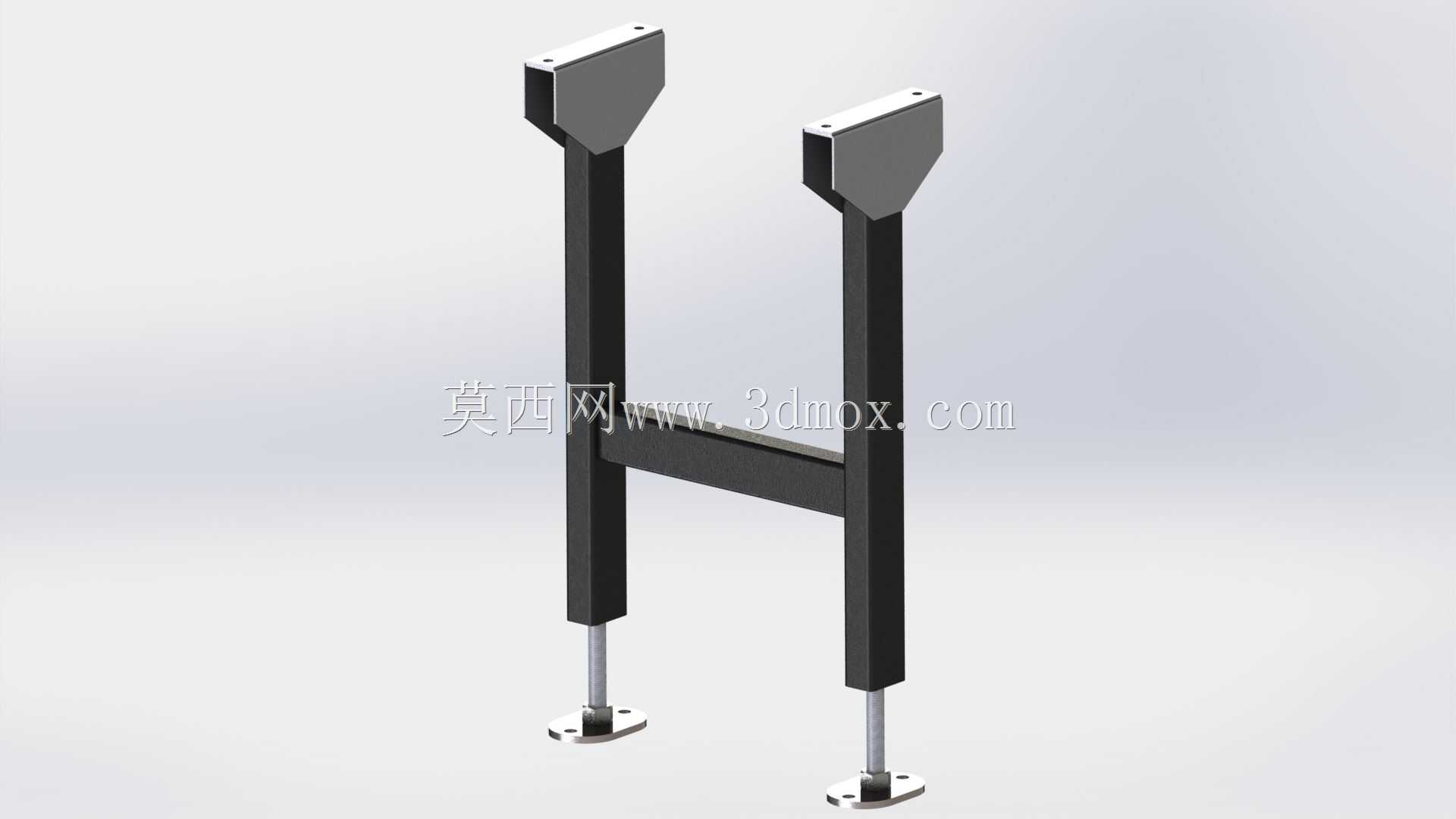

　　这类双柱式可调节支腿，主要应用在各类带式输送机、辊道输送机的机身支撑场景，尤其适配车间内地面平整度不足、需要频繁调整机身水平度或者对接不同高度上下游设备的输送线布局场景，相比固定式焊接支腿，它能省去现场垫铁调整、二次切割修正支腿长度的工序，大幅缩短现场安装调试的周期。从结构设计来看，整体采用双竖梁加中间横向连接梁的焊接框架结构，双竖梁选用矩形截面型材制作，顶部设计有与输送机机身纵梁连接的安装法兰面，法兰面预留螺栓过孔，可直接通过螺栓与输送机底梁锁紧，不需要额外制作转接件；中间的横向连接梁采用满焊工艺与两侧竖梁连接，既可以提升整体框架的抗扭刚度，避免单侧受力时支腿出现歪斜变形，也能在安装时作为临时踩踏支撑点，

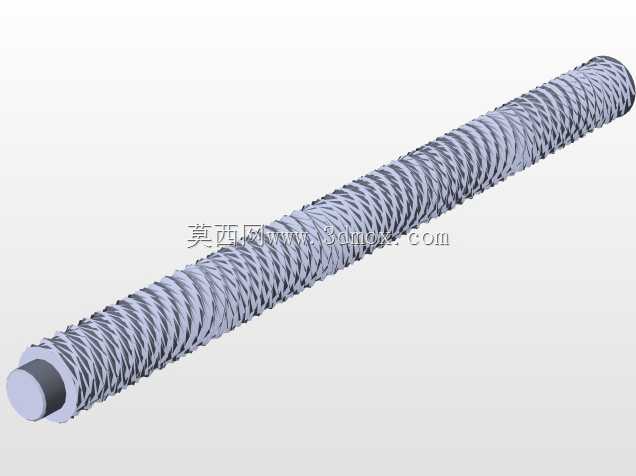

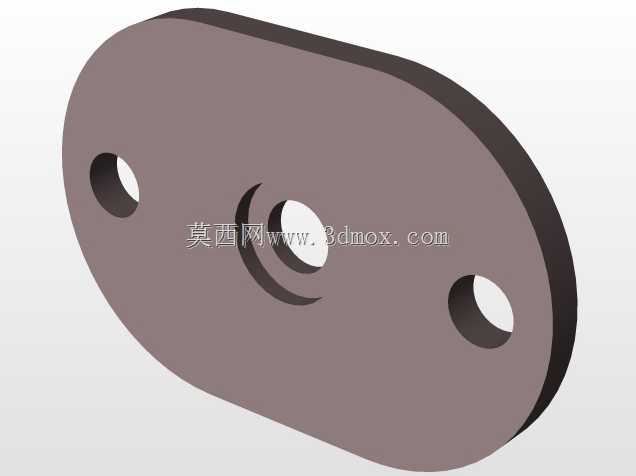

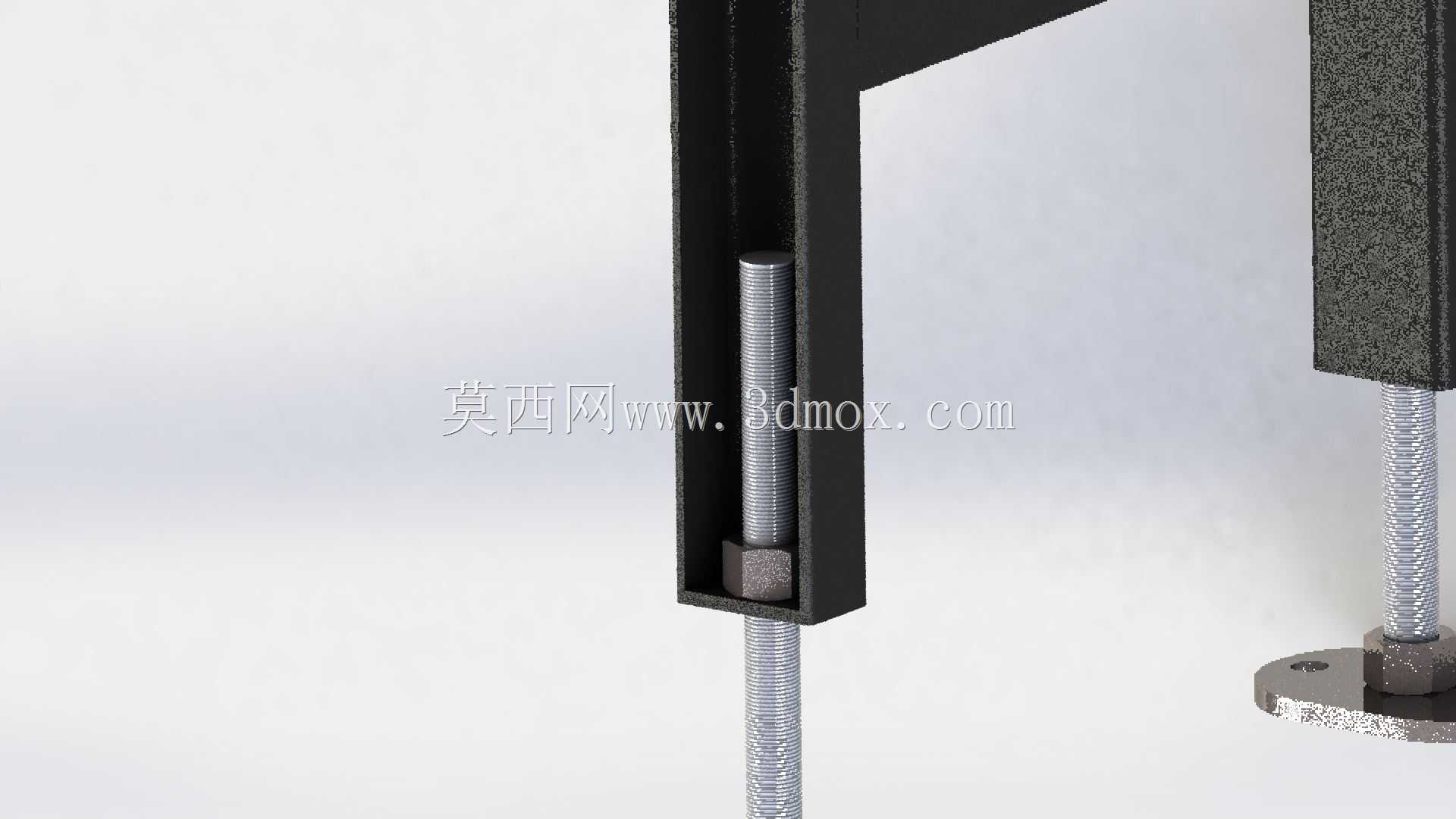

　　方便现场作业人员调整顶部连接螺栓。支腿底部的调节结构采用螺杆加脚盘的设计，调节螺杆与竖梁底部的内螺纹套配合，旋转螺杆即可实现支腿支撑高度的调整，中性点高度为762毫米，上下调节行程可达±100毫米，足够覆盖大多数车间地面的平整度误差范围，以及不同批次输送机机身的高度公差累积；底部脚盘为带安装孔的圆盘结构，调整到合适高度后，可通过膨胀螺栓将脚盘与地面固定，避免设备运行过程中支腿出现滑移、晃动的问题。设计过程中，焊接位置全部做了焊缝标记，组件出厂前可按照标记完成预焊接，减少现场焊接的工作量，同时竖梁与顶部连接块、底部螺纹套的焊接位置都做了坡口处理，保证焊接强度满足满载工况下的支撑要求，不会出现焊缝开裂的问题。安装边界方面，

　　两支腿的横向中心距按照常规输送机的纵梁间距设计，顶部法兰的孔位匹配标准输送机纵梁的安装孔距，不需要对原有输送机机身做额外改孔加工；底部脚盘的尺寸足够分散支撑载荷，即使在水磨石、环氧地坪等硬化地面上使用，也不会出现压痕或者局部沉降的问题，调节螺杆采用细牙螺纹设计，调节过程中进给量小，方便精准控制机身的水平度，调整到位后可通过锁紧螺母锁死，避免设备运行振动导致螺杆松动、高度发生变化。
