直径3mm金属开口销弹性卡簧结构

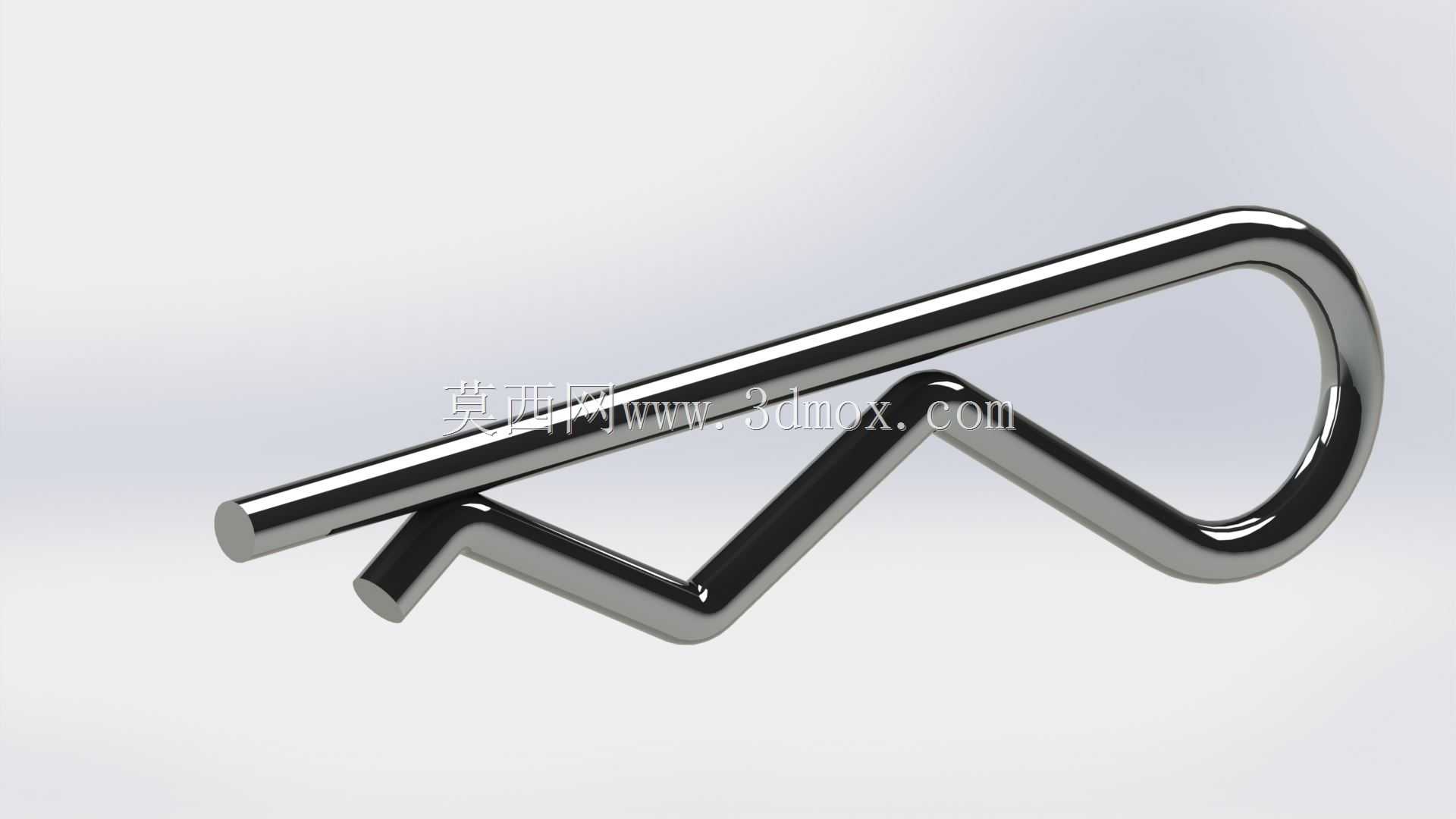

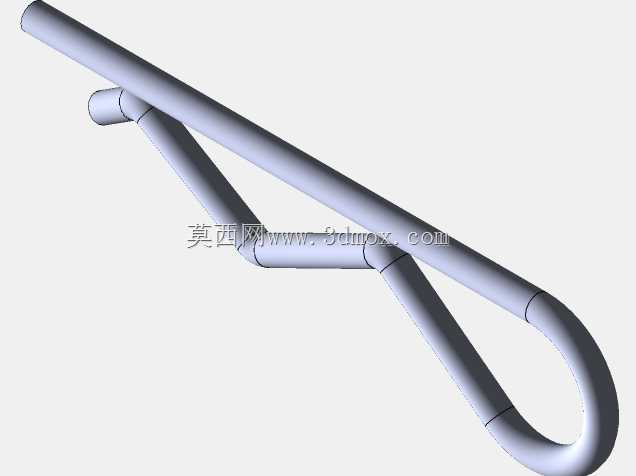

　　这类弯折成型的金属弹性锁件，常被用在各类轻载传动、工装夹具、小型农机、民用机电设备的销轴连接位置，替代传统带孔销配开口销的组合，不需要在销轴端面加工径向销孔，装配时直接卡入销轴预设的环槽内，就能实现轴向限位，防止销轴从铰接孔内窜动脱出。从结构形态来看，该零件采用单根直径3mm的弹簧钢丝弯折成型，整体分为直段插入部、弯折弹性臂、环形操作端三个功能区域，直段部分长度适配常规铰接结构的销轴外露长度，插入后直段贴合销轴外壁，弯折的弹性臂依靠自身金属形变产生的卡紧力箍住销轴环槽，尾部的环形结构既方便安装时用尖嘴钳夹持施力，也能在拆卸时撬动施力，不需要额外的拆装工具就能完成快速装拆。设计这类零件时，首先要确认适配销轴的环槽尺寸，

　　环槽深度要匹配钢丝半径，保证卡入后弹性臂不会从槽内滑出，直段与弹性臂的开口间隙要略小于环槽底径，依靠装配时的弹性形变产生持续的预紧力，避免设备运行过程中因振动出现松脱。安装边界上，该零件的整体外轮廓宽度由弯折臂的弯折角度决定，常规设计下弯折角度控制在120度左右，既保证足够的弹性形变行程，也不会占用过多的铰接位置径向空间，不会和周边的连杆、支架结构产生运动干涉。实际应用场景中，这类卡销比传统的分体式开口销装配效率高30%以上，在需要频繁拆装维护的铰接位置，比如小型设备的检修门铰链、手动工具的连接销轴、园林机械的操作杆铰接点，都能看到这类结构的应用，它不需要配合插销孔使用，对销轴的加工精度要求更低，

　　只需要车削一道简单的环槽就能完成配合，大幅降低了配套零件的加工成本。建模过程中要重点关注弯折处的圆角处理，所有弯折位置都要保留和钢丝直径匹配的内弯圆角，避免应力集中导致反复拆装后出现断裂，弹性臂的弯折弧度要经过反复校核，保证多次形变后仍能保持足够的卡紧力，不会出现塑性变形导致锁止失效。
