08B-1单排滚子传动链结构设计

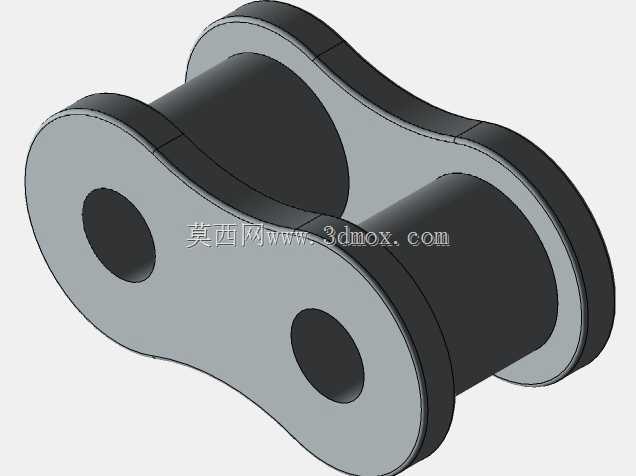

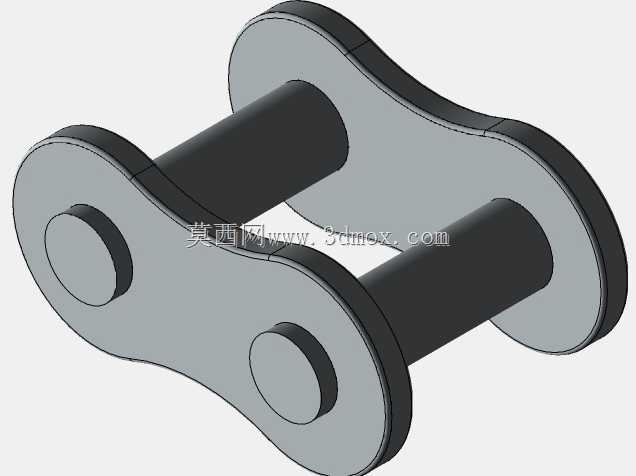

　　在常规工业传动场景里，08B规格的单排滚子链是应用覆盖极广的挠性传动部件，和带传动相比，它不存在打滑丢转的问题，平均传动比能保持稳定，张紧调整的维护周期比普通V带长两倍以上，在低速重载、多尘、有少量油污的工况下适应性更强，常见于轻工输送线、小型农机传动组、机床辅机进给机构、包装设备的动力传递单元里。做这个链条的三维结构时，首先要卡准节距的核心尺寸，08B对应的链节公称节距是12.7mm，不能出现节距累积误差，否则装配后和配套链轮啮合时会出现卡滞、跳齿的问题，建模时先做单个链节的子装配：内链板、外链板的冲压成型轮廓要做圆角过渡，避免应力集中在板件的孔位边缘，实际生产里链板都是40Mn钢板冲压后淬火处理，硬度控制在HRC40-45之间，

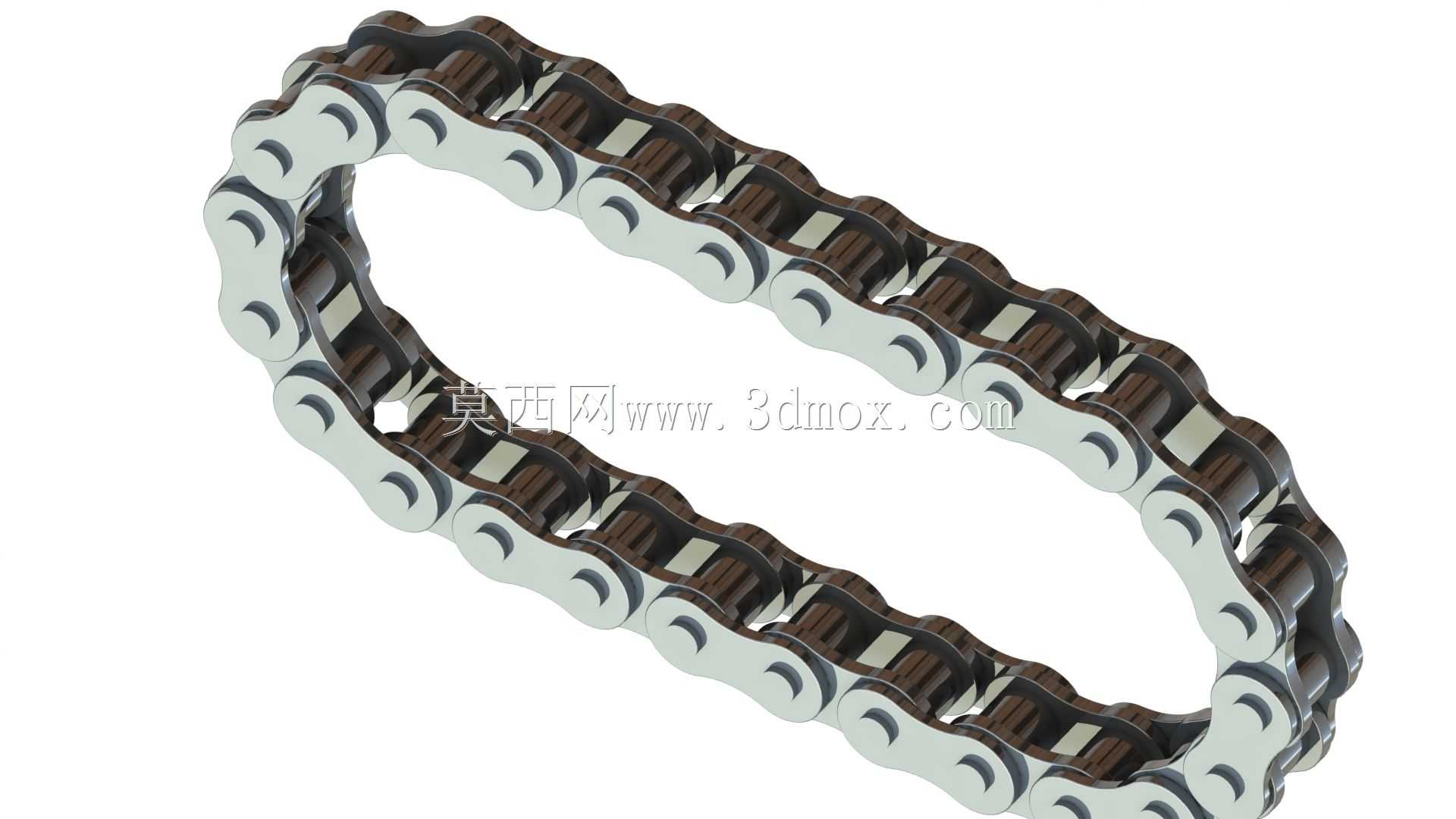

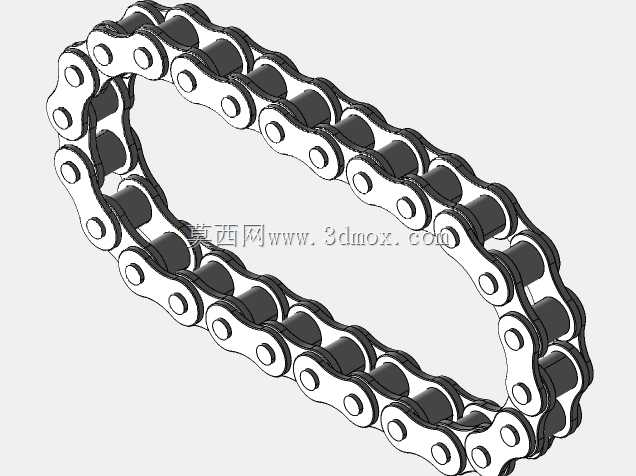

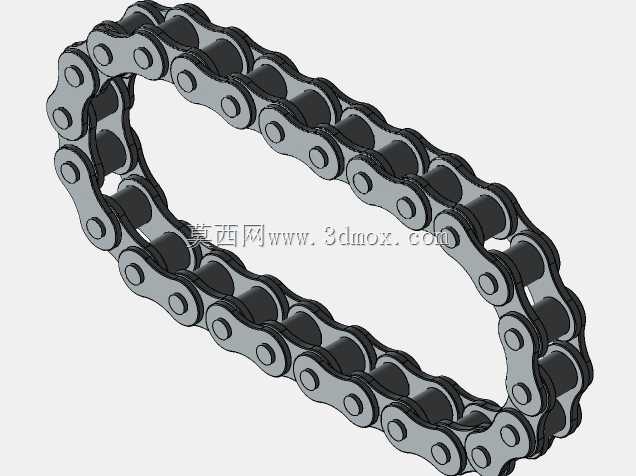

　　兼顾耐磨和抗冲击性能；套筒和滚子的配合间隙要留0.02-0.04mm的活动量，保证滚子在链轮齿面啮合时能自由转动，减少齿面的滑动磨损，销轴和外链板是过盈压装，和内链节的套筒之间是间隙配合，保证相邻链节能绕销轴灵活弯折。整个闭合链环的建模没有做简化处理，每一个链节都保留了实际的装配约束关系，转动时能模拟真实链条的挠性弯折状态，不会出现刚体错位的问题。从安装边界来看，这种单排链条的最小中心距要保证在30-50倍节距范围，最大不超80倍节距，否则松边垂度过大容易出现啮合脱链，垂直布置的传动场景下中心距还要再缩小20%左右，建模时预留的链节长度可以根据实际传动中心距做增减调整，不需要重新绘制单个链节的零件。和齿轮传动相比，

　　链传动对安装精度的容错率更高，两轴的平行度误差在千分之二以内都能正常工作，不需要密闭的润滑箱体，日常维护只需要定期补涂润滑脂就能满足长期运行需求，在跨距较大的动力传递场景里，成本比齿轮组低60%以上，安装调试的难度也更小。做结构校验的时候要注意，链板的孔位中心距公差要控制在±0.02mm以内，否则多节链节装配后累积误差会导致链条总长超差，张紧后要么过紧加速磨损，要么过松容易跳齿；滚子的外径要和链轮的齿沟圆弧匹配，啮合时滚子和齿面是线接触，压强分布均匀，不会出现局部点蚀的问题。这个模型的结构完全按照实际量产的链条参数搭建，没有做理想化的结构简化，不管是做传动系统的运动仿真，还是做设备的整体装配干涉检查，都能直接调用，不需要额外修正尺寸。
