混凝土堆取料螺旋输送设备结构设计

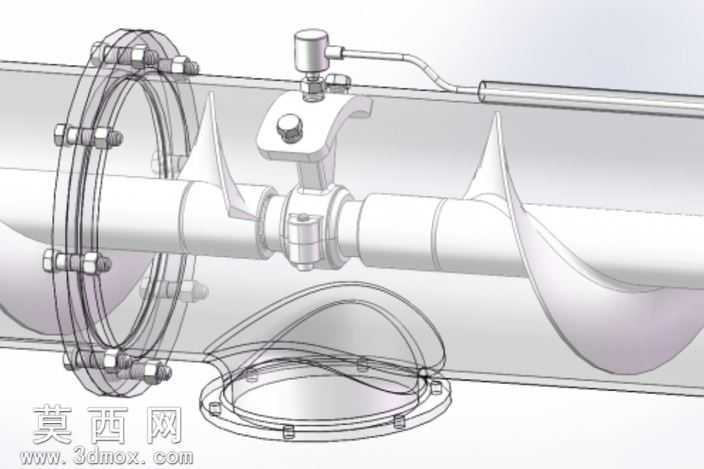

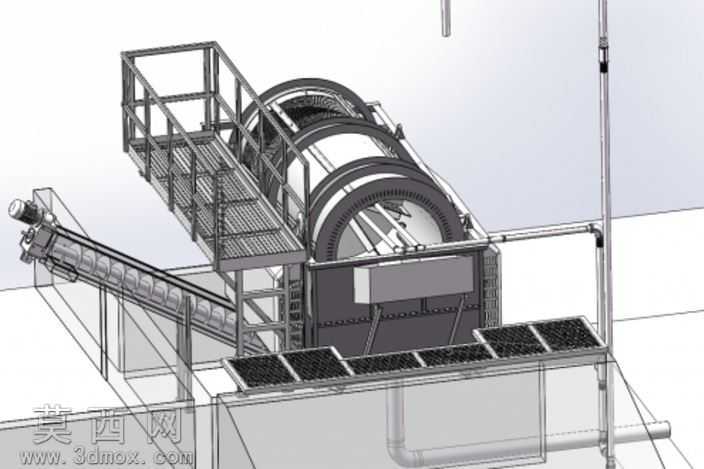

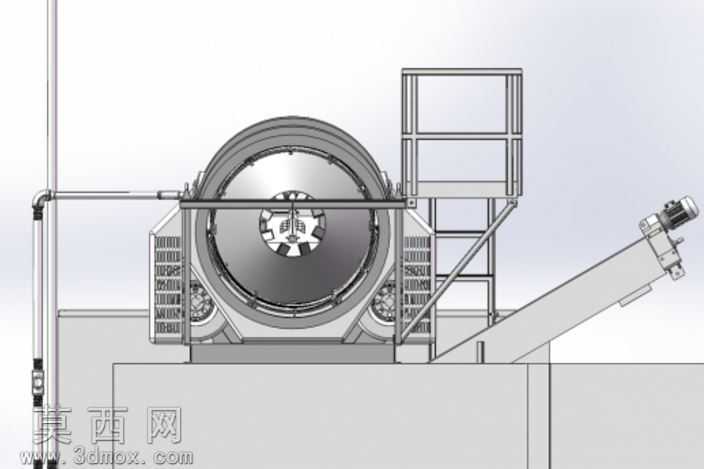

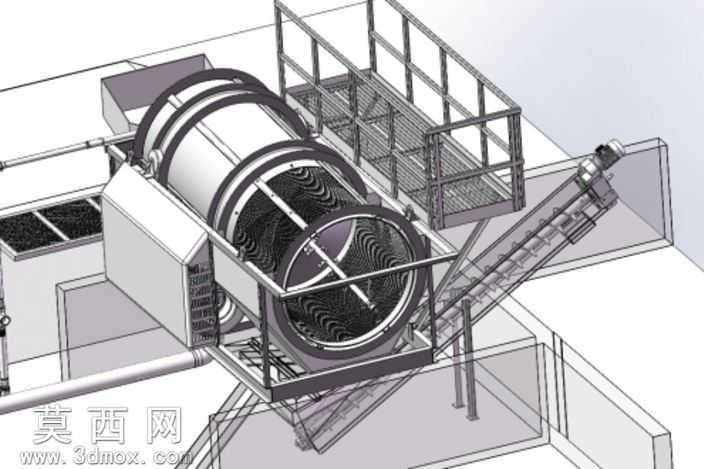

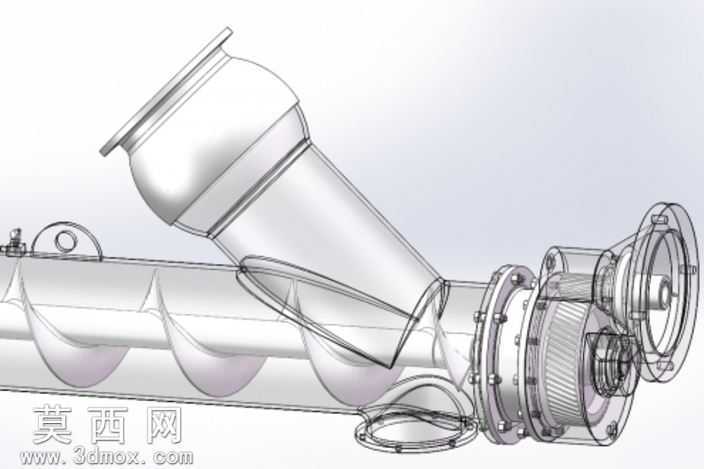

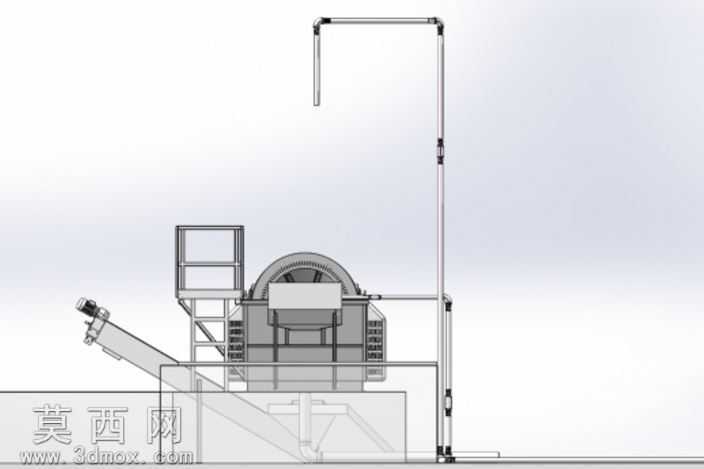

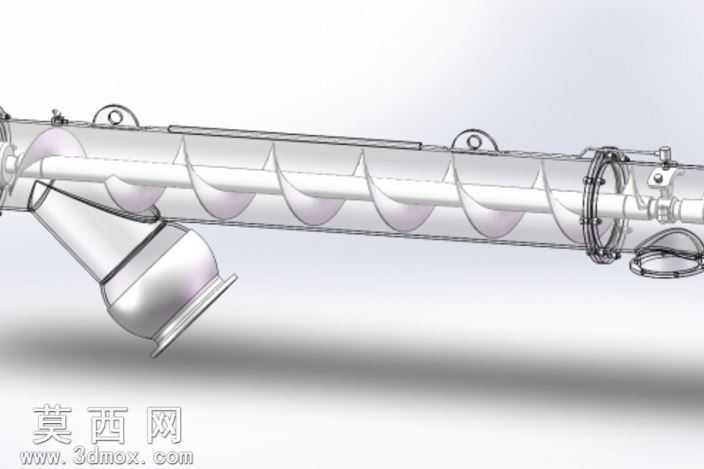

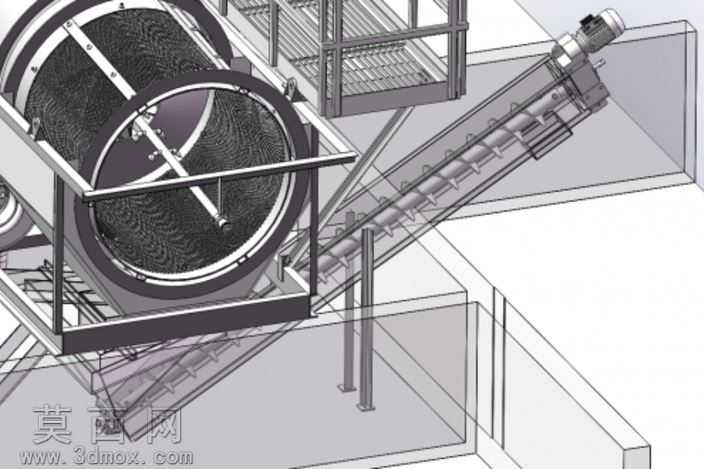

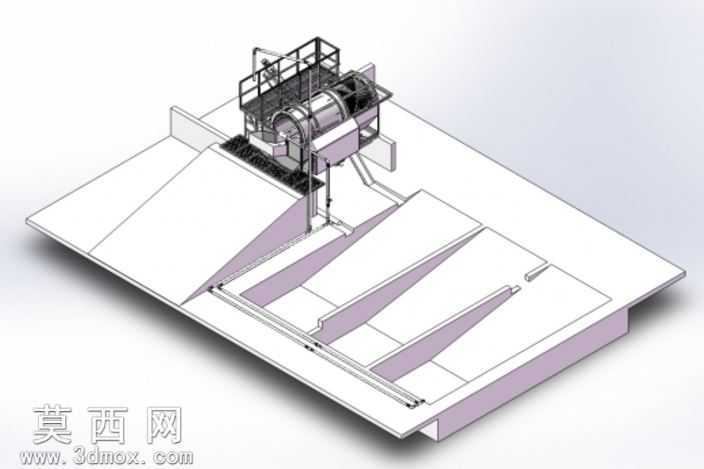

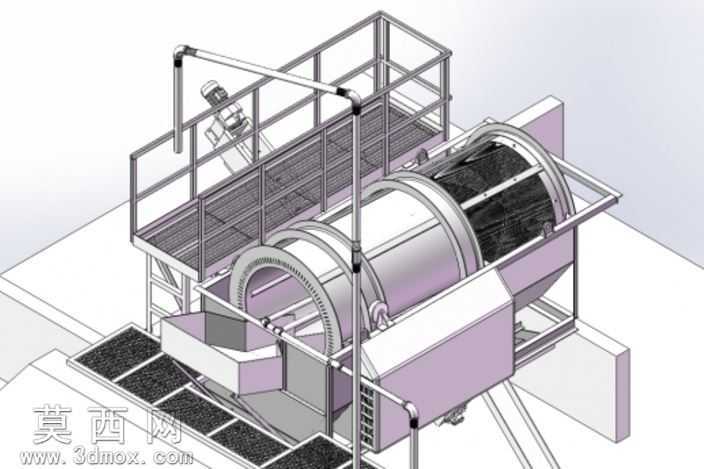

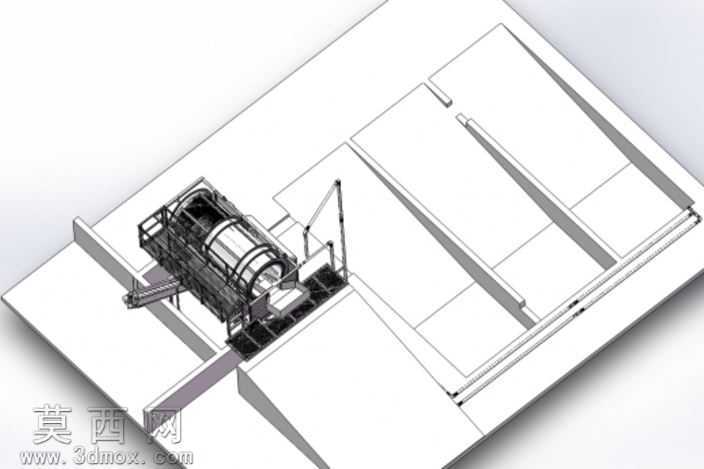

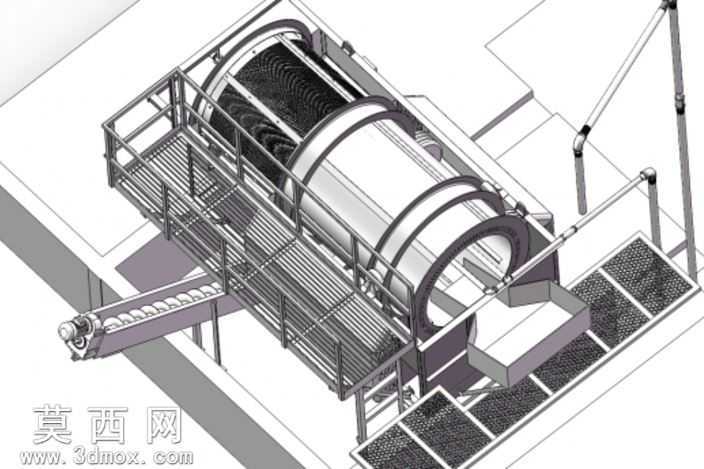

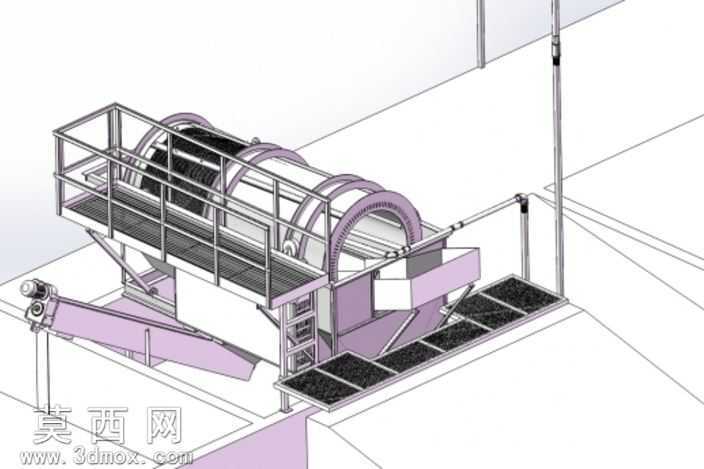

本套三维模型采用主流三维机械设计软件完成全参数化建模，整体围绕混凝土物料的堆存、取料与密闭输送功能展开结构设计，建模过程严格遵循机械设计规范，所有零部件均按照实际加工装配的尺寸比例绘制，完整还原了设备的真实结构形态。模型主体包含回转滚筒筛料机构、侧边螺旋输送总成、设备操作检修平台、物料导料槽、支撑机架等核心模块，各部件之间的装配关系清晰，运动副的连接逻辑符合实际设备的运行原理，可直接用于后续的运动仿真、干涉检查与工程图导出工作。渲染阶段采用工业机械常用的金属材质表现方案，机架、平台护栏等结构件赋予哑光碳钢材质，滚筒筛网采用冲孔金属板材质，螺旋叶片赋予耐磨合金钢材质，输送槽体采用磨砂不锈钢材质，不同材质的粗糙度、金属度、反光参数均经过反复调试，既区分了不同部件的功能属性，也还原了工业设备真实的质感表现。结构设计上，滚筒筛料机构采用两端支撑的回转结构，内置筛分区可对混凝土物料进行粒度筛分，筛下物料直接落入下方导料槽，筛余大块物料可通过侧边通道排出；侧边布置的螺旋输送机采用U型槽体结构，螺旋叶片采用等螺距设计，进料端与导料槽无缝衔接，可将筛分后的合格物料密闭输送至下一工序，避免物料洒落与粉尘外溢；设备周边设置的格栅式操作平台与安全护栏，完全符合工业设备的安全检修规范，平台预留的检修通道可满足日常维护时的人员通行与部件更换需求。整体设计思路围绕混凝土生产场景的物料处理需求展开，兼顾了设备的处理效率、运行稳定性与维护便捷性，各模块的布局紧凑合理，在保证功能完整性的前提下尽可能压缩了设备的整体占地面积，模型的细节精度达到生产级设计要求，可作为同类设备设计优化、教学演示、方案展示的参考素材。
