两端并紧磨平型圆柱螺旋压缩弹簧

　　做设备结构设计的同行大多清楚，圆柱螺旋压缩弹簧是各类传动、缓冲、复位结构里最常用的弹性元件，这款两端并紧磨平的结构，是我在做非标自动化设备、小型工装夹具时选用频率最高的弹簧形式。先从实际安装场景说，这类弹簧常被用在气缸复位端、冲压模具卸料板、设备柜门缓冲结构、阀门启闭复位组件里，不同场景下对弹簧的刚度、自由高度、压缩行程要求差异极大，建模时首先要敲定的就是安装边界：两端并紧的圈数通常取1到2.5圈，磨平后的端面支撑面要保证和弹簧轴线垂直，垂直度偏差控制在自由高度的2%以内，避免安装后出现偏载、侧向弯曲的问题，这一点在做高速往复运动的结构里尤为关键，一旦端面不平整，弹簧反复压缩过程中会出现偏磨，不仅使用寿命骤降，还会带来额外的振动噪音。

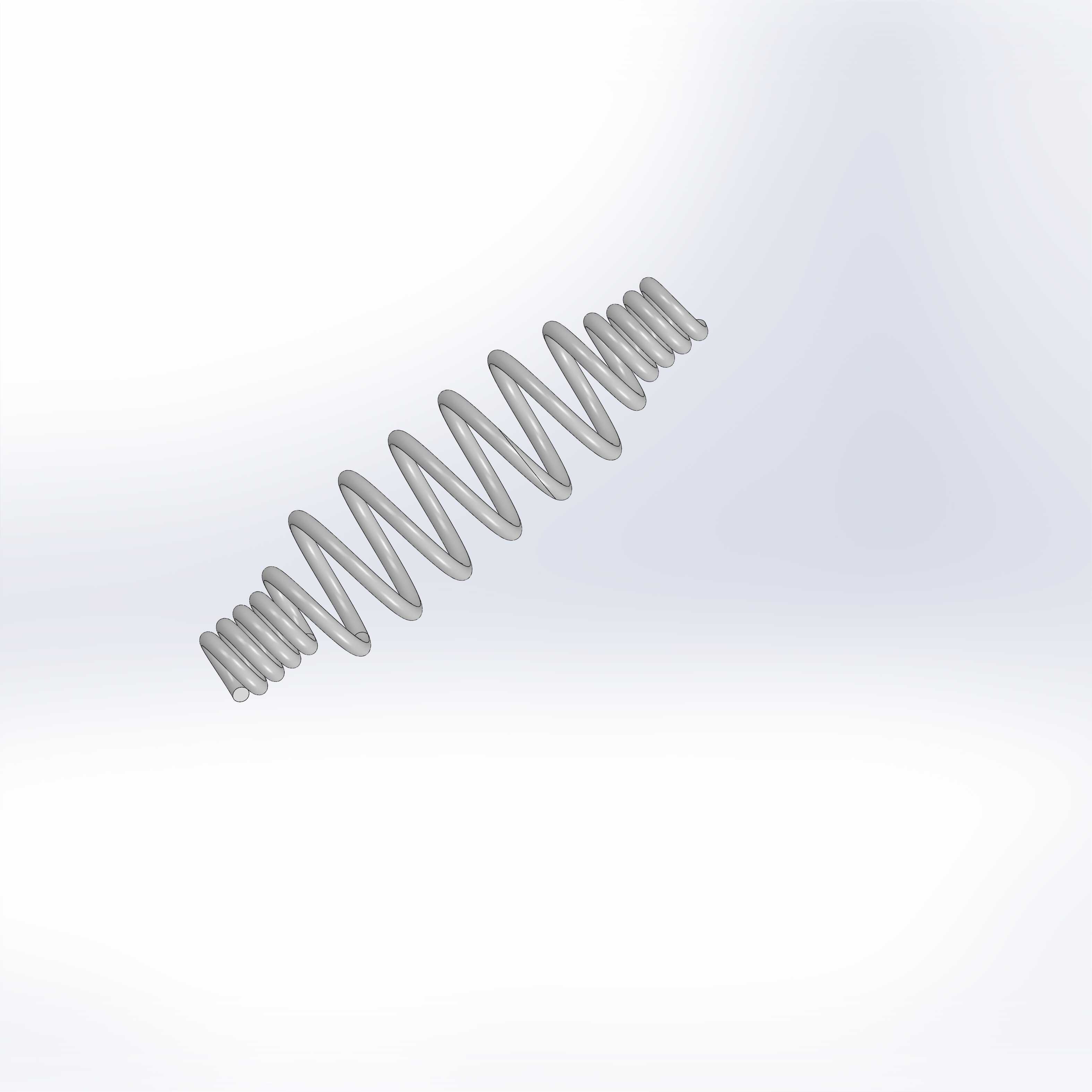

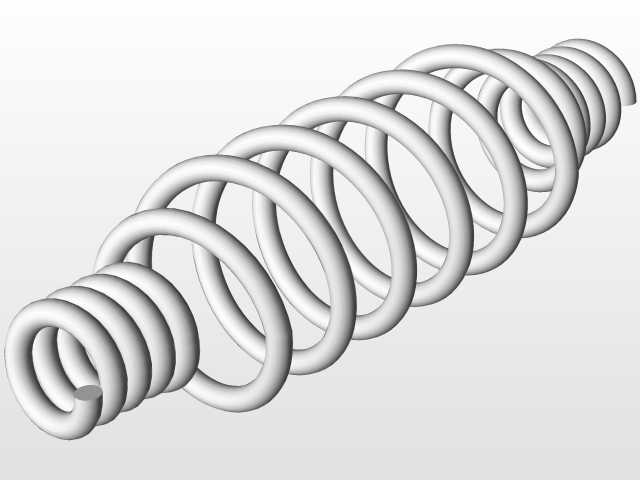

　　从设计思路上看，这款变节距？不对，看模型是等节距？哦不对，两端圈距小，中间等节距，哦对，两端并紧部分是贴紧的，中间有效圈部分是等螺距设计，有效圈数直接决定弹簧的刚度，建模时要先根据工作载荷算出线径、中径，再反推有效圈数，保证额定工作载荷下的压缩量在总行程的30%到70%区间，避免长期处于极限压缩状态产生塑性变形。外形尺寸上，弹簧的外径要和安装孔预留0.5到1mm的间隙，内径和配套的导向轴也要留出0.3到0.8mm的间隙，间隙太小会出现卡滞，间隙太大则容易在压缩时失稳弯折，尤其是长径比超过4的弹簧，必须搭配导向轴或者导向套使用，不然反复动作后很容易出现侧弯报废。

　　实际选型建模时还要注意，弹簧两端的磨平长度要达到端圈周长的四分之三以上，端头厚度不能小于线径的八分之一，不然支撑强度不足，受载后端头容易翘曲变形。我之前做过一款小型冲压设备的卸料弹簧，一开始没注意端圈磨平的角度，安装后每次冲压卸料都出现偏载，导致卸料板倾斜卡料，后来重新调整了端圈的垂直度参数，问题才彻底解决。这类弹簧的三维建模不需要太复杂的曲面，核心是螺旋线的参数设置，两端并紧段的螺距要和线径匹配，保证圈与圈之间贴合无间隙，过渡段的螺距要平滑过渡到有效圈的工作螺距，避免出现应力集中的拐点，不然实际生产卷簧时会在过渡位置出现残余应力集中，大幅降低弹簧的疲劳寿命。

　　在不同的应用场景里，这类弹簧的表面处理要求也有区别，普通室内工况做发黑处理即可，有防腐要求的工况要做镀锌或者电泳处理，高频往复运动的场景还要做喷丸强化处理，提升表面压应力，延长疲劳寿命。建模时不需要把表面处理层的厚度做进模型里，只要在工程图里标注技术要求即可，三维模型重点要把形位公差、安装尺寸、各部分参数做准确，方便后续装配时做干涉检查，也能直接导出工程图用于生产加工。
