起重吊装用带直柄连接段弧形吊钩结构

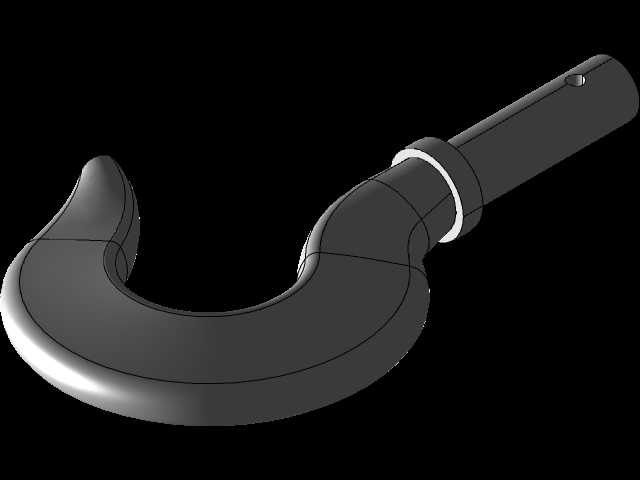

　　这类带直柄安装段的弧形吊钩，多应用在车间小型起重工位、轻型物料吊运设备、工装夹具吊挂点位上，作为直接承载吊重的末端受力构件，日常作业中需要匹配卸扣、吊环或者钢丝绳端接头完成连接，承担竖向吊重传递的核心作用。从结构设计逻辑来看，钩体采用大曲率弧形过渡，钩尖做了圆润收边处理，避免尖锐棱边割伤吊索纤维，同时钩身的曲率半径经过受力校核，能让吊重载荷沿钩身截面均匀分布，减少局部应力集中的风险，钩颈位置设置的环形凸台，一方面可以作为安装时的轴向定位基准，另一方面也能强化钩颈与直柄连接位置的结构强度，抵消吊装过程中可能出现的侧向偏载力矩。直柄连接段采用等直径圆柱结构，表面预留了定位销孔，安装时可以直接插入配套的吊具连接座内，

　　通过横向销钉完成锁止固定，安装边界上直柄的外径与连接座内孔保持小间隙配合，既保证装配时的顺畅度，也能减少吊装作业时的径向窜动，直柄的长度设计需要满足插入连接座后，销孔位置完全落在连接座的壁厚范围内，避免销钉受剪时出现滑脱风险。实际选型应用中，这类吊钩的额定载荷需要匹配钩身截面的有效承载面积，钩体的开口尺寸要适配常用吊索、卸扣的连接直径，避免开口过小导致吊具无法挂入，或是开口过大引发吊索意外脱钩的问题。建模过程中需要重点关注钩身曲面的顺滑过渡，不能出现曲率突变的折面，否则后续做有限元受力分析时，突变位置会出现虚假的应力集中峰值，影响结构强度判断，同时直柄与钩颈的连接位置要做圆角过渡处理，进一步降低交变载荷下的疲劳断裂风险。

　　在日常的设备维护场景中，这类吊钩也是重点检查的受力构件，建模时还原的结构细节也能为后续的磨损检测、载荷校核提供精准的三维参照，比如钩身磨损量的测量、销孔配合间隙的检查，都可以依托三维模型的基准尺寸做对比，快速判断构件是否达到报废更换的阈值。
